Модернизация скоростного планировщика балласта SSP 110SW

Белорусский государственный университет транспорта
Кафедра "Детали машин, путевые и строительные машины"
Курсовой проект по дисциплине "Путевые машины и механизмы"
на тему "Модернизация скоростного планировщика балласта SSP 110 SW"
Гомель, 2019

Скоростной планировщик балласта ССП-110 предназначен для планирования перераспределения свежеотсыпанного балласта при всех видах ремонта и текущем содержании железнодорожного пути. Машина выполняет следующие операции: планирование балластного материала по всей ширине балластной призмы для обеспечения ее проектного профиля; перераспределение излишков балласта с откосов и междупутья внутрь колеи; - перераспределение балласта с откосов в междупутье или наоборот; удаление балласта с верхней поверхности шпал и перемещение его за концы шпал; очистка скреплений рельсов от балласта.

Цель данного курсового проекта – модернизация скоростного планировщика балласта SSP 110 SW, предназначеного для планирования перераспределения свежеотсыпанного балласта при всех видах ремонта и текущем содержании железнодорожного пути.
В курсовом проекте произведена модернизация рабочего оборудования планировщика согласно патенту 2044810 E 01 H5/06 с некоторыми изменениями, а именно, ввиду упрощения конструкции, ее облегчения и снижения стоимости за счет минимальных изменений в конструкции машины, предлагается заменить телескопическую стрелу на пару «рукоять-стрела».

Технические характеристики
масса 37 т
диаметр колеса 750 мм
max скорость 90 км/ч
max рабочая скорость 4 км/ч
мощность двигателя 300 кВт
объем топливного бака 740 л
объем гидравлического бака 730 л
объем бункера 4,5 м

Содержание работы:
Ведение
Анализ патентной литературы
Назначение, краткое описание устройства, работы и модернизации машины
Тяговый расчет
Расчет устойчивости
Расчет гидросистемы
Техника безопасности и экологическая безопасность при работе машины
Заключение
Список использованных источников

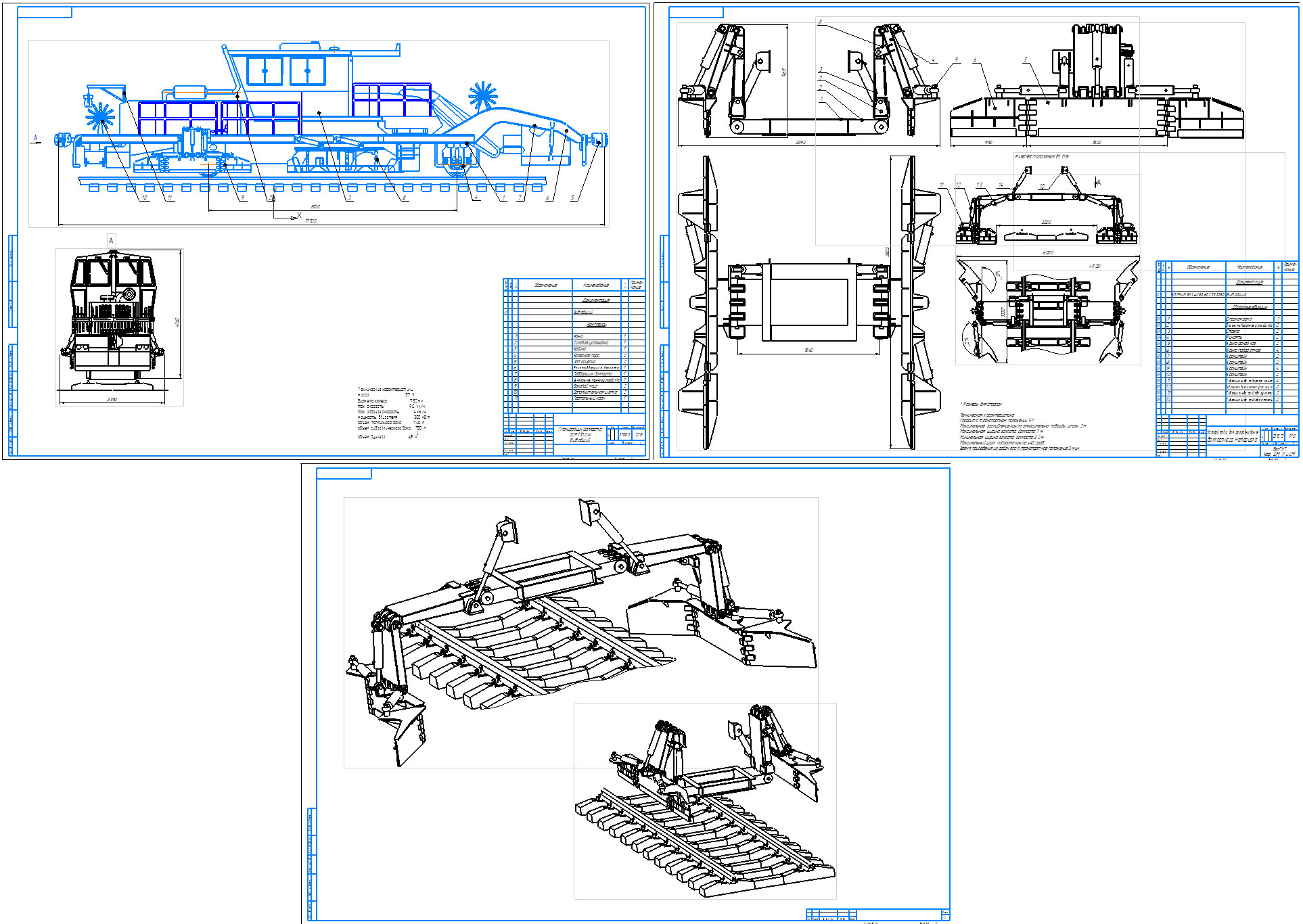

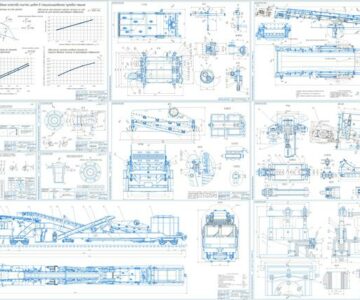

Пояснительная записка содержит 47 стр., графическая часть - 3 листа формата А1.
