КОМПАС 3D 18

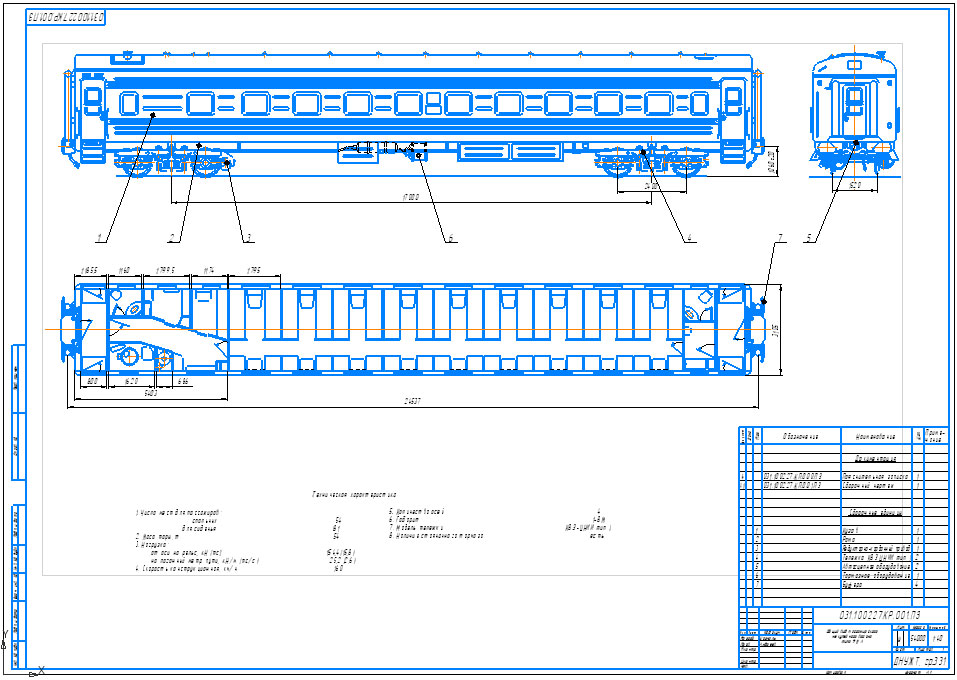

Пассажирский некупейный вагон типа 911 А

ДИИТ, кафедра вагоны, чертеж на тему пассажирский не купейный вагон типа 911 А

Тип вагона пассажирский не купейный 911А
Изготовитель ВСЗ им.Цигельского г.Познань, Польша
Количество спальных мест 54
Количество мест для сидения 81
Тара вагона, т 54
Нагрузка от оси на рельс, кН(тс) 154,4(15,8)
Нагрузка на погонный метр пути, кН/м(тс/м) 25,2(2,6)
Конструкционная скорость, км/ч 160
Габарит 1-ВМ
База вагона, мм 17000
Длина по осям сцепления автосцепок, мм 24573
Длина кузова снаружи, мм 23941
Длина по концевым балкам рамы, мм 23457
Максимальная ширина, мм 3240
Высота от уровня головок рельса, мм 4352,5
Количество осей, шт 4
Модель тележки КВЗ-ЦНИИ тип І
Тип воздухораспределителя 305-000, 292-000
Система отопления водяная
Вентиляция механическая
Тип вентилятора двойной радиальный
Система энергоснабжения 50 В постоянного тока
Тип генератора 2ГВ.003.12
Тип привода ТРКП
Тип аккумуляторной батареи щелочная
Освещение люминесцентными лампами и лампами накаливания

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 13

Каталог / Транспорт / Железнодорожный транспорт / Пассажирский некупейный вагон типа 911 А

Просмотр файлов
909-A (2)-.cdw
