Погрузочное устройство на трелёвщике ТТ-4, 3D

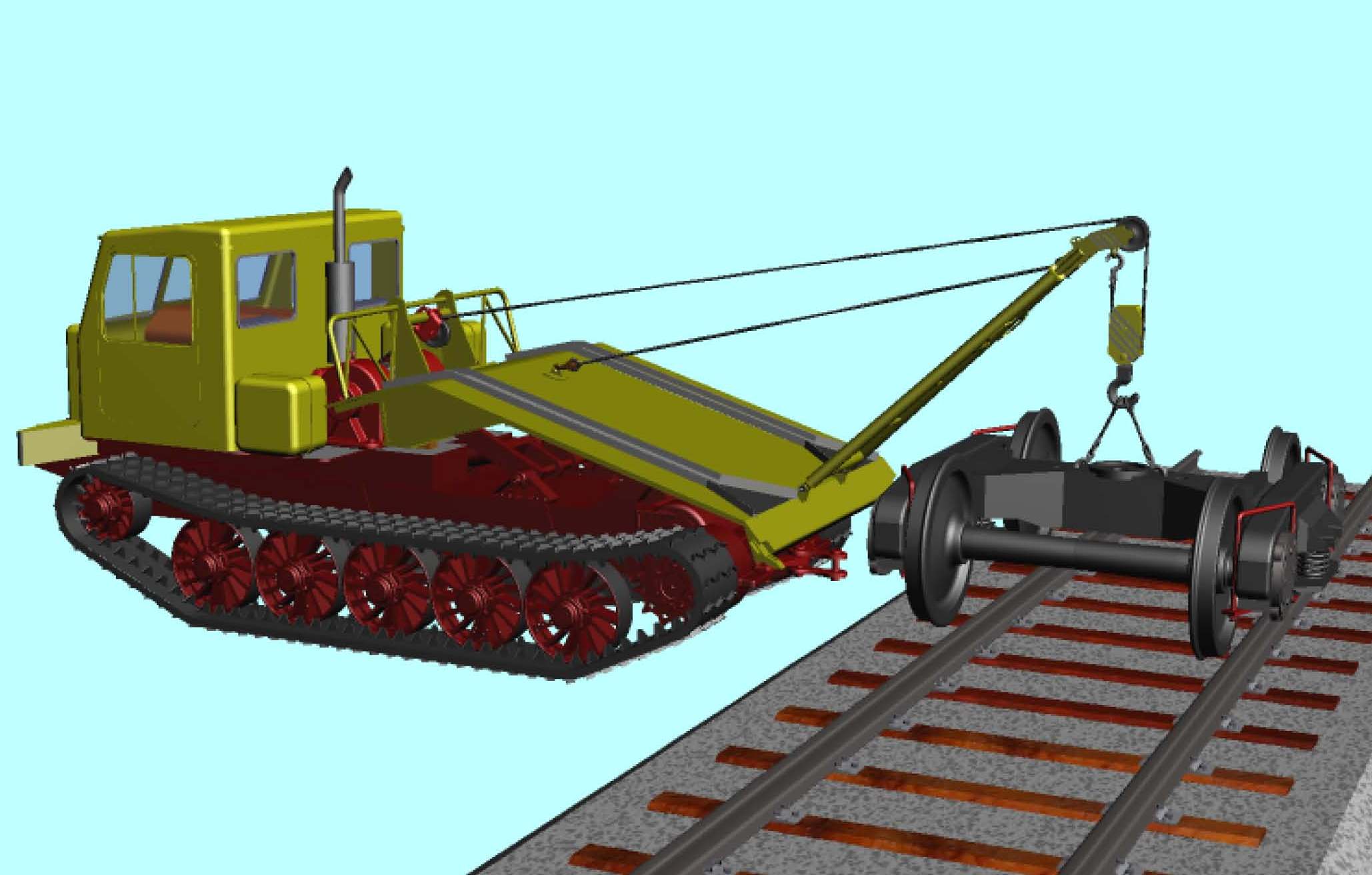

Модель демонстрирует вариант переоборудования трелёвщика ТТ-4 под установку на железнодорожный путь тележки грузового вагона. Разрабатывалась как учебное пособие для восстановительных спецформирований РЖД.

Состав: 3D сборка Язык документа

Софт: Autodesk Inventor 2009

Файлы:
Погрузочное устройство на трелёвщике ТТ-4/
Погрузочное устройство на трелёвщике ТТ-4/Погрузочное устройство на трелёвщике ТТ-4.iam
Погрузочное устройство на трелёвщике ТТ-4/Стекло двери.ipt
Погрузочное устройство на трелёвщике ТТ-4/Палец серьги-3.ipt
Погрузочное устройство на трелёвщике ТТ-4/Рама.ipt
Погрузочное устройство на трелёвщике ТТ-4/Эскиз трелёвщика сбоку.ipt
Погрузочное устройство на трелёвщике ТТ-4/Дуга-1 троса.ipt
Погрузочное устройство на трелёвщике ТТ-4/Деталь-2 запирающей цепи.ipt
Погрузочное устройство на трелёвщике ТТ-4/Трос строповки тележки.ipt
Погрузочное устройство на трелёвщике ТТ-4/Тележка на крюке крана.iam
Погрузочное устройство на трелёвщике ТТ-4/PowerTrans_SAT_Log.msg
Погрузочное устройство на трелёвщике ТТ-4/Тележка на щите трелёвщика.iam
Погрузочное устройство на трелёвщике ТТ-4/Ось со шплинтом.iam
Погрузочное устройство на трелёвщике ТТ-4/Зеркально отразитьРычаг-2.iam
Погрузочное устройство на трелёвщике ТТ-4/Пружина1.ipt
Погрузочное устройство на трелёвщике ТТ-4/Стекло заднее.ipt
Погрузочное устройство на трелёвщике ТТ-4/Звено запирающей цепи.ipt
Погрузочное устройство на трелёвщике ТТ-4/Скоба серьги-3.ipt
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Рама.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Рычаг-2.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Трос-3.0002.ipt
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Обойма крюка.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Серьга-3.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Зеркально отразитьРычаг-2.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Тележка.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Перекидной блок в обойме.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Трелёвщик ТТ-4.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Боковина с УВЗ.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Лебёдка.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Ось со шплинтом.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Комплект пружин.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/-40003~1.IAM
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Стрела.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Серьга-3 с полуветкой стропа.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Стяжной хомут.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Погрузочное устройство.0002.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Крюк с полуветкой стропа.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/-40008~1.IAM
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Колёсная пара.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Запирающая цепь-1.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Кабина.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Трос строповки тележки.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Тележка на крюке крана.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/OldVersions/Кресло машиниста.0001.iam
Погрузочное устройство на трелёвщике ТТ-4/Трос строповки тележки.iam
Погрузочное устройство на трелёвщике ТТ-4/Трос с петлёй - 2.ipt
Погрузочное устройство на трелёвщике ТТ-4/Дуга-3 троса.ipt
Погрузочное устройство на трелёвщике ТТ-4/Обойма перекидного блока.ipt
Погрузочное устройство на трелёвщике ТТ-4/Тележка.iam
Погрузочное устройство на трелёвщике ТТ-4/Ведущее колесо.ipt
Погрузочное устройство на трелёвщике ТТ-4/Деталь-1 запирающей цепи.ipt
Погрузочное устройство на трелёвщике ТТ-4/Подрамник.ipt
Погрузочное устройство на трелёвщике ТТ-4/Зеркально отразитьВедущее колесо1.ipt
Погрузочное устройство на трелёвщике ТТ-4/Лебёдка.ipt
Погрузочное устройство на трелёвщике ТТ-4/Запирающая цепь-1.iam
Погрузочное устройство на трелёвщике ТТ-4/Шплинт-2.ipt
Погрузочное устройство на трелёвщике ТТ-4/Кабина.iam
Погрузочное устройство на трелёвщике ТТ-4/Колёсная пара.iam
Погрузочное устройство на трелёвщике ТТ-4/Бак-2.ipt
Погрузочное устройство на трелёвщике ТТ-4/Щит.ipt
Погрузочное устройство на трелёвщике ТТ-4/Обойма крюка.ipt
Погрузочное устройство на трелёвщике ТТ-4/Деталь-1 фаркопа.ipt
Погрузочное устройство на трелёвщике ТТ-4/Стойка кресла.ipt
Погрузочное устройство на трелёвщике ТТ-4/Зеркально отразитьРычаг-2 подвески.ipt
Погрузочное устройство на трелёвщике ТТ-4/Рычаг-4 подвески.ipt
Погрузочное устройство на трелёвщике ТТ-4/Траектория запирающей цепи.ipt
Погрузочное устройство на трелёвщике ТТ-4/колесо.ipt
Погрузочное устройство на трелёвщике ТТ-4/Стекло лобовое.ipt
Погрузочное устройство на трелёвщике ТТ-4/Палец.ipt
Погрузочное устройство на трелёвщике ТТ-4/Крюк ветви строп.ipt
Погрузочное устройство на трелёвщике ТТ-4/Комплект пружин.iam
Погрузочное устройство на трелёвщике ТТ-4/Трос-5.ipt
Погрузочное устройство на трелёвщике ТТ-4/Трос-2.ipt
Погрузочное устройство на трелёвщике ТТ-4/Стрела.ipt
Погрузочное устройство на трелёвщике ТТ-4/Выхлопная труба.ipt
Погрузочное устройство на трелёвщике ТТ-4/Деталь-2 фаркопа.ipt
Погрузочное устройство на трелёвщике ТТ-4/Кресло машиниста.iam
Погрузочное устройство на трелёвщике ТТ-4/Крюк с полуветкой стропа.iam
Погрузочное устройство на трелёвщике ТТ-4/Блок.ipt
Погрузочное устройство на трелёвщике ТТ-4/Шток гидроцилиндра.ipt
Погрузочное устройство на трелёвщике ТТ-4/Полуветка-4 стропа.ipt
Погрузочное устройство на трелёвщике ТТ-4/Рычаг-1 подвески.ipt
Погрузочное устройство на трелёвщике ТТ-4/Обойма крюка.iam
Погрузочное устройство на трелёвщике ТТ-4/Рычаг-2_1.ipt
Погрузочное устройство на трелёвщике ТТ-4/Рычаг-2 подвески.ipt
Погрузочное устройство на трелёвщике ТТ-4/Надрессорная балка II.ipt
Погрузочное устройство на трелёвщике ТТ-4/Опорный каток.ipt
Погрузочное устройство на трелёвщике ТТ-4/Рычаг-2_2.ipt
Погрузочное устройство на трелёвщике ТТ-4/lockfile.lck
Погрузочное устройство на трелёвщике ТТ-4/Боковина тележки.ipt
Погрузочное устройство на трелёвщике ТТ-4/Бак-1.ipt
Погрузочное устройство на трелёвщике ТТ-4/УВЗ.ipt
Погрузочное устройство на трелёвщике ТТ-4/Трос с петлёй - 1.ipt
Погрузочное устройство на трелёвщике ТТ-4/Боковина с УВЗ.iam
Погрузочное устройство на трелёвщике ТТ-4/Трос-1.ipt
Погрузочное устройство на трелёвщике ТТ-4/Крюк с тросом - 2.iam
Погрузочное устройство на трелёвщике ТТ-4/Ось _ d30 L120.ipt
Погрузочное устройство на трелёвщике ТТ-4/Рычаг-2.iam
Погрузочное устройство на трелёвщике ТТ-4/Зеркально отразитьРычаг-4 подвески.ipt
Погрузочное устройство на трелёвщике ТТ-4/Трос-6.ipt
Погрузочное устройство на трелёвщике ТТ-4/Крюк грузовой.ipt
Погрузочное устройство на трелёвщике ТТ-4/Лебёдка.iam
Погрузочное устройство на трелёвщике ТТ-4/Планка стяжного хомута.ipt
Погрузочное устройство на трелёвщике ТТ-4/Рама - эскиз вида сверху.ipt
Погрузочное устройство на трелёвщике ТТ-4/Полуветка3 стропа.ipt
Погрузочное устройство на трелёвщике ТТ-4/Ленивец.ipt
Погрузочное устройство на трелёвщике ТТ-4/Трос парковки.ipt
Погрузочное устройство на трелёвщике ТТ-4/Трос-3.ipt
Погрузочное устройство на трелёвщике ТТ-4/Трос-4.ipt
Погрузочное устройство на трелёвщике ТТ-4/Разметка рычагов подвески.ipt
Погрузочное устройство на трелёвщике ТТ-4/Стрела.iam
Погрузочное устройство на трелёвщике ТТ-4/Стяжной хомут.iam
Погрузочное устройство на трелёвщике ТТ-4/Серьга-3.iam
Погрузочное устройство на трелёвщике ТТ-4/Шплинт.ipt
Погрузочное устройство на трелёвщике ТТ-4/Скоба стяжного хомута.ipt
Погрузочное устройство на трелёвщике ТТ-4/Погрузочное устройство на трелёвщике ТТ-4.ipj
Погрузочное устройство на трелёвщике ТТ-4/Спинка кресла.ipt
Погрузочное устройство на трелёвщике ТТ-4/Рычаг-1.ipt
Погрузочное устройство на трелёвщике ТТ-4/Кабина.ipt
Погрузочное устройство на трелёвщике ТТ-4/Большое звено.ipt
Погрузочное устройство на трелёвщике ТТ-4/Гайка.ipt
Погрузочное устройство на трелёвщике ТТ-4/Ось _ d30 L90 _ 100.40.003-1.ipt
Погрузочное устройство на трелёвщике ТТ-4/Трелёвщик.ipj
Погрузочное устройство на трелёвщике ТТ-4/Перекидной блок в обойме.iam
Погрузочное устройство на трелёвщике ТТ-4/Ось-2.ipt
Погрузочное устройство на трелёвщике ТТ-4/Зеркально отразитьРычаг-1 подвески.ipt
Погрузочное устройство на трелёвщике ТТ-4/Цилиндр гидроцилиндра.ipt
Погрузочное устройство на трелёвщике ТТ-4/Опорная подкладка.ipt
Погрузочное устройство на трелёвщике ТТ-4/Сиденье кресла.ipt
Погрузочное устройство на трелёвщике ТТ-4/Ориентация.ipt
Погрузочное устройство на трелёвщике ТТ-4/Деталь рычага-1.ipt
Погрузочное устройство на трелёвщике ТТ-4/Гусеница.ipt
Погрузочное устройство на трелёвщике ТТ-4/Крюк с тросом - 1.iam
Погрузочное устройство на трелёвщике ТТ-4/Рама.iam
Погрузочное устройство на трелёвщике ТТ-4/Зеркально отразитьОпорный каток1.ipt
Погрузочное устройство на трелёвщике ТТ-4/Погрузочное устройство.iam
Погрузочное устройство на трелёвщике ТТ-4/Серьга-3 с полуветкой стропа.iam
Погрузочное устройство на трелёвщике ТТ-4/Рым-болт.ipt
Погрузочное устройство на трелёвщике ТТ-4/Зеркально отразитьЛенивец1.ipt
Погрузочное устройство на трелёвщике ТТ-4/Деталь-2 рамы.ipt
Погрузочное устройство на трелёвщике ТТ-4/Дуга-2 троса.ipt
Погрузочное устройство на трелёвщике ТТ-4/Деталь-1 рамы.ipt
