Приспособление правки люков - под полувагоном

100

Для правки люков полувагонов в условиях депо применяются специальные установки, приспособления. Эти установки позволяют выправлять деформированные люки в труднодоступных местах. Размеры: 2613х555х553. Масса тары 383,130* кг.

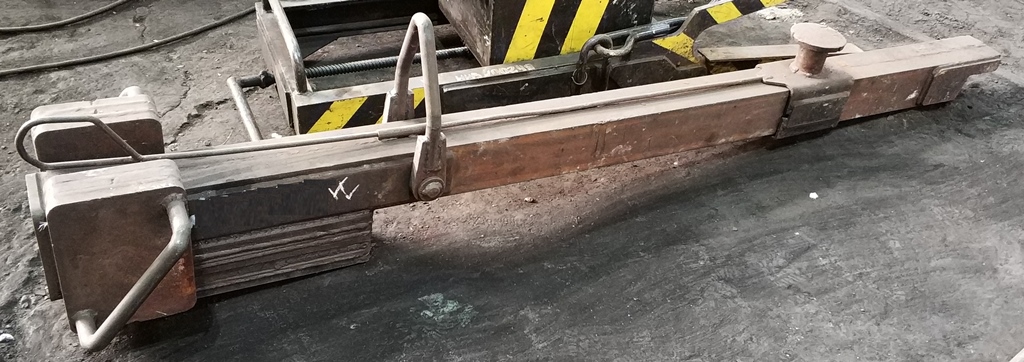

3D Модели захват Металлоконструкции приспособления

Автор

ZEVS7878

Дата

08.07.2025

Язык

Русский

Состав

Сборка: ППЛ-000.000 _ Приспособление правки люков - под полувагоном СБ, ППЛ-020.000 _ Балка левая в сборе СБ, ППЛ-030.000 _ Балка правая в сборе СБ. Деталировка: ППЛ-010.001 _ Швеллер, ППЛ-010.001-01 _ Швеллер, ППЛ-010.002 _ Усиление, ППЛ-010.003 _ Планка, ППЛ-010.004 _ Планка, ППЛ-010.005 _ Планка, ППЛ-010.006 _ Распорка, ППЛ-010.007 _ Накладка, ППЛ-010.008 _ Накладка, ППЛ-010.009 _ Накладка, ППЛ-010.010 _ Планка соединительная, ППЛ-010.011 _ Тяга , ППЛ-010.012 _ Направляющая,ППЛ-010.013 _ Бобышка, ППЛ-010.014 _ Противовес, ППЛ-010.014-01 _ Противовес, ППЛ-010.014-02 _ Противовес, ППЛ-010.014-03 _ Противовес, ППЛ-010.014-04 _ Противовес, ППЛ-010.015 _ Накладка, ППЛ-010.016 _ Рукоятка, ППЛ-010.017 _ Втулка, ППЛ-010.018 _ Ось, ППЛ-010.019 _ Шайба, ППЛ-010.020 _ Шайба, ППЛ-010.021 _ Проушина, ППЛ-010.022 _ Скоба, ППЛ-010.023 _ Опора. DXF файлы для резки прилагаются. + чертежи. + фото чертежей.
