Пробоотборник для отбора проб масел из цистерн

Данным пробоотборником отбирают масла из железнодорожных цистерн.
Вращением маховика клапан открывают до отказа и с помощью рукоятки отводят его в сторону. Медленно, в вертикальном положении пробоотборник опускают в цистерну и по мере продвижения его вниз, он заполняется маслом. Когда конец пробоотборника достигнет дна цистерны, его закрывают. Для этого с помощью рукоятки устанавливают клапан под трубой и вращением маховика опускают трубу на клапан до тех пор, пока она не будет соприкасаться с его прокладкой. Пробоотборник плотно закрывают и поднимают из цистерны, удалив с его поверхности основную массу масла салфеткой из ткани или бумаги.

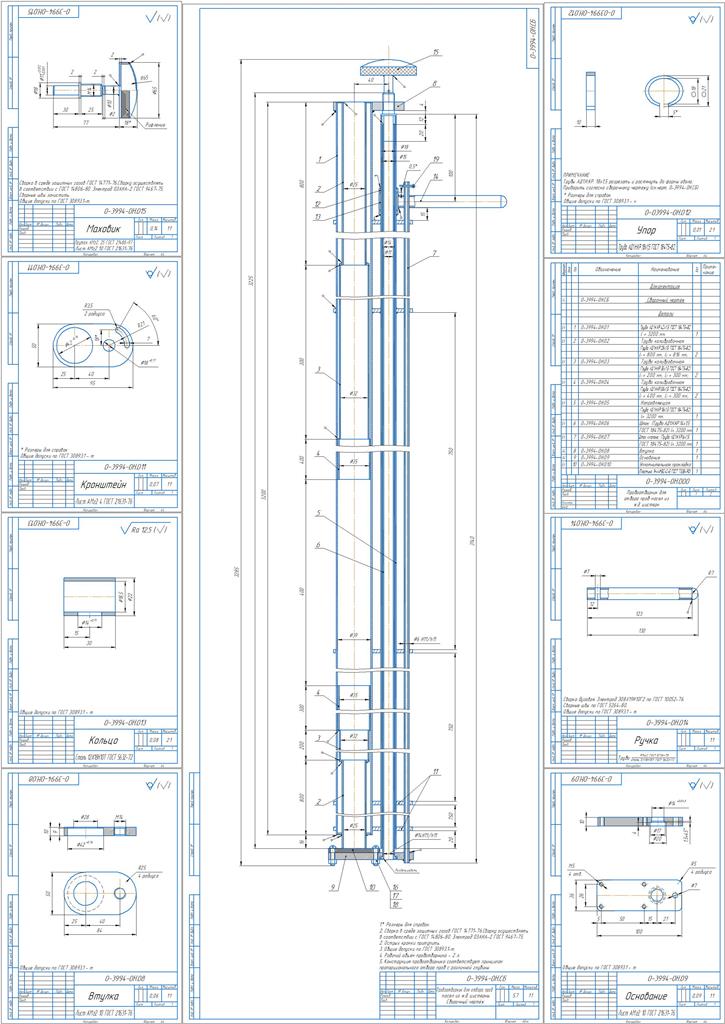

Состав: Сборочный чертёж (СБ), Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Пробоотборник для отбора проб масел из цистерн

Проботборник для отбора проб масел из ж.д
Проботборник для отбора проб масел из ж.д
Проботборник для отбора проб масел из ж.д
Проботборник для отбора проб масел из ж.д
Проботборник для отбора проб масел из ж.д
Проботборник для отбора проб масел из ж.д
Проботборник для отбора проб масел из ж.д
Проботборник для отбора проб масел из ж.д
Проботборник для отбора проб масел из ж.д
Проботборник для отбора проб масел из ж.д
Проботборник для отбора проб масел из ж.д
