Путевой струг-снегоочиститель СС-1М

Петербургский государственный университет путей сообщения Императора Александра I.
Кафедра Подъемно-транспортные, путевые и строительные машины
Курсовой проект по дисциплине "Путевые машины"
На тему: "Путевой струг-снегоочиститель СС-1М"

В данной работе рассматривается путевой струг-снегоочиститель СС-1М. Выполнены расчеты габаритов, расчет устойчивости машины, тяговый расчет. Работа так же содержит охрану труда и технико-экономический расчет.

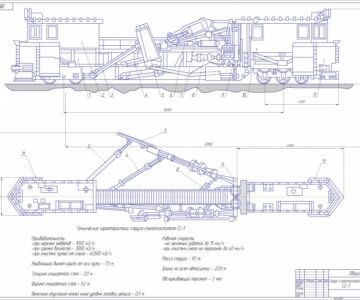

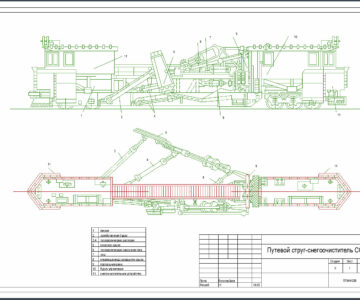

Графическая часть содержит чертеж общего вида путевой машины, чертеж снегоочистительного устройства, принципиальную пневматическую схему, а так же спецификации ко всем чертежам.

Содержание
Задание на курсовой проект
Введение
1. Назначение и область применения путевого струга.
2. Техническая характеристика струга-снегоочистителя СС-1М.
3. Компоновка основных узлов и агрегатов.
4. Расчёт габаритов путевого струга.
5. Проверка прохождения путевой машины кривой и горки
6. Расчет поперечной устойчивости путевой машины
7. Расчет устойчивости путевой машины против схода с рельсовой колеи.
8. Тяговый расчёт путевой машины.
9. Охрана труда и техника безопасности.
10. Технико-экономический расчет.
Заключение
Список использованной литературы

Чертежи переведены из растра в вектор программно, не обработаны (качество хромает!)

Состав: ПЗ, Струг(ВО), Снегоочистительное устройство, Принципиальная пневматическая схема, Спецификации Язык документа

Софт: КОМПАС-3D 15,2

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Путевой струг-снегоочиститель СС-1М

Снегоочиститель\Chertezh_pnevma.cdw
Снегоочиститель\Putevoy_strug-snegoochistitel_SS-1M.cdw
Снегоочиститель\Snegoochistitel.docx
Снегоочиститель\spetsifikatsia_obschy_vid1.spw
Снегоочиститель\spetsifikatsia_pnevmo.spw
Снегоочиститель\spetsifikatsia_zemlyanogo_ustroystva.spw
Снегоочиститель\Zemlyanoe_ustroystvo.cdw
Снегоочиститель
