Рама тележки 2717 вагона метро

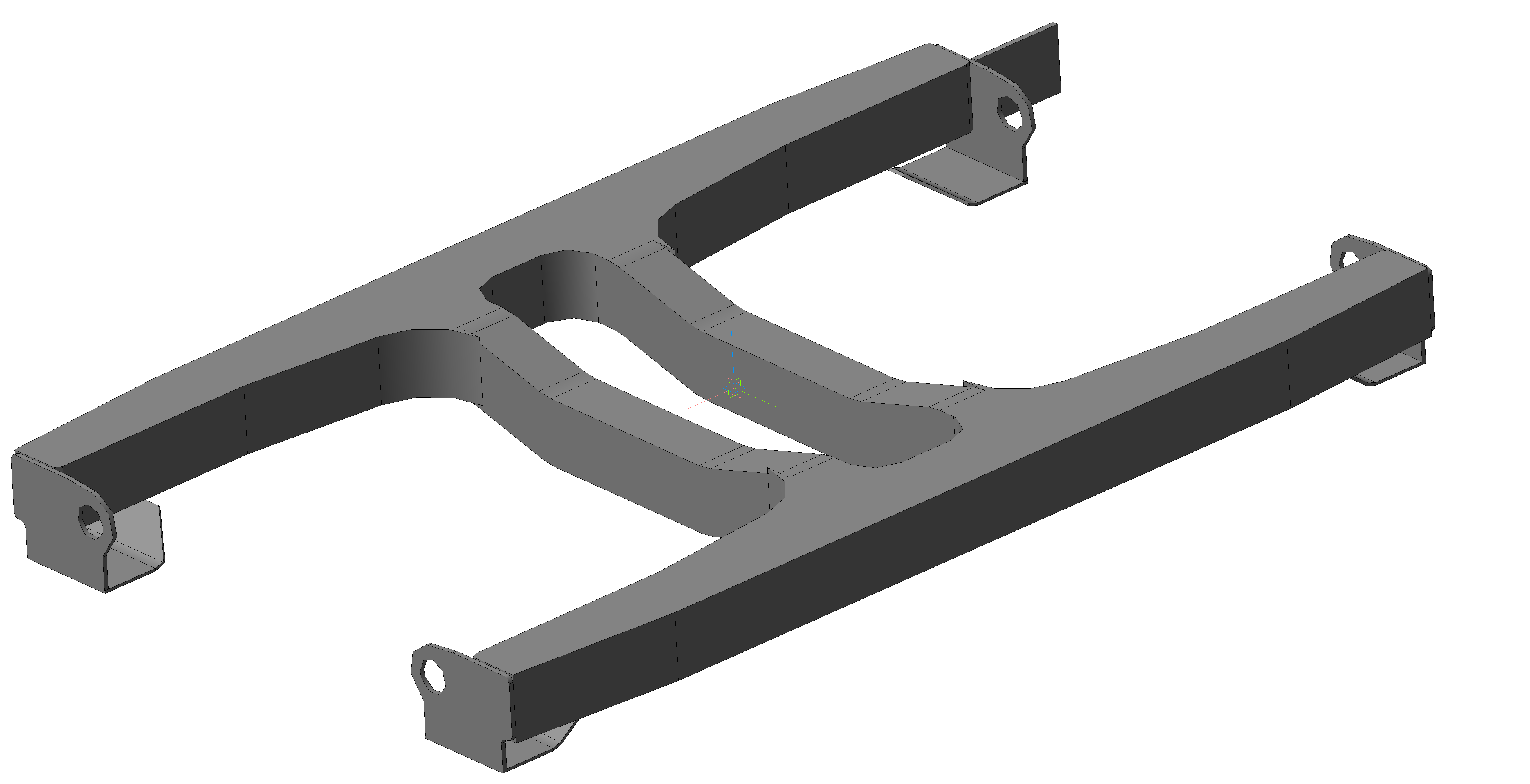

Тележки вагонов 81-717/714 моторные двухосные с индивидуальной подвеской колёсных пар, колёсная база — 2100 мм. Основой тележки является рама Н-образной конструкции, сваренная из двух поперечных и двух продольных балок. Балки имеют коробчатое сечение, что достигается за счёт профилей корытообразного сечения. Соединение балок друг с другом осуществляется за счёт сварки встык, места соединения при этом усиливаются дополнительными накладками. Материалом балок является высококачественная углеродистая сталь марки 20.

Состав: Рама тележки 2717 3д модель Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Рама тележки 2717 вагона метро

Рама 2717.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
