Разработка конструкции четырехосной универсальной платформы

Белорусский государственный университет транспорта
Кафедра вагоны
Курсовой проект по дисциплине "Конструкция, теория и расчет вагонов"
Гомель 2021

Задание:
тип вагона - 4-осная универсальная платформа;
осевая нагрузка - 228 кН;
габарит тележки - 02-ВМ;
ходовая часть: по типу тележки 18-578;
расчеты:
- вписывание тележки в габарит;
- расчет надрессорной балки на прочность;
- расчет против схода с рельсов;
- расчет экономической эффективности вагона.

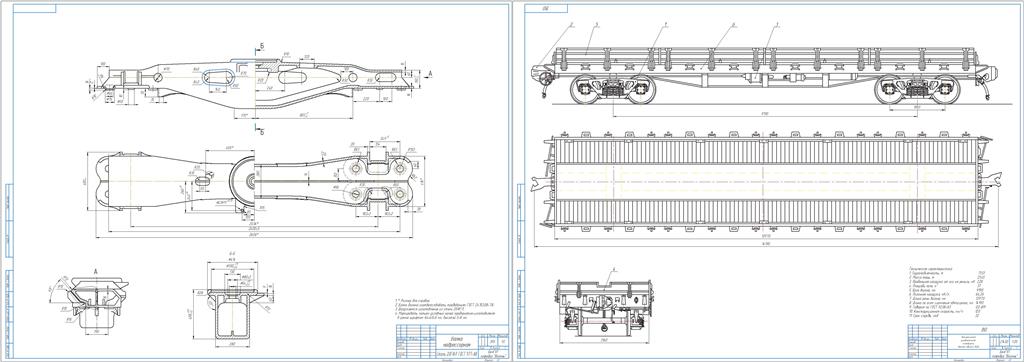

Графическая часть: чертеж 1 - общий вид вагона; чертеж 2 - надрессорная балка.

Содержание
Введение 2
1 Выбор основных параметров четырехосного универсального полувагона 3
1.1 Определение грузоподъемности и массы вагона 3
1.2 Определение площади пола и внутренних размеров кузова 4
1.3 Определение погонной нагрузки 5
1.4. Выбор основных параметров проектируемой тележки 6
2 Проверка на вписывание в габарит тележки вагона 7
2.1 Исходные расчетные данные 7
2.2 Определение горизонтальных ограничений полуширины тележки 9
2.3 Определение вертикальных ограничений 11
2.4 Расчет размеров строительных очертаний тележки 12
3 Описание конструкции проектируемого вагона 17
3.1 Общие сведения 17
3.2 Описание конструкции вагона 18
3.3 Описание конструкции тележки 19
4 Расчет на прочность надрессоррной балки 22
4.1 Силы, действующие на надрессорную балку 22
4.2 Изгибающие моменты в расчетных сечениях балки 26
4.3 Определение геометрических характеристик расчетных сечений надрессорной балки 28
4.4 Вычисление напряжений в расчётных сечениях балки и сравнение их с допускаемыми 29
5 Проверка устойчивости вагона против схода с рельсов 33
6 Оценка экономической эффективности спроектированного вагона 36
Список использованной литературы 43
