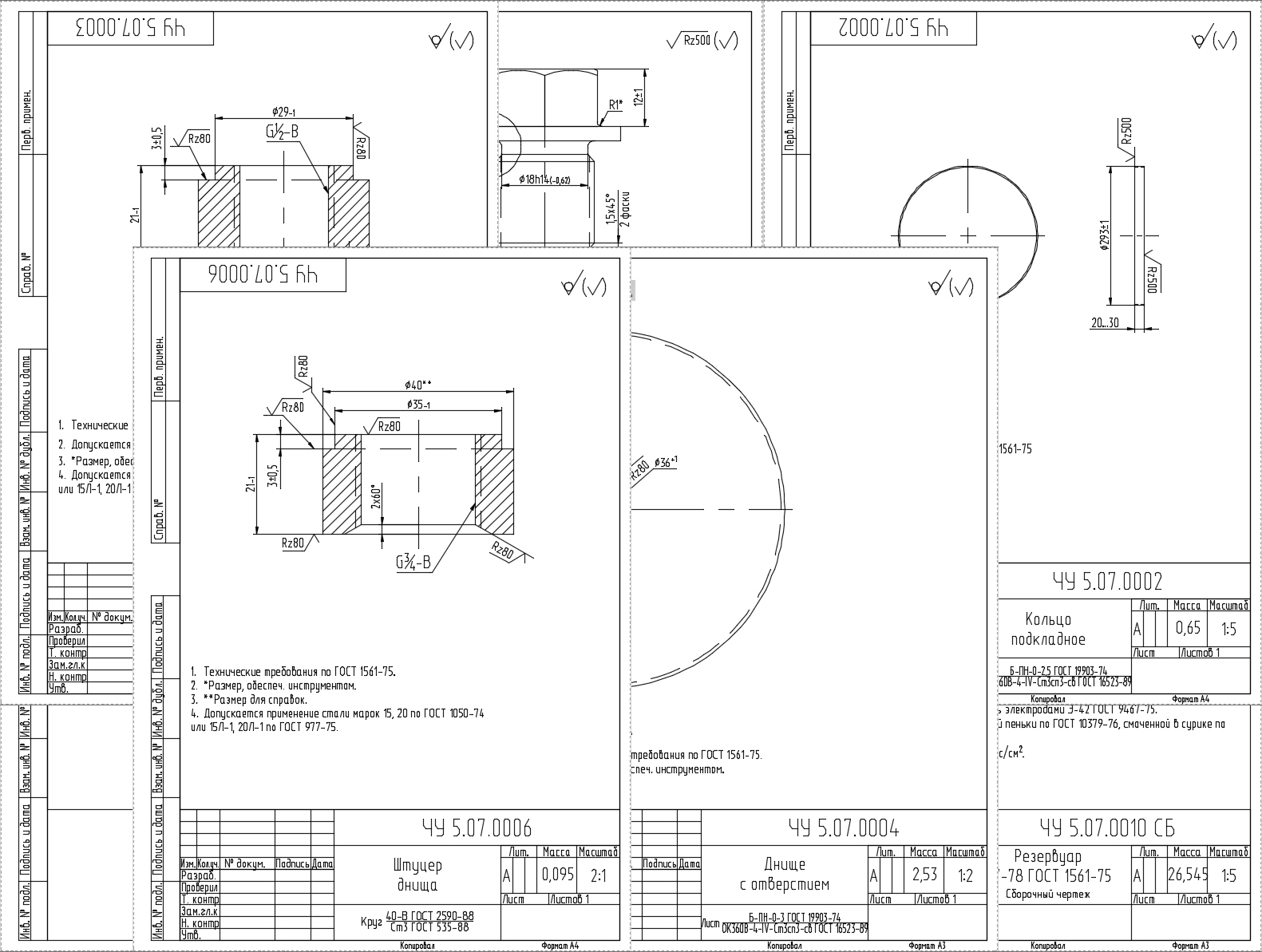

Чертеж Резервуар Р7-78

Запасной резервуар Р7-78 ГОСТ 1561-75 используется в автотормозных системах большинства грузовых (пассажирских) вагонов.
Данные резервуары нужны для резервирования сжатого воздуха, который необходим для работы тормозного цилиндра при торможении.
Чертежи выполнены по ЧУ.
Габаритные размеры: 1210*300*300мм

5.07.0001 Запасной Р7-78 резервуар ЧУ
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Александр Копалиани
Дата
18.07.2022
Язык
Русский
Состав
Сборочный чертеж, спецификация, деталировка
Софт
AutoCAD 2017 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • eskdb.shx
  • eskdu.shx
  • Резервуар_Р7-78.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
