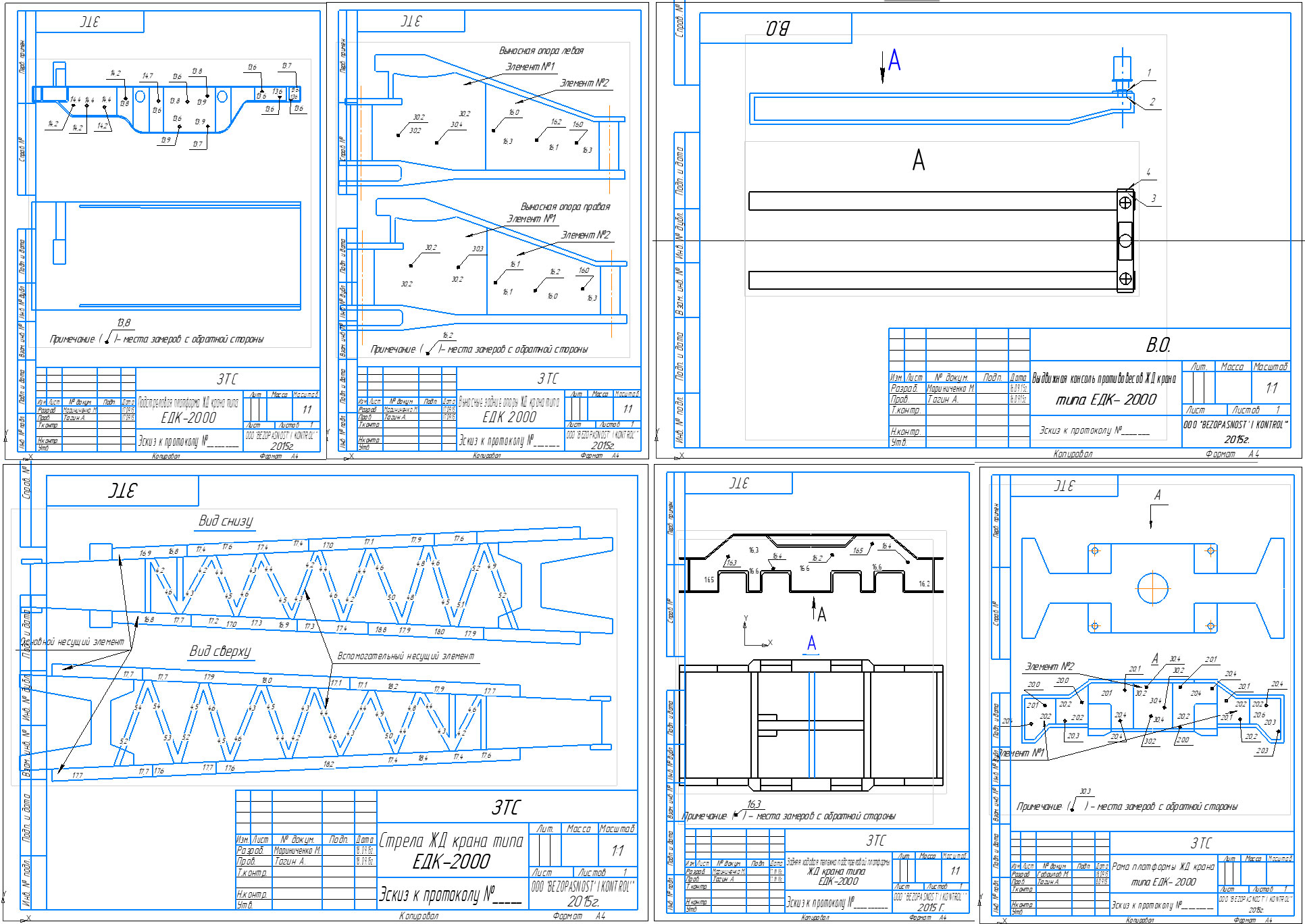

Сборник черетежей по железнодорожным кранам типа ЕДК-2000

Данные чертежи разработаны для оформления эскизов к протоколам контроля (НК). Данные краны используются для подъема сошедших с рельсов составов входят в состав "Восстановительных поездов"

Задняя ходовая тележка подстреловой платформы ЖД крана
Передняя ходовая тележка подстреловой платформы ЖД крана
Выдвижная консоль противовесов ЖД крана
Стрела ЖД крана
Рама платформы ЖД крана
Выносные задние опоры ЖД крана

Состав: Деталировка, Узлы

Софт: КОМПАС-3D 17

Файлы:
Стрела/
Стрела/Стрела ВО, ЦК вид снизу, сверху.cdw
Стрела/Стрела УЗК вид снизу, сверху.cdw
Стрела/Стрела ВО ЦК вид слева и справа.cdw
Стрела/Стрела ЗТС вид снизу, сверху.cdw
Стрела/Стрела ЗТС вид слева и справа.cdw
Опоры/
Опоры/Выносная опора ВО.cdw
Опоры/Выносная опора.cdw
Опоры/Выносная опора зад ЗТС.cdw
Опоры/Выносная опора перед ЗТС.cdw
Рама/
Рама/рама ЗТС.cdw
Рама/рама ВО ЦК.cdw
Подстреловая платформа/
Подстреловая платформа/Подстреловая платформа ВО.cdw
Подстреловая платформа/Подстреловая платформа ЗТС.cdw
Тележки/
Тележки/Чертеж задней ходовой телеги платформы ВО.ЦК.cdw
Тележки/Чертеж передней ходовой телеги крана ВО.ЦК.cdw
Тележки/Чертеж передней ходовой телеги платформы ЗТС.cdw
Тележки/Чертеж заддней ходовой телеги крана ЗТС.cdw
Тележки/Чертеж передней ходовой телеги платформы ВО.ЦК.cdw
Тележки/Чертеж задней ходовой телеги крана ВО.ЦК.cdw
Тележки/Чертеж передней ходовой телеги крана ЗТС.cdw
Тележки/Чертеж заддней ходовой телеги платформы ЗТС.cdw
Консоль/
Консоль/Чертеж выдвижной консоли ВО.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
