Схема погрузки кессона и блока трубопроводов на жд платформе

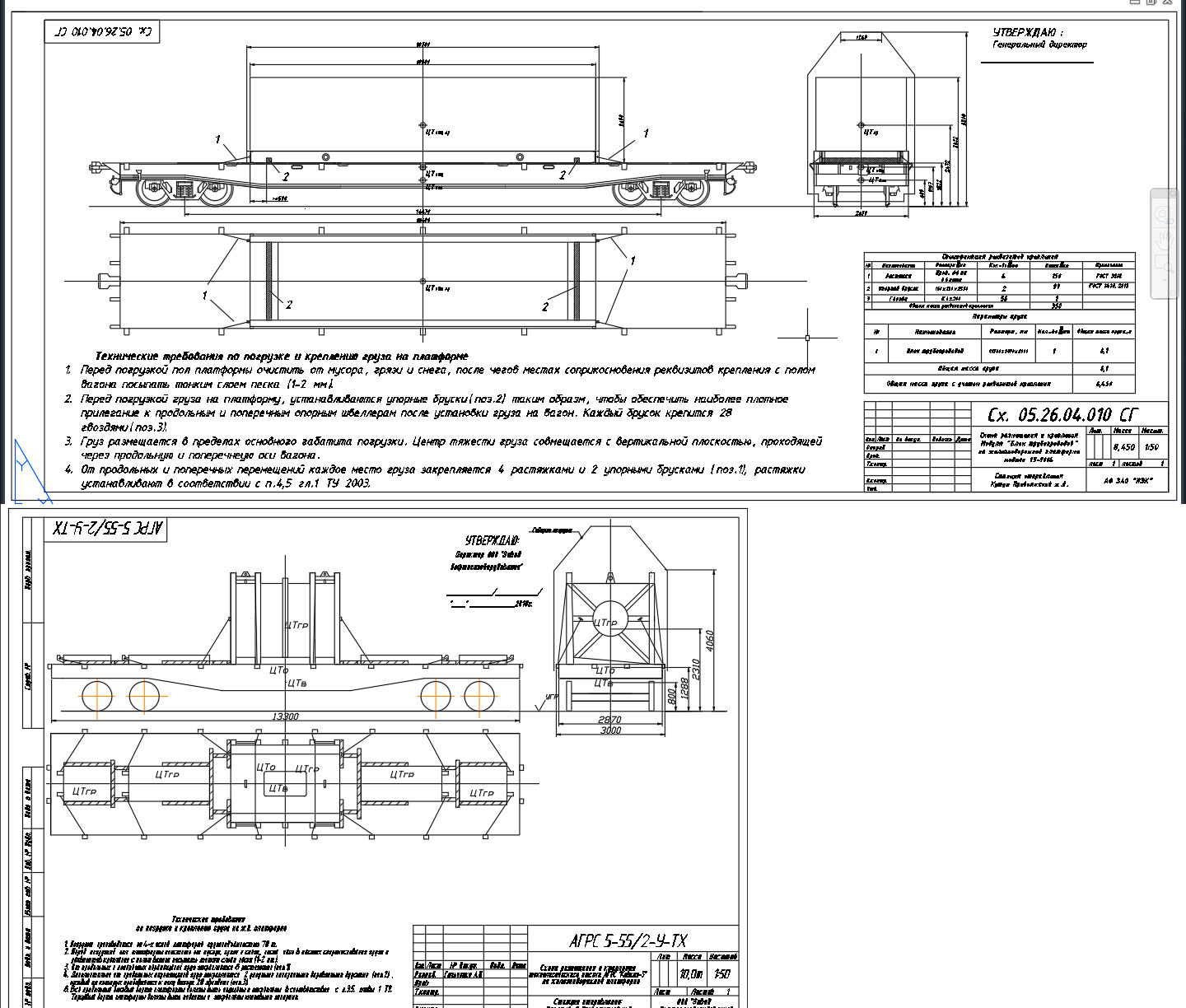

Две схемы размещения и крепления.
1. Схема размещения и крепления Модуля "Блок трубопроводов" на железнодорожной платформе модели 13-9004
2. Схема размещения и крепления технологического отсека (ТО) АГРС на железнодорожной платформе. Платформа камеры кессона с ЗИП и оснасткой в универсальном полувагоне. Исходя из параметров груза - используем для перевозки полувагон с базой 8650 мм, внутренней длинной не менее 12700 мм, шириной не менее 2878 мм и высотой бортов вагона 2060 мм и более, постройки после 1974 г с торцовыми стенами.
Состав: Технологическая схема
Софт: AutoCAD 12
