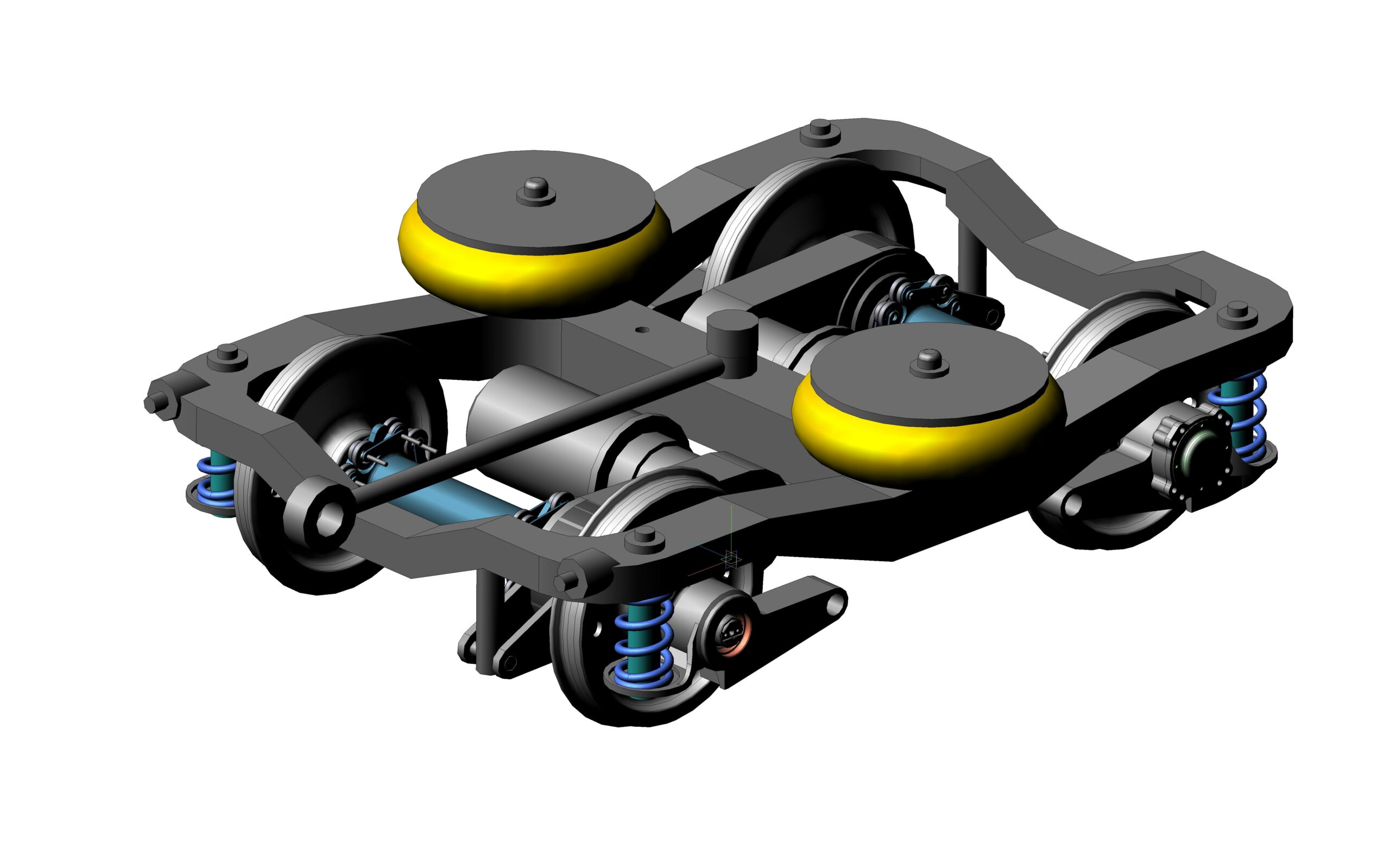

Тележка моторная 81-740

Тележки вагонов 81-740/741
Тележки вагонов двухосные, с двойным рессорным подвешиванием: рычажно-пружинным в первой ступени, пневматическим в центральной ступени, с использованием вертикальных и горизонтальных гидроамортизаторов, с колодочным тормозом.

Моторные тележки имеют индивидуальный тяговый привод третьего класса: подрессоренные моноблоки «двигатель-редуктор». Приводная часть — трубчатый полый вал с упругими резинометаллическими шарнирами. Передние тележки головных вагонов оборудованы датчиками скорости, приёмными катушками системы безопасности и гребнесмазывателями.

Промежуточная тележка — немоторная, без редуктора и привода.

Основные технические данные тележек:

база тележки — 2150 мм;
масса моторной тележки — 8250 кг;
масса немоторной тележки — 6200 кг.

Состав: 3Д сборка основных узлов тележки Язык документа

Софт: КОМПАС-3D 14

Файлы:
Ось.m3d
Планка стопорная.m3d
Плоск уп кольцо вн.m3d
Подшипник 80211 ГОСТ 7242-81.a3d
Подшипник 80307 ГОСТ 7242-81.a3d
Подшипник 232726.a3d
Прокладка для буксы.m3d
Пружина наружняя.m3d
Ролик.m3d
Сборка.a3d
Сборка_1.a3d
Смотровая крышка.m3d
Тележка.m3d
Шарик.m3d
Шарик_4.m3d
00.00.000 Железячка.m3d
00.00.000 Корпус.m3d
00.00.000 КП сборе.a3d
00.00.000 Передаточный механизм.a3d
00.00.000 Тяга.m3d
00.00.000 Шестерня редуктора.m3d
Тележка моторная.a3d
Болт М16-6gx90.58.019 ГОСТ 7798-70.m3d
Внутреннее кольцо.m3d
Внутреннее кольцо_2.m3d
Гайка для оси РУ1.m3d
Гайка М16-6H (S21) ГОСТ 2528-73.m3d
Деталь.m3d
Деталь_6.m3d
Деталь_7.m3d
Деталь_8.m3d
Деталька.m3d
Колесо 860.m3d
Кольцо внутреннее.m3d
Кольцо наружное.m3d
Кольцо фиксирующее.m3d
Кольцо фиксирующее_5.m3d
Корпус буксы КВЗ-ЦНИИ.m3d
Крышка крепительная 11383-Н.m3d
Лабиринтное кольцо.m3d
Наружное кольцо.m3d
Наружное кольцо_3.m3d
