Тележка передаточная на рельсовом ходу

Тележка передаточная на рельсовом ходу с электроприводом Q=12 тонн. Предназначена для перевозки ящиков со стеклом внутри цеха. Размер грузовой платформы 1875х2200мм, Колея (по осям рельс) 1500мм

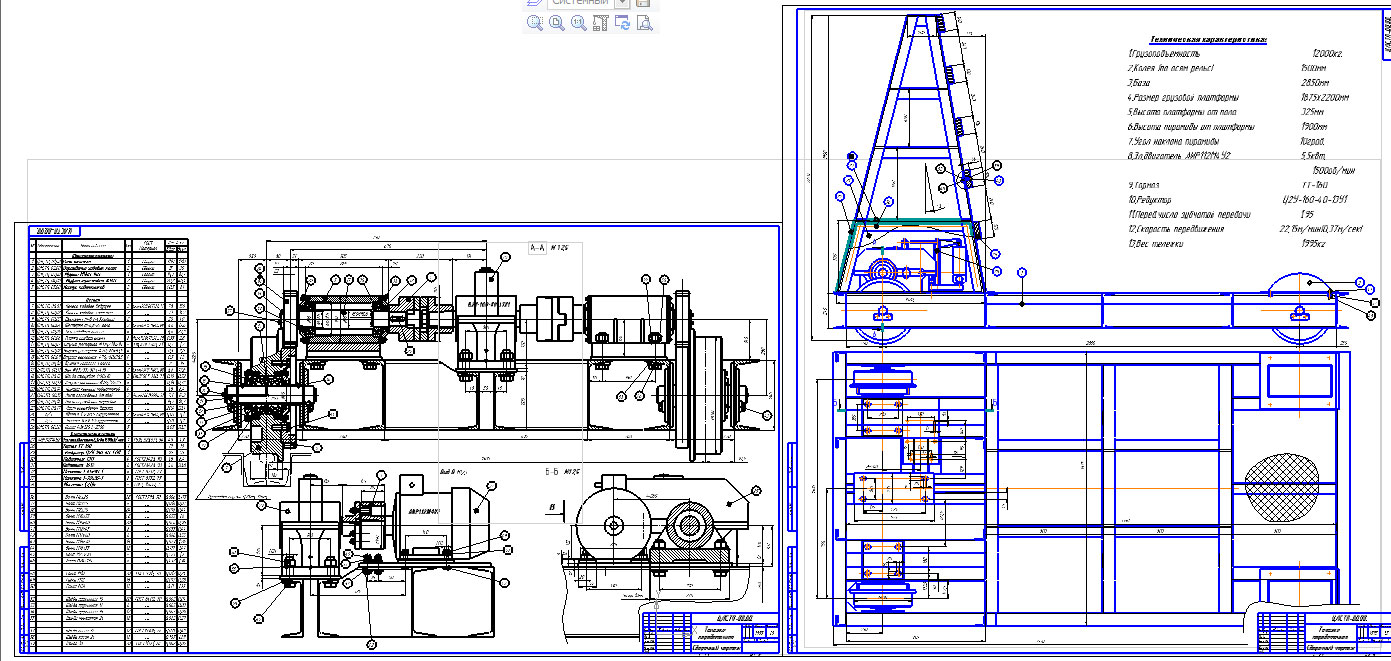

Состав: Сборочный чертеж(СБ), сборочные чертежи узлов, деталировка Язык документа

Софт: КОМПАС-3D 10 SP2

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Тележка передаточная на рельсовом ходу

Тележка передаточная/
Тележка передаточная/Вал привода.cdw
Тележка передаточная/Втулка распорная 13.cdw
Тележка передаточная/Втулка распорная 14,15.cdw
Тележка передаточная/Втулка распорная 19.cdw
Тележка передаточная/Колесо ходовое ведомое.cdw
Тележка передаточная/Колесо ходовое холостое.cdw
Тележка передаточная/Корпус подшипников.cdw
Тележка передаточная/Крышка корпуса подшипника.cdw
Тележка передаточная/Крышка ходов.колеса.cdw
Тележка передаточная/Ограждение колес.cdw
Тележка передаточная/Ограждения привода..cdw
Тележка передаточная/Ось ходового колеса.cdw
Тележка передаточная/Планка оседержателя.cdw
Тележка передаточная/Полумуфта вала.cdw
Тележка передаточная/Полумуфта редуктора.cdw
Тележка передаточная/Тележка передаточная. СБ и Привод..cdw
Тележка передаточная/Тележка передаточная.Рама.Облегч.cdw
Тележка передаточная/Шайба торцевая.cdw
Тележка передаточная/Шестерня m=8. z=22.cdw
Тележка передаточная/Шестерня m=8.z=43.cdw
