Цистерна 15-1443

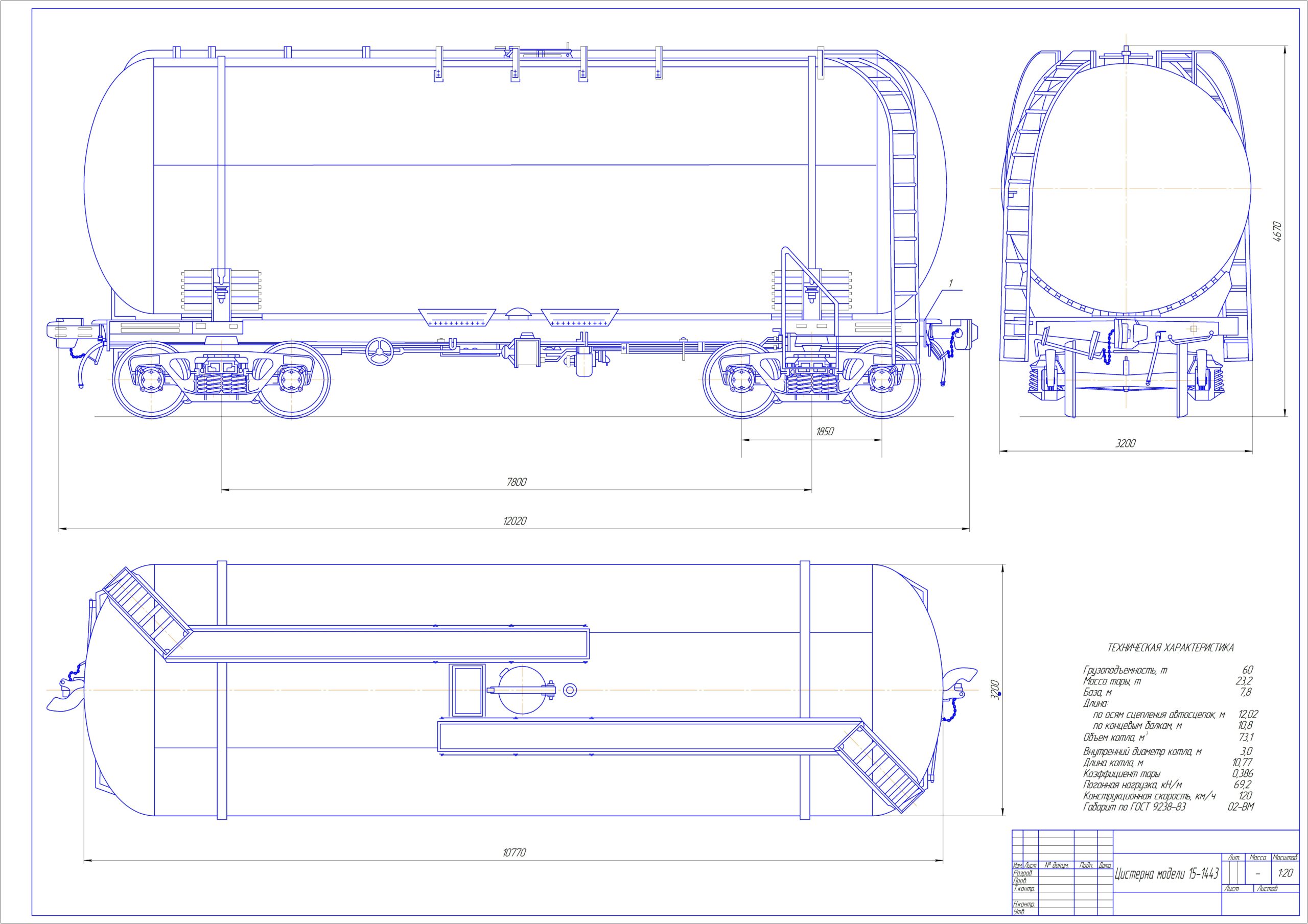

Чертеж цистерны модели 15-1443. Вид сверху, вид с боку, вид спереди.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Грузоподъемность, т 60
Масса тары, т 23,2
База, м 7,8
Длина:
по осям сцепления автосцепок, м 12,02
по концевым балкам, м 10,8
Объем котла, м 73,1
Внутренний диаметр котла, м 3,0
Длина котла, м 10,77
Коэффициент тары 0,386
Погонная нагрузка, кН/м 69,2
Конструкционная скорость, км/ч 120
Габарит по ГОСТ 9238-83 02-ВМ
