Установка кондиционирования воздуха МАБ-2 пассажирского вагона

Комплексный курсовой проект по дисциплинам
«Энергетическое оборудование вагонов и вагоноремонтных предприятий»
и «Холодильное оборудование и кондиционирование воздуха вагонов и предприятий»
Расчет системы жизнеобеспечения для пассажирских вагонов

Санитарно-гигиенические требования предусматривают создание в вагоне определенных комфортных условий для пассажира, предохраняющих его от воздействия недостатка кислорода, чрезмерной жары или холода.
Одно из условий комфорта это сочетание в наиболее благоприятных пределах температуры влажности и скорости перемещения воздуха в зоне нахождения человека. Обеспечение этих условий в вагоне осложняется низкой теплоустойчивостью кузова, малым объемом помещения, приходящего на одного пассажира. Довести воздух в вагоне до нужной кондиции помогает установка кондиционирования воздуха.
Под термином «кондиционирование воздуха» понимается такая его обработка, в результате которой воздух насыщается кислородом, меняет свою влажность, нагревается или охлаждается до температуры, наиболее благоприятной для человека.
В настоящее время многотысячный парк пассажирских вагонов железных дорог России содержит большее количество вагонов с установками кондиционирования воздуха различных конструкций, построенных отечественными и зарубежными вагоностроительными заводами.

Содержание
Введение 4
1 Характеристика условий перевозок грузов и пассажиров 5
1.1 Характеристика условий перевозок скоропортящихся грузов 5
1.2 Характеристика условий перевозок пассажиров 9
2 Конструкция пассажирского вагона 13
2.1 Расчет толщины теплоизоляции 16
3 Теплотехнический расчет вагона 17
4 Описание работы холодильной установки пассажирского вагона 22
4.1 Расчет и построение холодильного цикла работы установки вагона 22
5 Аппараты и приборы автоматизации холодильной установки 28
5.1 Ресивер 28
5.2 Фильтр-осушитель 29
5.3 Терморегулирующий вентиль 30
5.4 Манометр 31
5.5 Реле максимального давления (прессостат) 32
6 Техническое обслуживание вагонов и холодильного оборудования 34
6.1 Техническое обслуживание пассажирских вагонов 34
6.2 Техническое обслуживание холодильного оборудования 37
Заключение 44
Список использованных источников 45

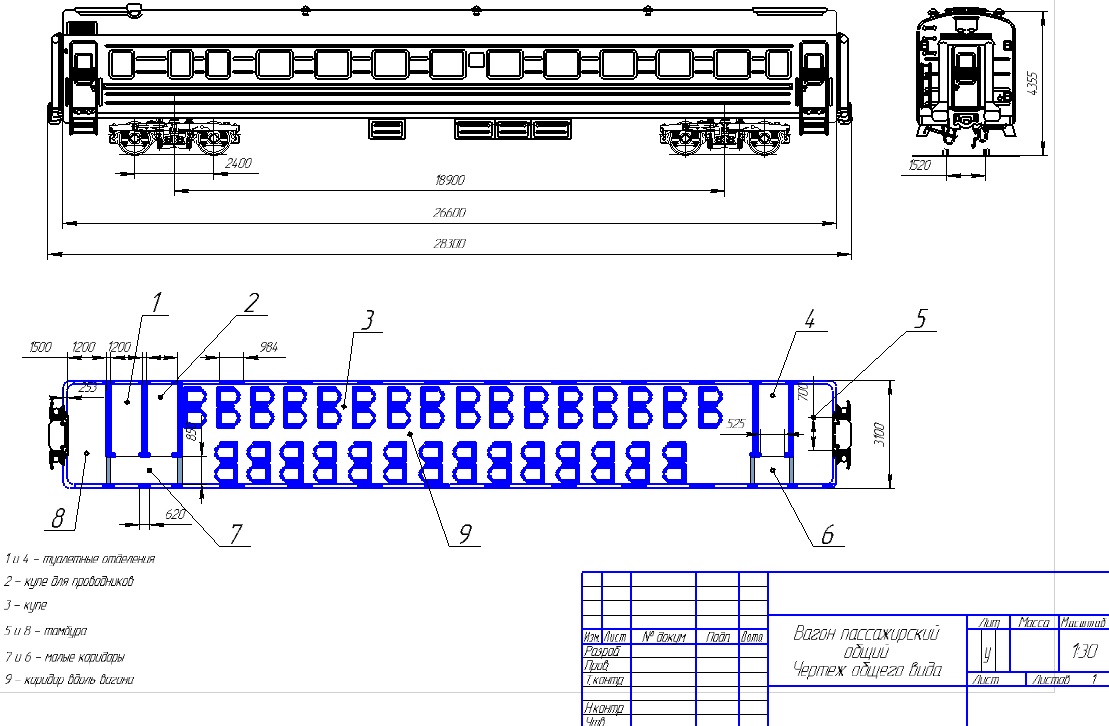

Состав: Схема установки кондиционирования воздуха. Общий вид вагона. Спецификация. Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Установка кондиционирования воздуха МАБ-2 пассажирского вагона

MAB-2.cdw
123.docx
Passazhirsky_vagon.cdw
Spetsifikatsia_po_kholodam_MAB-2 (1).cdw
MAB-2.cdw.bak
Passazhirsky_vagon.cdw.bak
Spetsifikatsia_po_kholodam_MAB-2 (1).cdw.bak
