Совершенствование технологии ремонтных работ агрегатного участка на ОАО "Омскстроймостоотряд – 63"

Сибирская государственная автомобильно-дорожная академия (СибАДИ)
Факультет Заочный
Специальность «Автомобили и автомобильное хозяйство» – 190601
Кафедра «Эксплуатация и ремонт автомобилей»
Дипломный проект

Состав дипломного проекта
1. Пояснительная записка на 82 страницах
2. Графическая часть на 10 листах

В проекте выполнены необходимые технические расчёты, намечены организационно-технические мероприятия при реконструкции и представлен вариант технологической планировки агрегатного цеха. Разработан стенд для разборки и сборки двигателей автомобилей «КамАЗ». Предложена технология разборочно-сборочных работ с использованием этого устройства.
Тематика проекта реальна и направлена на совершенствование производственно-технической базы действующего предприятия. Все разделы проекта выполнены в достаточно полном объёме, грамотно и аккуратно оформлены. Предложенные технологические, организационные и конструктивные решения подтверждены экономическими расчётами и представляют практический интерес.
В проекте выявлена следующая недоработка:
- не совсем ясно, каким образом будет производиться установка и крепление двигателя на стенде.
Рецензируемый проект по объёму и качеству выполнения имеет хорошую инженерную проработку, соответствует требованиям, предъявляемым к дипломным проектам, выполняемым по специальности 190601, и заслуживает высокой оценки.

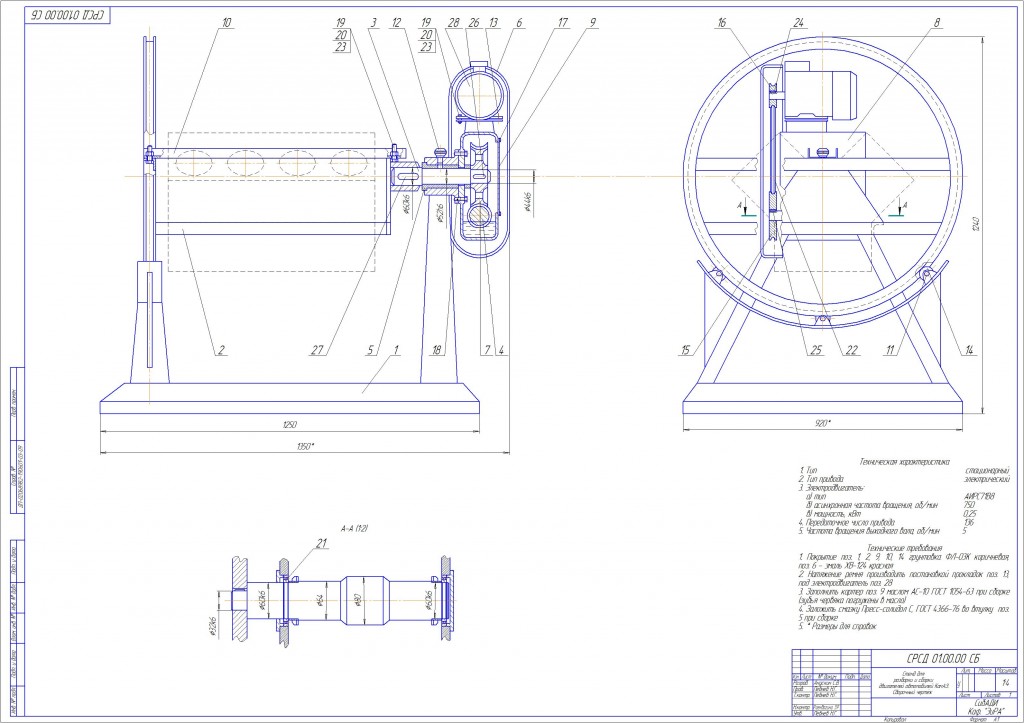

Стенд для разборки и сборки двигателей автомобилей КамАЗ. Техническая характеристика:
1. Тип стационарный
2. Тип привода электрический
3. Электродвигатель:
а) тип АИРС71В8
б) асинхронная частота вращения, об/мин 750
в) мощность, кВт 0,25
4. Передаточное число привода 136
5. Частота вращения выходного вала, об/мин 5

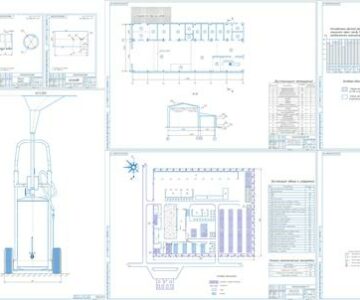

Состав: ПЗ, Ген. план, Производственный корпус, Агрегатный участок, Анализ существующих конструкций, Спецификация, Технологическая карта, Сборочный чертеж стенда. Комбинированная схема. Язык документа

Софт: Компас v13. CDW

Сайт: www

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Совершенствование технологии ремонтных работ агрегатного участка на ОАО "Омскстроймостоотряд – 63"

Просмотр файлов
Совершенствование технологии ремонтных работ агрегатного участка\ПЗ\Задание на ДП.doc
Совершенствование технологии ремонтных работ агрегатного участка\ПЗ\Лист замечаний.doc
Совершенствование технологии ремонтных работ агрегатного участка\ПЗ\Пояснительная записка.doc
Совершенствование технологии ремонтных работ агрегатного участка\ПЗ\рецензия готово.doc
Совершенствование технологии ремонтных работ агрегатного участка\ПЗ\Содержание2.doc
Совершенствование технологии ремонтных работ агрегатного участка\ПЗ\Содержание3.doc
Совершенствование технологии ремонтных работ агрегатного участка\ПЗ\Титульный лист.doc
Совершенствование технологии ремонтных работ агрегатного участка\Листы\~$-Генплан.cd~
Совершенствование технологии ремонтных работ агрегатного участка\Листы\~$-Стенд для печати.cd~
Совершенствование технологии ремонтных работ агрегатного участка\Листы\01-Экономическое обоснование.cdw
Совершенствование технологии ремонтных работ агрегатного участка\Листы\02-Генплан.cdw
Совершенствование технологии ремонтных работ агрегатного участка\Листы\03-Производственный корпус 3.cdw
Совершенствование технологии ремонтных работ агрегатного участка\Листы\04-Агрегатный участок.cdw
Совершенствование технологии ремонтных работ агрегатного участка\Листы\05-Анализ существующих конструкций.cdw
Совершенствование технологии ремонтных работ агрегатного участка\Листы\06-Стенд для печати.cdw
Совершенствование технологии ремонтных работ агрегатного участка\Листы\07-Комбинированная схема.cdw
Совершенствование технологии ремонтных работ агрегатного участка\Листы\08-Технологическая карта 2.cdw
Совершенствование технологии ремонтных работ агрегатного участка\Листы\09-БЖД.cdw
Совершенствование технологии ремонтных работ агрегатного участка\Листы\10-Экономика.cdw
Совершенствование технологии ремонтных работ агрегатного участка\ПЗ\ВДП 1.cdw
Совершенствование технологии ремонтных работ агрегатного участка\ПЗ\ВДП 2.cdw
Совершенствование технологии ремонтных работ агрегатного участка\ПЗ\Thumbs.db
Совершенствование технологии ремонтных работ агрегатного участка\ПЗ\Спецификация стенда.spw
Совершенствование технологии ремонтных работ агрегатного участка\Листы\06-Стенд для печати.jpg
Совершенствование технологии ремонтных работ агрегатного участка\ПЗ\Рис 1-1.jpg
Совершенствование технологии ремонтных работ агрегатного участка\Листы
Совершенствование технологии ремонтных работ агрегатного участка\ПЗ
Совершенствование технологии ремонтных работ агрегатного участка
