Экскаватор траншейный роторный ЭТР 254

Сибирский государственный университет путей сообщения
Кафедра "Подъёмно-транспортные, путевые, строительные и дорожные машины"
Курсовой проект по дисциплине "Строительные и дорожные машины"
На тему "Траншеекопатель роторный"
Новосибирск 2018

В данном проекте рассматривается роторный траншеекопатель. Произведен расчёт основных параметров, тяговый расчет, расчет двигателя, расчет механизма передвижения, расчет привода ротора, расчет коробки перемены передач.
Роторный траншеекопатель - это самоходная землеройная машины непрерывного действия с рабочим органом в виде колеса (ротора), вращающего в плоскости, совпадающей с направлением рабочего перемещения всей машины или незначительно отклоняющейся от неё.
Все операции рабочего цикла (разработка грунта, транспортирование, разгрузка грунта) выполняются одновременно.
Они предназначены для рытья траншей под кабели, нефтепроводы, трубопроводы канализаций и другие коммуникации.
В обычном исполнении экскаваторы разрабатывают в грунтах I-IV категорий траншеи прямоугольного профиля. Данные экскаваторы применяются как в летнее, так и в зимнее время.

СОДЕРЖАНИЕ

Введение……………………………………………………………………………………..3
1. Конструктивная схема экскаватора………………………………………4-6
2. Расчет основных параметров экскаватора…………….…………….6-11
3. Тяговый расчет ЭТР в рабочем режиме………………………………11-14
4. Расчет параметров транспортера………………………………………..14-17
5. Расчет мощности двигателя………………………………………………..17-19
6. Расчет механизма передвижения……………………………………….19-20
7. Расчет привода ротора……………….………………………………………..20-21
8. Расчет коробки перемены передач……………………………………..21-23
Список литературы……………………………………………………………………………24

Техническая характеристика:
Глубина траншеи максимальная 2500 мм.
Ширина траншеи максимальная 2100 мм.
База специальная с использованием
узлов трактора К-701
Двигатель ЯМЗ-240Б
Мощность двигателя 211 кВт
Частота вращения 1900 об/мин
Колея 2600 мм.
Ширина гусениц 600мм.
База 3600 мм.
Техническая производительность в грунтах
первой категории 1200 м/ч
Количество ковшей 24 шт.
Диаметр ротора (по кромкам зубьев) 4500 мм.
Частота вращения ротора 12 об/мин.
Скорость резания 1,8 м/с.
Транспортер ленточный двухсекционный:
Ширина ленты транспортера 1600 мм.
Скорость движения ленты 5 м/с.
Механизм подъема транспортера -
гидравлический, стрелой и цилиндром.
Среднее удельнон давление на грунт, МПа:
- в транспортном положении, 0,08
- в рабочем положении 0,15
Габаритные размеры (транспортное положение), мм.:
- длина 13450
- ширина без транспортера 3200
- высота максимальная 4770

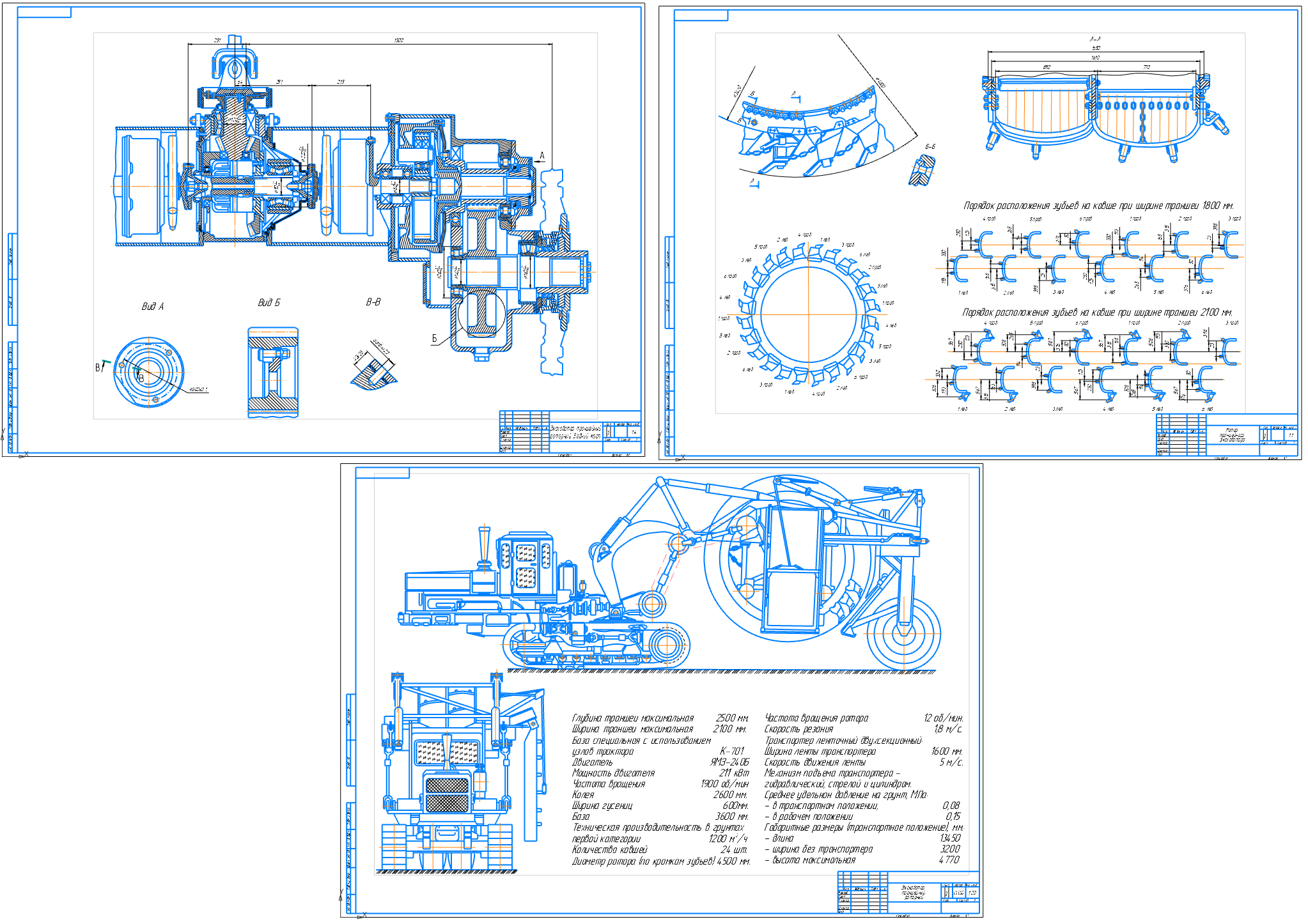

Состав: Общий вид экскаватора (ВО),Эскизная компановка заднего моста, Эскизная компановка ротора, ПЗ. Язык документа

Софт: КОМПАС-3D 17.3

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Экскаватор траншейный роторный ЭТР 254

Чертеж/
Чертеж/ВО5.cdw
Чертеж/Ротор5.cdw
Чертеж/Чертеж.cdw
ЭТР 254.docx
