КОМПАС 3D 18

Адаптер отвала

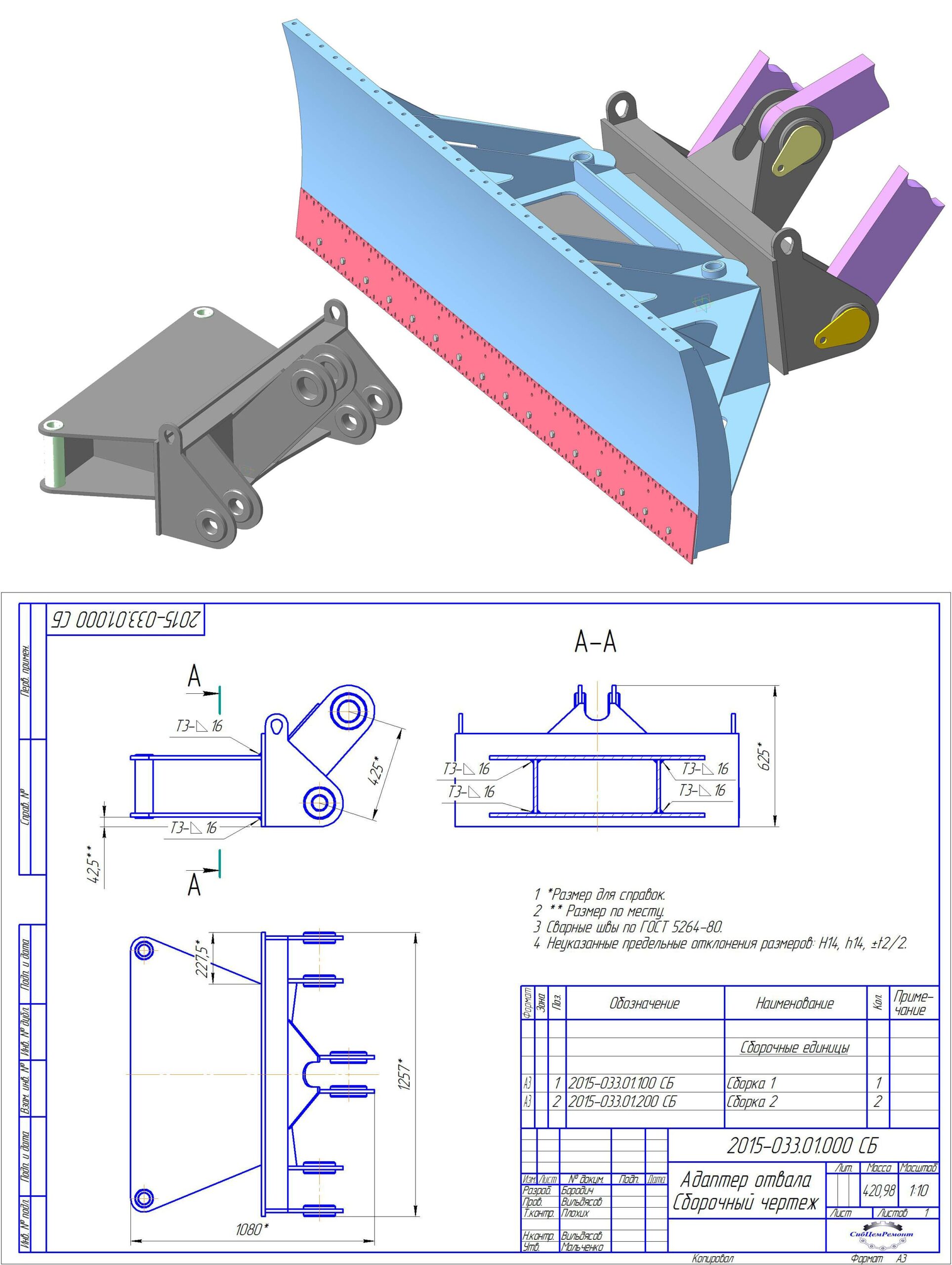

Адаптер отвала. Разрабатывался под погрузчик LIUGONG CLG 856, должен подходить ко многим Китайским и Японским моделям погрузчика. Размеры вилок погрузчика LIUGONG CLG 856 (для сравнения с вашими) указаны в чертеже "2015-033.00.001 Вилки погрузчика LIUGONG CLG 856" в размерах 1:1 (В архиве фото Адаптера с отвалом и вилок погрузчика)

Состав: 3 СБ, 7 деталировка, 3D-модель Язык документа

Софт: КОМПАС-3D 15.1

Просмотр файлов
2015-033 Соединение погрузчика и отвала\2D\2015-033.01.000 Адаптер отвала.cdw
2015-033 Соединение погрузчика и отвала\2D\2015-033.01.100 СБ Сборка 1\2015-033.01.100 СБ Сборка 1.cdw
2015-033 Соединение погрузчика и отвала\2D\2015-033.01.100 СБ Сборка 1\2015-033.01.101 Стенка верхяя нижняя.cdw
2015-033 Соединение погрузчика и отвала\2D\2015-033.01.200 СБ Сборка 2\2015-033.01.200 СБ Сборка 2.cdw
2015-033 Соединение погрузчика и отвала\2D\2015-033.01.200 СБ Сборка 2\2015-033.01.203 Кронштейн с подцепом.cdw
2015-033 Соединение погрузчика и отвала\2D\2015-033.01.200 СБ Сборка 2\2015-033.01.204 Кронштейн.cdw
2015-033 Соединение погрузчика и отвала\2D\2015-033.01.200 СБ Сборка 2\2015-033.01.205 Кронштейн центральный.cdw
2015-033 Соединение погрузчика и отвала\2D\2015-033.01.200 СБ Сборка 2\2015-033.01.206 Усиление.cdw
2015-033 Соединение погрузчика и отвала\2D\2015-033.01.200 СБ Сборка 2\2015-033.01.207 Перемычка.cdw
2015-033 Соединение погрузчика и отвала\2D\2015-033.01.200 СБ Сборка 2\2015-033.01.208 Втулка.cdw
2015-033 Соединение погрузчика и отвала\2D\2015-033.01.200 СБ Сборка 2\2015-033.01.209 Втулка.cdw
2015-033 Соединение погрузчика и отвала\2D\Выборка.cdw
2015-033 Соединение погрузчика и отвала\3D\2015-033.00.000 СБ Соединение погрузчика и отвала.a3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.00.001 Вилки погрузчика LIUGONG CLG 856.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.00.002 Отвал.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.00.003 Палец.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.00.004 Палец.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.000 СБ Адаптер отвала.a3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.100 Сборка 1\2015-033.01.100 СБ Сборка 1.a3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.100 Сборка 1\2015-033.01.101 Стенка верхяя нижняя.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.100 Сборка 1\2015-033.01.102 Стенка боковая.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.100 Сборка 1\2015-033.01.103 Стенка задняя.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.100 Сборка 1\2015-033.01.104 Существующая втулка.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.200 Сборка 2\2015-033.01.200 Сборка 2.a3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.200 Сборка 2\2015-033.01.201 Лист соединительный.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.200 Сборка 2\2015-033.01.202 Полоса верхняя.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.200 Сборка 2\2015-033.01.203 Кронштейн с подцепом.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.200 Сборка 2\2015-033.01.204 Кронштейн.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.200 Сборка 2\2015-033.01.205 Кронштейн центральный.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.200 Сборка 2\2015-033.01.206 Усиление.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.200 Сборка 2\2015-033.01.207 Перемычка.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.200 Сборка 2\2015-033.01.208 Втулка.m3d
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.200 Сборка 2\2015-033.01.209 Втулка.m3d
2015-033 Соединение погрузчика и отвала\Фото\Вилки погрузчика LIUGONG CLG 856.jpg
2015-033 Соединение погрузчика и отвала\Фото\Отвал с адаптером.JPG
2015-033 Соединение погрузчика и отвала\Фото\Отвал.JPG
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.100 Сборка
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала\2015-033.01.200 Сборка
2015-033 稪 ⢠\2D\2015-033.01.100 ઠ 1
2015-033 稪 ⢠\2D\2015-033.01.200 ઠ 2
2015-033 Соединение погрузчика и отвала\3D\2015-033.01.000 СБ Адаптер отвала
2015-033 Соединение погрузчика и отвала\2D
2015-033 Соединение погрузчика и отвала\3D
2015-033 Соединение погрузчика и отвала\Фото
2015-033 Соединение погрузчика и отвала
