Конкурс асов 3D-моделирования

Аэродромная уборочная машина ДЭ-235

Сибирский федеральный ниверситет
Кафедра АвиаГСМ
курсовой проект по дисциплине “Машины и агрегаты для содержания аэродромов”
Тема курсового проекта: “Выполнение тяговых расчетов и производительности машин на примере аэродромной уборочной универсальной машины ДЭ-235”
Красноярск 2015

Задание

Тема курсового проекта: «Выполнение тяговых расчетов и производительности машин на примере аэродромной уборочной универсальной машины ДЭ-235.»
Базовая машина- самоходная на базе одноосного тягача, МоАЗ-6442
Мощность двигателя базового шасси кВт, (л.с), 165(225)
Расход холодного воздуха, кгс/с, 10,9
Напор холодного воздушного потока, кПа, 20,8
Скорость рабочая, максимальная, км/ч, 44
Диаметр щетки, мм; 850-900
Частота вращения щетки, с-1, (об/мин), 8,83÷11,3 (530÷650)
Ширина захвата щетки, мм, 4000
Отвал: длина в рабочем положении, мм, 5410
Масса конструктивная, кгс:
без съемного рабочего органа, 27800
масса съемного рабочего органа, 4100
Режим работы компрессора при работе со щеткой, об/мин, (двигате-ля);
1450
Скорость рабочая движения машины, км/ч, (20-40)
Максимальная тяга двигателя теплового рабочего органа, кгс, 4000.
Рассчитать производительность и выполнить тяговый расчет аэродромной уборочной универсальной машины ДЭ-235, при толщине снежного покрова 0,20м, укатанное снежное покрытие, при , угол установки отвала , угол резанья . Цилиндрическую щетку, сметающую слой снега высотой , который остается после работы отвала, обычно устанавливают под углом около (Вариант 34).

Содержание
Введение
1. Определение силы тяги базовой машины
2. Выбор основных параметров отвала
3. Тяговый расчет машины при работе с отвалом
4. Теоретическая объемная производительность машины при работе с
отвалом
5. Мощность, необходимая для работы плужного снегоочистителя
6. Тяговый расчет снегоочистителя при работе со щеткой
7. Производительность и мощность привода цилиндрической щетки
8. Определение поперечной устойчивости машины при работе с отвалом
и щеткой
9. Определение поперечной устойчивости машины при работе с отвалом,
щеткой и воздушным потоком
10. Определение поперечной устойчивости машины при работе со
съемным (тепловым) рабочим органом
Заключение
Список использованной литературы
Приложение

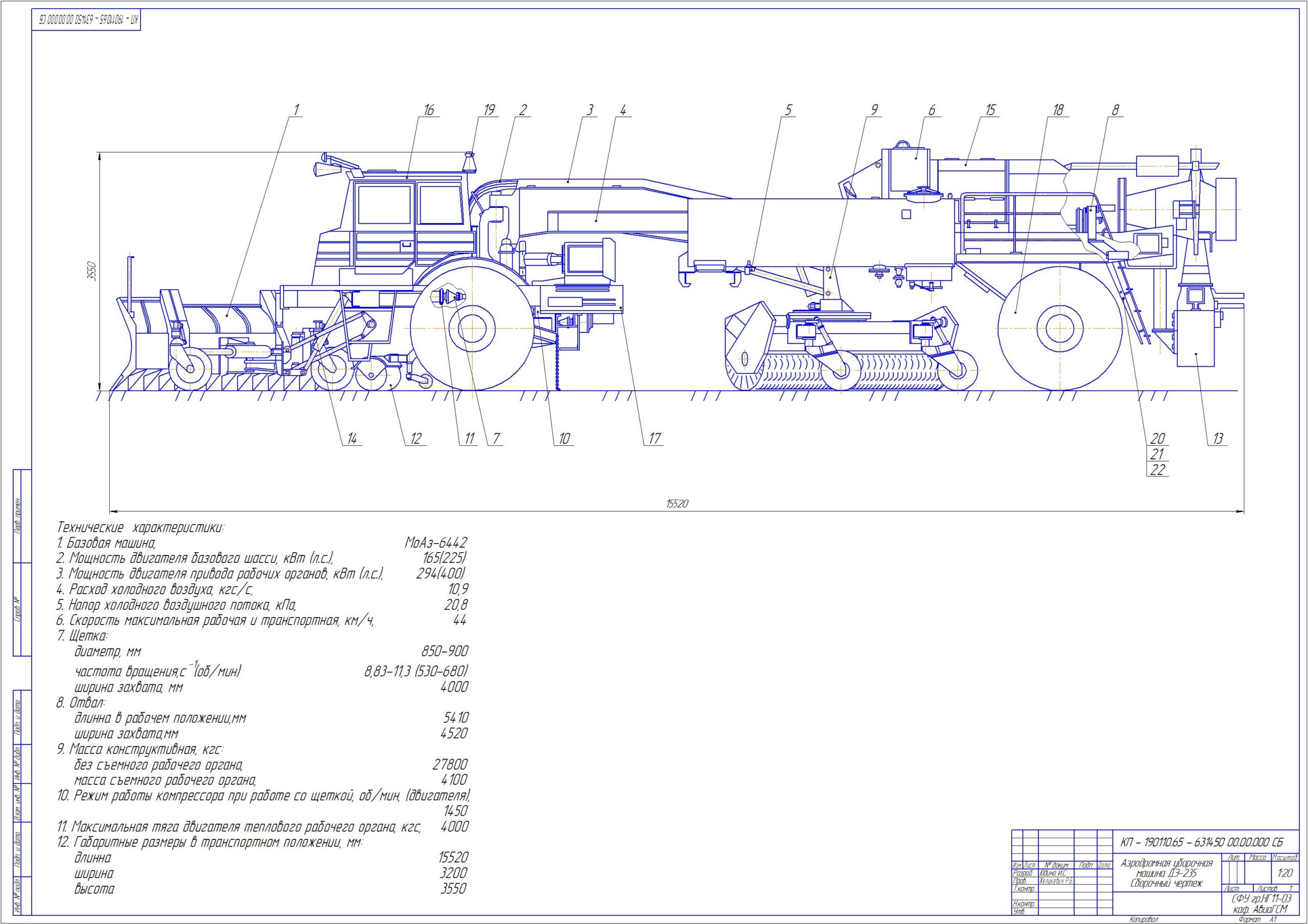

Состав: Аэродромная уборочная машина ДЭ-235(СБ), расчет на устойчивость, спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 12

Файлы:
DE-235_shema_Yudina.cdw
DE-235_Yudina.cdw
spetsifikatsia1_Yudina.cdw
spetsifikatsia2.cdw
юдина 235.docx
