Автогрейдер Д-426

БГИТУ ОЛК и ТС 2016
ДСМ Определение основных параметров функционального узла автогрейдера

В ходе данной курсовой работы был проведен конструктивно-функциональный анализ и определены основные параметры автогрейдера. В качестве базового, по которому производились расчеты, был выбран автогрейдер средней серии Д-426. По полученным расчетам была постро-ена тяговая характеристика машины. На основании обзора и анализа рабочего оборудования автогрейдеров по патентным источникам, была предложена модернизация для его рабочего органа.

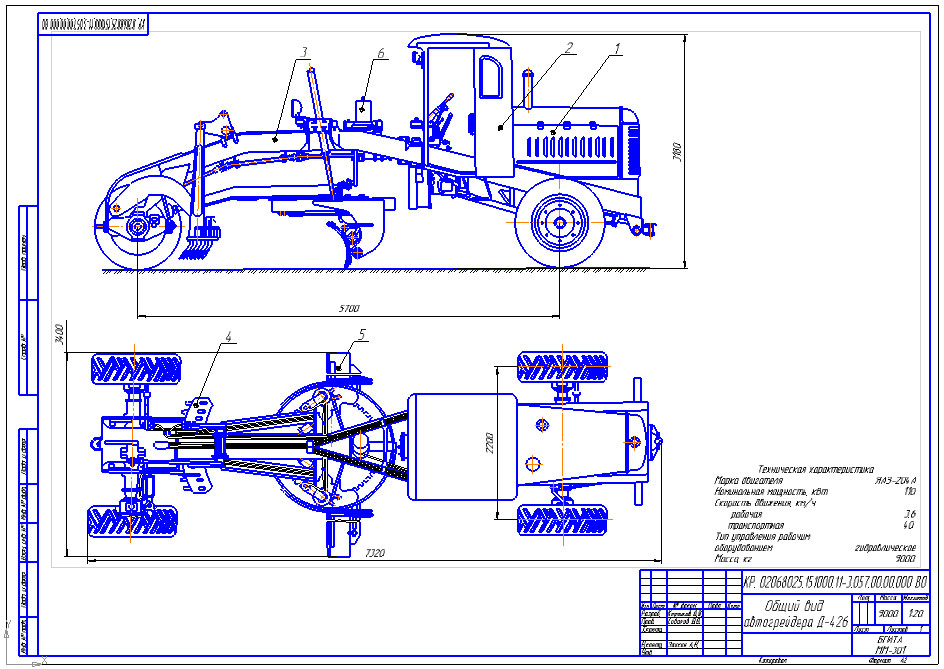

В графической части данной курсовой работы представлены следу-ющие чертежи: общий вид автогрейдера, тяговая характеристика авто-грейдера, рабочее оборудование автогрейдера и модернизированное ра-бочее оборудование автогрейдера.

Техническая характеристика
Марка двигателя ЯАЗ-204А
Номинальная мощность, кВт 110
Скорость движения, км/ч
рабочая 3,6
транспортная 40
Тип управления рабочим
оборудованием гидравлическое
Масса, кг 9000

Содержание

Введе-ние………………………………………………………………….....4
1 Назначение, классификация и область применения автогрейде-ров…..5
2 Обзор существующей конструкции автогрейдера подлежащего
модерниза-ции……………………………………………………………….7
3 Обзор и анализ рабочего оборудования автогрейдера по патент-ным
источни-кам………………………………………………………………….8
4 Определение основных параметров автогрейде-ра………………..….10
5 Построение тяговой характеристи-ки………………………………..…15
Заключе-ние………………………………………………………………..21
Список литерату-ры…………………………………………………….…22
Приложение
