Конкурс асов 3D-моделирования

Автогрейдер ДЗ-98А

Белорусско-Российский университет
Кафедра "Строительные, дорожные, подъемно-транспортные машины и оборудование"
Курсовой проект по дисциплине "Машины для земляных работ"
На тему: Автогрейдер ДЗ-98
Могилев 2014

Введение 3
1 Общая часть 5
1.1 Назначение, область применения и классификация автогрейдеров 5
1.2 Обзор конструкций автогрейдеров 6
1.3 Патентно-технический анализ 7
2 Общий расчет 7
2.1 Определение основных параметров автогрейдера 7
2.2 Тяговый расчёт 9
2.3 Определение производительности автогрейдера 13
2.4 Определение усилий на гидроцилиндрах механизма подъёма отвала
и крутящего момента на валу гидромотора привода механизма поворота
отвала автогрейдера 14
2.5 Расчет гидравлической системы 17
3 Расчёт экономических показателей 21
3.1 Годовой фонд времени 21
4. Расчеты на прочность 23
5 Конструкторские мероприятия по охране труда 27
Заключение 29
Список литературы 30
Приложение А 31

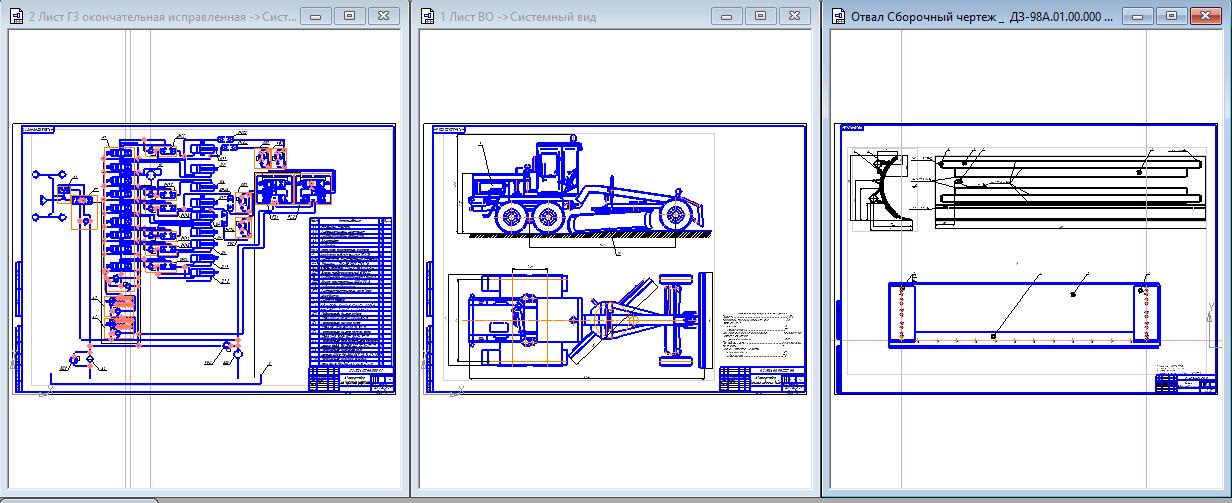

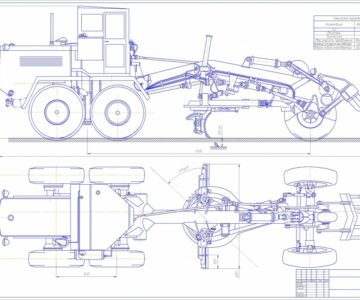

Состав: Общий вид(ВО), спецификация (ВО), Схема гидравлическая принципиальная, Рабочее оборудование (СБ), спецификация рабочего оборудования Язык документа

Софт: КОМПАС-3D 15 SP2

Файлы:
Готово\1 Лист ВО.cdw
Готово\1 Лист ВО.cdw.bak
⮢\2 3 ⥫쭠 ࠢ.cdw
⮢\2 3 ⥫쭠 ࠢ.cdw.bak
Готово\2 Лист Г3.cdw
Готово\~$писка ДЗ-98А.doc
Готово\Записка ДЗ-98А.doc
Готово\Содержание.doc
Готово\Спецификация ВО.cdw
Готово\Спецификация ВО.cdw.bak
Готово\Спецификация лист 1.spw
Готово\Спецификация лист 1.spw.bak
Готово\Отвал Сборочный чертеж _ ДЗ-98А.01.00.000 СБ.cdw
Готово\3 лист ОТВАЛ.spw
Готово
