Автогрейдер среднего типа (чертежи)

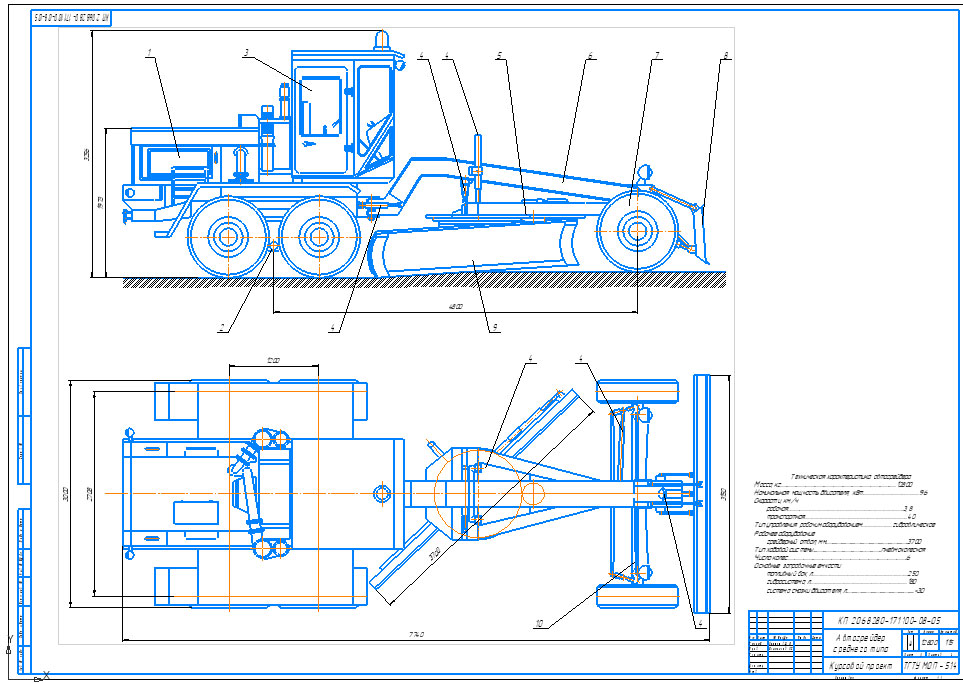

На чертеже обозначен общий вид автогрейдера.. гидровлическая схева автогрейдера и спицификация
Техническая характеристика автогрейдера
Масса, кг................................................................................................................................12800
Номинальная мощность двигателя, кВт...............................................................96
Скорости, км/ч
рабочая.................................................................................................................................3,8
транспортная..................................................................................................................40
Тип управления рабочим оборудованием.................................гидравлическое
Рабочее оборудование
грейдерный отвал, мм...........................................................................................3700
Тип ходовой системы............................................................................пневмоколесная
Число колес....................................................................................................................................6
Основные заправочные емкости
топливный бак, л.........................................................................................................250
гидросистема, л...........................................................................................................180
система смазки двигателя, л........................................................................... 30
