Барабан галтовочный БГ-5000

Барабан галтовочный БГ-5000

1

2

37

0

0

300

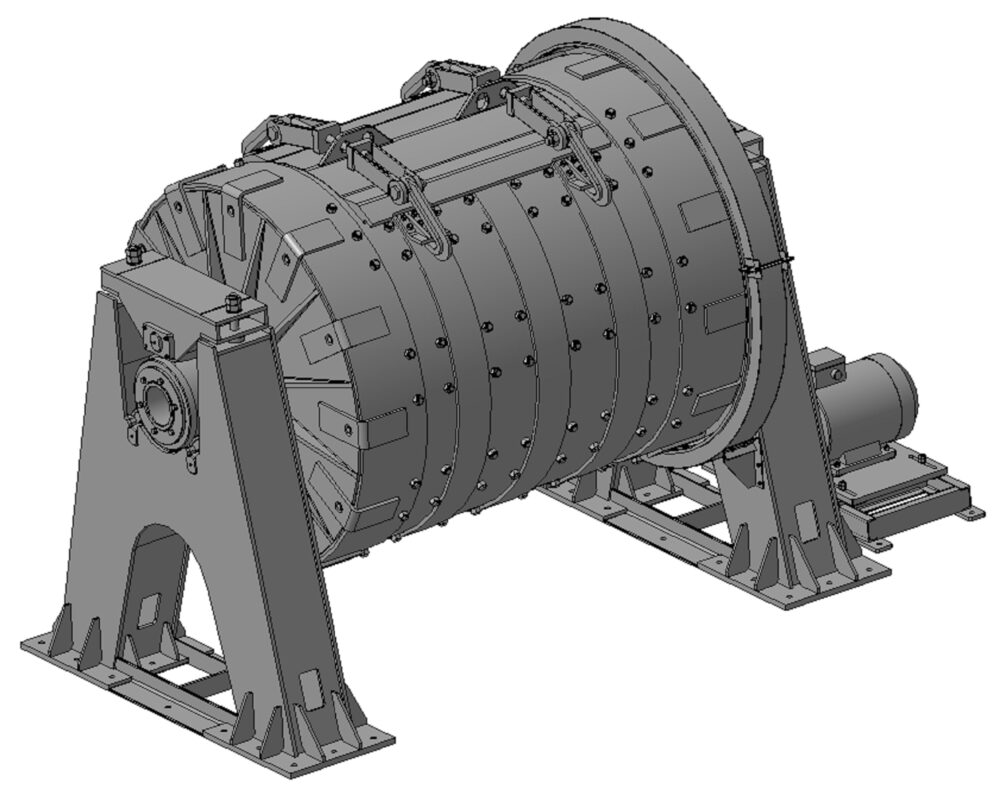

3D модель Барабан галтовочный БГ-5000

Применяется для обработки деталей после литья. Размеры реальные. Существующая конструкция. Разработка для применения при ремонте. Твердотельное моделирование. Модель : БГ-5000, Общий объем барабана - 10 м.куб., Максимальная загрузка 5 т., Частота вращения барабана - 16,3 об/мин., Мощность - 30кВт., Питание - 380 В., Габариты (ДхШхВ) - 4,6х2,7х2,8 м., Масса 23 т.

3D Модели Реальный объект. Масса 23 т.

Поделиться:

Автор

Viktor Kurnosov

Дата

04.06.2025

Язык

Русский

Состав

3D Сборка (в дереве предупреждения)

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

10.2-071.00.00.00 _ Барабан галтовочный Зеркальный.a3d
10.2-071.00.00.00 _ Барабан галтовочный Зеркальный.stp
10.2-071.00.00.00 _ Барабан галтовочный.a3d
10.2-071.00.00.01 _ Бронь барабана.m3d
10.2-071.00.00.02 _ Бронь специальная.m3d
10.2-071.00.00.03 _ Замок барабана.m3d
10.2-071.00.00.04 _ Болт брони .m3d
10.2-071.01.00.00 _ Блок передачи Зеркальный.a3d
10.2-071.01.00.00 _ Блок передачи.a3d
10.2-071.01.00.01 _ Вал выходной.m3d
10.2-071.01.00.02 _ Вал входной.m3d
10.2-071.01.00.03 _ Колесо m=12, z=32.m3d
10.2-071.01.00.04 _ Шестерня m=12, z=18.m3d
10.2-071.01.00.05 _ Шестерня m=16, z=17.m3d
10.2-071.01.00.06 _ Шкив тормозной.m3d
10.2-071.01.00.07 _ Втулка распорная.m3d
10.2-071.01.00.08 _ Втулка распорная.m3d
10.2-071.01.00.09 _ Втулка.m3d
10.2-071.01.00.10 _ Прокладка.m3d
10.2-071.01.00.11 _ Шайба торцовая.m3d
10.2-071.01.00.12 _ Корпус подшипников.m3d
10.2-071.01.00.13 _ Крышка глухая.m3d
10.2-071.01.00.14 _ Крышка проходная.m3d
10.2-071.01.00.15 _ Крышка проходная.m3d
10.2-071.01.00.16 _ Прокладка регулировочная.m3d
10.2-071.01.00.17 _ Шайба стопорная.m3d
10.2-071.02.00.00 _ Барабан.a3d
10.2-071.02.00.01 _ Венец зубчатый.m3d
10.2-071.02.00.02 _ Диск.m3d
10.2-071.02.00.03 _ Угольник.m3d
10.2-071.02.00.04 _ Шайба.m3d
10.2-071.02.01.00 _ Обечайка.a3d
10.2-071.02.01.01 _ Обечайка.m3d
10.2-071.02.01.02 _ Кольцо барабана.m3d
10.2-071.02.01.03 _ Пояс барабана.m3d
10.2-071.02.01.04 _ Зацеп.m3d
10.2-071.02.01.05 _ Винт М20х80.m3d
10.2-071.02.02.00 _ Днище правое.a3d
10.2-071.02.02.01 _ Цапфа.m3d
10.2-071.02.02.02 _ Втулка.m3d
10.2-071.02.02.03 _ Штифт.m3d
10.2-071.02.03.00 _ Днище левое.a3d
10.2-071.02.03.01 _ Цапфа.m3d
10.2-071.02.03.02 _ Втулка.m3d
10.2-071.03.00.00 _ Ролик.a3d
10.2-071.03.00.01 _ Ось.m3d
10.2-071.03.00.02 _ Корпус.m3d
10.2-071.03.00.03 _ Втулка.m3d
10.2-071.03.00.04 _ Кольцо.m3d
10.2-071.03.00.05 _ Кольцо.m3d
10.2-071.03.00.06 _ Крышка.m3d
10.2-071.04.00.00 _ Траверса.a3d
10.2-071.04.00.01 _ Планка.m3d
10.2-071.04.01.00 _ Корпус.a3d
10.2-071.04.01.01 _ Боковина.m3d
10.2-071.04.01.02 _ Плита.m3d
10.2-071.04.01.03 _ Плита.m3d
10.2-071.04.01.04 _ Стяжка.m3d
10.2-071.05.00.00 _ Крышка с замком.a3d
10.2-071.05.00.01 _ Крюк.m3d
10.2-071.05.00.02 _ Кронштейн.m3d
10.2-071.05.00.03 _ Ось.m3d
10.2-071.05.00.04 _ Шпилька.m3d
10.2-071.05.00.05 _ Гайка.m3d
10.2-071.05.00.06 _ Гайка.m3d
10.2-071.05.00.07 _ Крышка.m3d
10.2-071.06.00.00 _ Стойка левая.a3d
10.2-071.06.00.01 _ Боковина.m3d
10.2-071.06.00.02 _ Планка.m3d
10.2-071.06.00.03 _ Плита.m3d
10.2-071.06.00.04 _ Лист.m3d
10.2-071.06.00.05 _ Косынка.m3d
10.2-071.06.00.06 _ Дуга.m3d
10.2-071.06.00.07 _ Плита подошвы.m3d
10.2-071.06.00.08 _ Угольник.m3d
10.2-071.06.00.09 _ Косынка.m3d
10.2-071.06.00.10 _ Косынка.m3d
10.2-071.06.00.11 _ Косынка.m3d
10.2-071.06.00.12 _ Бобышка.m3d
10.2-071.06.00.13 _ Планка опорная.m3d
10.2-071.06.00.14 _ Лист.m3d
10.2-071.06.00.15 _ Лист.m3d
10.2-071.06.00.16 _ Лист.m3d
10.2-071.06.00.17 _ Лист.m3d
10.2-071.06.00.18 _ Лист.m3d
10.2-071.06.00.19 _ Лист.m3d
10.2-071.07.00.00 _ Стойка правая.a3d
10.2-071.08.00.00 _ Кожух.a3d
10.2-071.08.01.00 _ Корпус.a3d
10.2-071.08.01.01 _ Стенка.m3d
10.2-071.08.01.02 _ Щиток.m3d
10.2-071.08.01.03 _ Полукольцо.m3d
10.2-071.08.01.04 _ Полудиск.m3d
10.2-071.08.01.05 _ Обечайка.m3d
10.2-071.08.01.06 _ Крышка.m3d
10.2-071.08.01.07 _ Уголок.m3d
10.2-071.08.02.00 _ Крышка.a3d
10.2-071.08.02.01 _ Стенка.m3d
10.2-071.08.02.02 _ Обечайка.m3d
10.2-071.08.02.03 _ Дно.m3d
10.2-071.08.02.04 _ Сегмент.m3d
10.2-071.08.02.05 _ Планка.m3d
10.2-071.08.03.00 _ Кронштейн.a3d
10.2-071.08.03.01 _ Основание.m3d
10.2-071.08.03.02 _ Планка.m3d
10.2-071.08.03.03 _ Уголок.m3d
10.2-071.08.04.00 _ Кронштейн.a3d
10.2-071.08.04.01 _ Уголок.m3d
10.2-071.09.00.00 _ Привод.a3d
10.2-071.09.00.01 _ Винт.m3d
10.2-071.09.00.02 _ Зацеп.m3d
10.2-071.09.01.00 _ Рама.a3d
10.2-071.09.01.01 _ Упор.m3d
10.2-071.09.01.02 _ Гайка.m3d
10.2-071.09.01.03 _ Косынка.m3d
10.2-071.09.01.04 _ Планка.m3d
10.2-071.09.01.05 _ Опора.m3d
10.2-071.09.01.06 _ Перемычка.m3d
10.2-071.09.01.07 _ Швеллер.m3d
10.2-071.09.02.00 _ Плита.a3d
10.2-071.09.02.01 _ Плита двигателя.m3d
10.2-071.09.02.02 _ Накладка.m3d
10.2-071.09.02.03 _ Платик.m3d
10.2-071.09.03.00 _ Двигатель в сборе.a3d
10.2-071.09.03.01 _ Шкив.m3d
10.2-071.10.00.00 _ Кожух.a3d
10.2-071.10.00.01 _ Обечайка.m3d
10.2-071.10.00.02 _ Стенка.m3d
10.2-071.10.00.03 _ Ребро.m3d
10.2-071.11.00.00 _ Кожух.a3d
10.2-071.11.01.00 _ Полукожух.a3d
10.2-071.11.01.01 _ Обечайка.m3d
10.2-071.11.01.02 _ Стенка.m3d
10.2-071.11.01.03 _ Борт.m3d
10.2-071.11.01.04 _ Полукольцо.m3d
10.2-071.11.01.05 _ Щиток.m3d
10.2-071.11.01.06 _ Квадрат.m3d
10.2-071.11.01.07 _ Квадрат.m3d
10.2-071.11.01.08 _ Уголок.m3d
10.2-071.11.01.09 _ Уголок.m3d
10.2-071.11.01.10 _ Квадрат.m3d
10.2-071.11.01.11 _ Уголок.m3d
10.2-071.11.01.12 _ Платик.m3d
10.2-071.11.02.00 _ Кронштейн.a3d
10.2-071.11.02.01 _ Основание.m3d
10.2-071.11.02.02 _ Ребро.m3d
10.2-071.11.02.03 _ Уголок.m3d
10.2-071.11.03.00 _ Кронштейн.a3d
10.2-071.11.03.01 _ Основание.m3d
10.2-071.11.03.02 _ Ребро.m3d
10.2-071.11.03.03 _ Уголок.m3d
10.2-071.11.04.00 _ Кронштейн.a3d
10.2-071.11.04.01 _ Основание.m3d
10.2-071.11.04.02 _ Ребро.m3d
10.2-071.11.04.03 _ Проушина.m3d
Бронировка барабана.a3d
Двигатель АИР225М8.m3d
Двигатель со шпонкой.a3d
Ремень D(Г)-5000 IV ГОСТ 1284.1-89.m3d
Сборка брони барабана.a3d
Траверса _ 10.2-071.04.00.00 СБ.a3d
Шпонка 18х11х125.m3d
Шпонка 22х14х110.m3d
Шпонка 22х14х125.m3d
Шпонка 25х14х125.m3d
