Сборник чертежей по автомобилям БелАЗ

БелАЗ: Белорусский автомобильный завод. Основан в СССР в 1948г, один из крупнейших в мире и единственный в СНГ производитель карьерной техники. В данном архиве Вы найдете чертежи по автомобилям БелАЗ.

Чертежи деталей:
Чертежи элементов кузова БелАЗ
Конец карданного вала 548А-2202020-10. Был выдан в качестве изделия, относительно которого было необходимо модернизировать тех. процесс и перевести с единичного производства на массовое
Чертеж стояночный тормоз БелАЗ-548А

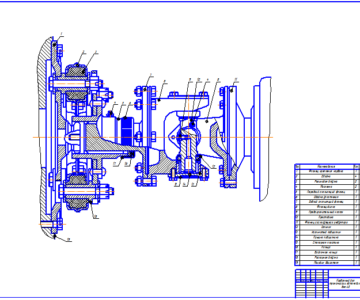

Чертеж карданный вал автомобиля БелАЗ-548А. Тут представлен не полный сборочный чертеж карданного вала. Не хватает двух фланцев и крестовин на концах. В остальном же все норм. Все размеры соответствуют оригинальному узлу. Спецификация не сохранилась, но вбив в гугле "карданный вал БелАЗ-548А" вы наткнетесь на множество статей с описанием работы трансмисии автомобиля БелАЗ, где будут картинки с этим карданом, под картинками стоят цифры 1,2,3,4,5 и т.д. с обозначением основных частей. Берите оттуда если надо.
Чертеж Балка передней оси

Чертежи машин:
Чертеж бульдозер БелАЗ-7823
Чертеж самосвал БелАЗ-540
Чертеж скрепер БелАЗ-531

Состав: Сборник чертежей Язык документа

Софт: AutoCAD + КОМПАС 3D

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Сборник чертежей по автомобилям БелАЗ

Белаз/
Белаз/Belaz.dwg
Белаз/Belaz.frw
Белаз/~$Кузов.cd~
Белаз/~$ЛАЗ-531.cd~
Белаз/~$лаз-7823.cd~
Белаз/Балка передней оси.cdw
Белаз/БЕЛАЗ-531.cdw
Белаз/БелАЗ-540.dwg
Белаз/Белаз-7823.cdw
Белаз/Кузов.cdw
Белаз/Сборочный А1.dwg
Белаз/Стояночный тормоз.cdw
Белаз/Чертеж детали А2.dwg
