Бульдозер на базе К-701

Пермский национальный исследовательский политехнический университет
Кафедра автомобили и технологические машины
Курсовой проект по дисциплине:"Машины для земляных работ"
На тему:"Бульдозер на базе погрузчика К-701"
Пермь 2014

Курсовой проект содержит 3 листа А1 графической части, 40 листов ПЗ,
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БУЛЬДОЗЕРА 5
РАСЧЕТ ОСНОВНЫХ ПАРАМЕТРОВ 6
ТЯГОВЫЙ РАСЧЕТ БУЛЬДОЗЕРА 9
РАСЧЕТ НА ПРОЧНОСТЬ БУЛЬДОЗЕРНОГО ОБОРУДОВАНИЯ 12
РАСЧЕТ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ РАБОЧЕГО ОБОРУДОВАНИЯ 31
РАСЧЕТ ПРОИЗВОДИТЕЛЬНОСТИ 33
РАСЧЕТ УСТОЙЧИВОСТИ БУЛЬДОЗЕРА 35
ТЕХНИКА БЕЗОПАСНОСТИ 37
СПИСОК ЛИТЕРАТУРЫ 39

Технические характеристики
Габаритные размеры, мм -длина 7460
-ширина 3650
-высота 3490
Скорость максимальная, км/ч 30
Масса эксплуатационная, кг 15800
Объем топливного бака, л 320 + 320
Модель ЯМЗ-238НД-3
Мощность, л.с 235
КПП - механическая, четырехрежимная, с гидравлическим
переключением передач без рарыва потока мощности в
пределах одного режима.16 скоростей переднего
и 8 заднего хода.
Подвеска
подмоторного моста жесткая
грузового моста жесткая
бульдозерное оборудование устанавливаетсяна грзовой полураме
Высота отвала, мм 1130
Ширина отвала, мм 3750

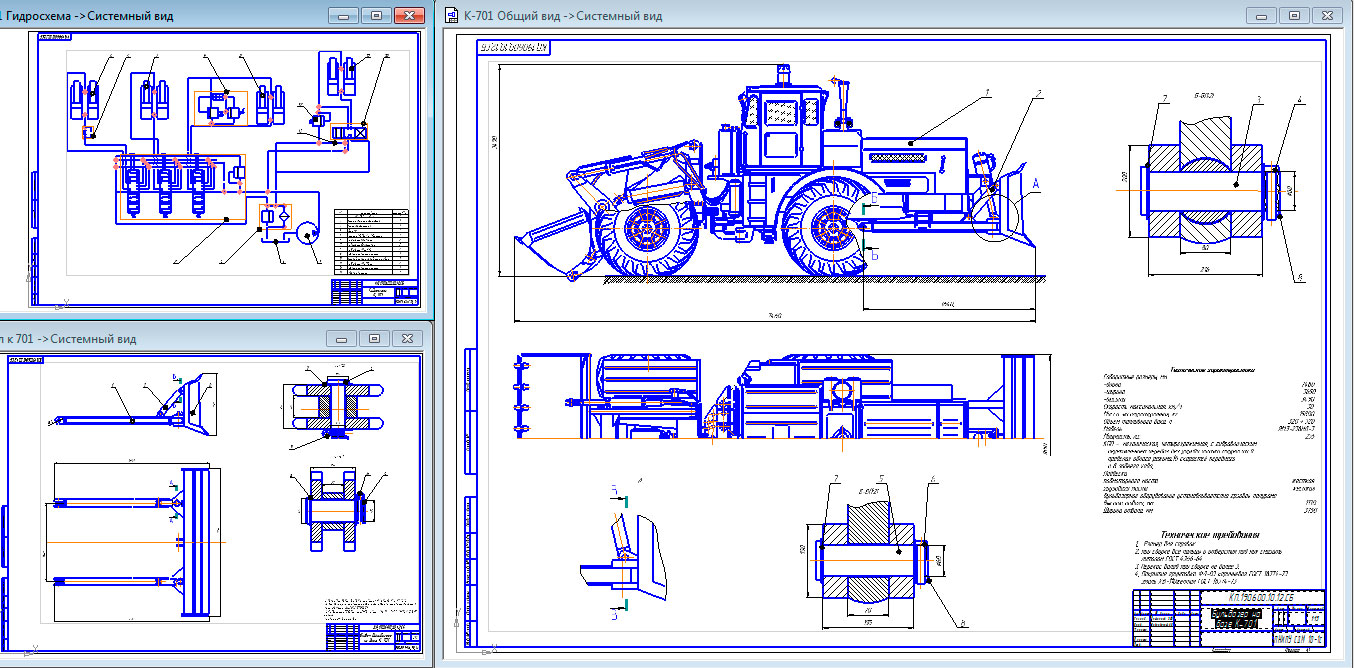

Состав: К-701 гидросхема, К-701 Общий вид, отвал к К-701, спецификации Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:
К-701 Гидросхема.cdw
К-701 Общий вид.cdw
отвал к 701.cdw
ПЗ.docx
спецификация.cdw
спецификация2.cdw
