Бульдозер на базе трактора МТЗ-82

Белорусский национальный технический университет
Кафедра строительные и дорожные машины
Факультет транспортных коммуникаций
Курсовой проект по дисциплине "Строительная механика и расчет металлоконструкций"
На тему "Отвал бульдозера"
Минск 2021

Исходные данные: a=0,840м; q1=27кН; L=2,1м; b=0,420м; q2=q1=27кН. Масса бульдозера 3370 кг; Масса отвала 400 кг.

Цель работы - разработка конструкции отвала бульдозера на базе трактора МТЗ-82. Построение эпюр поперечных сил изгибающих моментов.

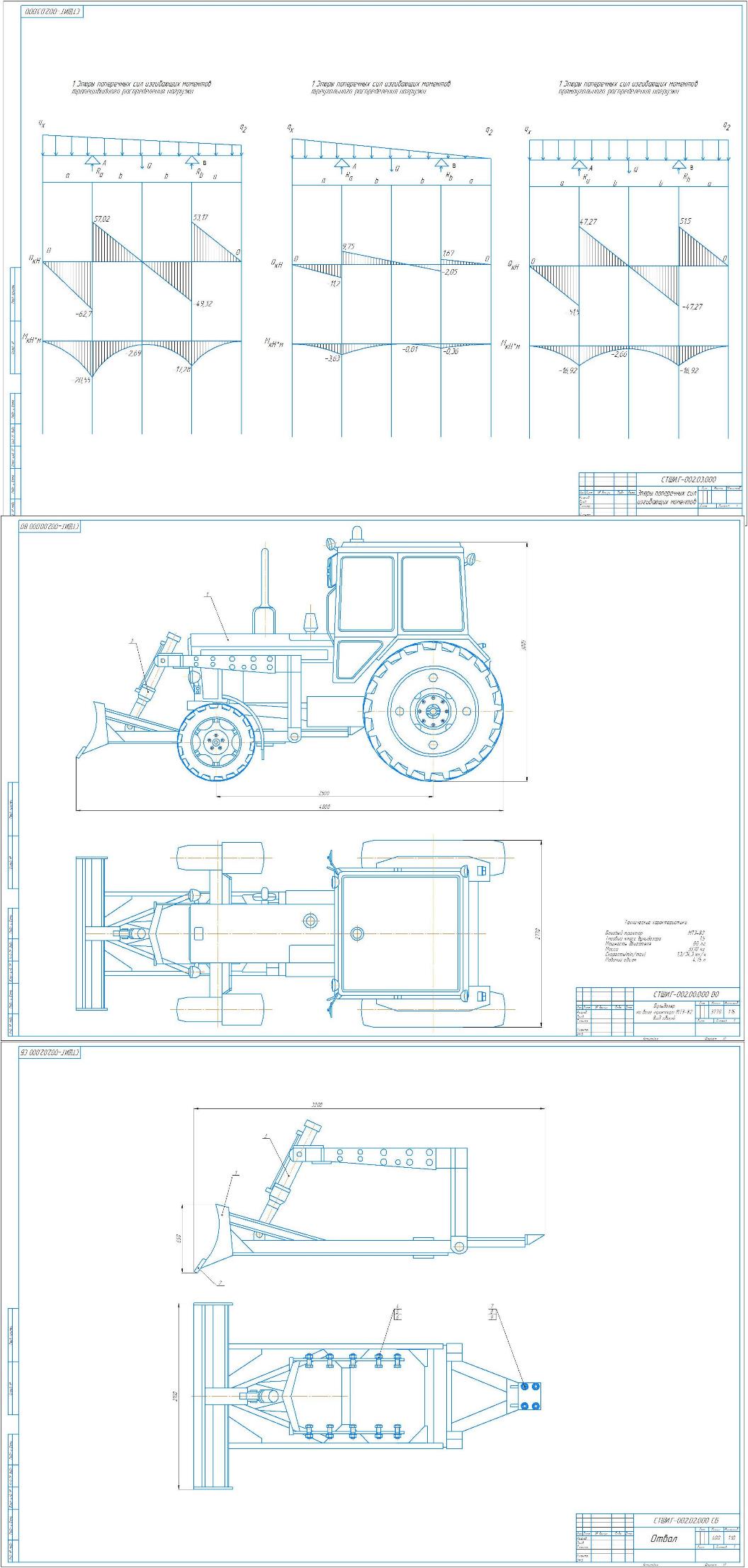

Графическая часть содержит общий вид бульдозера на базе трактора МТЗ-82, отвал бульдозера, эпюры поперечных сил изгибающих моментов.

Оглавление
ВВЕДЕНИЕ
1 ОПИСАНИЕ УСТРОЙСТВА РАБОЧЕГО ОБОРУДОВАНИЯ МАШИНЫ
1.1Классификация бульдозерных отвалов
2 ОПИСАНИЕ БАЗОВОЙ МАШИНЫ С БУЛЬДОЗЕРНЫМ ОТВАЛОМ
2.1 Достоинства и недостатки
2.2 Устройство
2.3 Технические характеристики
3 РАСЧЕТ РАБОЧЕГО БУЛЬДОЗЕРНОГО ОТВАЛА
3.1 Расчет балки
3.2 Расчет прямоугольной эпюры
3.3 Расчет треугольно распределенной нагрузки
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
