Конкурс асов 3D-моделирования

Бульдозер с неповоротным отвалом на базе Т-130 3D модель

Ярославский государственный технический университет
Кафедра "Строительные и дорожные машины"
Ярославль 2016

Исходные данные:
Базовый трактор Т-130
тяговый класс 10
мощность, кВт 103
Управление гидравлическое
Наибольшая скорость движения, км/ч 12,2
Масса, кг 12720
Бульдозерное оборудование
длина отвала, мм 3220
высота, мм 1200
Подъем над опорной поверхностью, мм 890
Заглубление, мм 335

Отвал — навесное оборудование для бульдозеров, автогрейдеров, погрузчиков и малотоннажных автомобилей, используемое для разработки грунтов, снегоуборочных работ и для других операций. В зависимости от характера работы применяют отвалы различной конструкции. При разработке сыпучих и рыхлых грунтов целесообразно к отвалу крепить открылки-удлинители. Это позволяет повысить производительность бульдозера на 40—50%. Открылки делают из листовой стали толщиной 10—14 мм; прикрепляют их к отвалу болтами. Если бульдозер работает длительное время на одних и тех же грунтах, то их приваривают. Нижнюю кромку открылок устанавливают выше режущей кромки отвала на 100—150 мм, т. е. на обычной глубине резания.

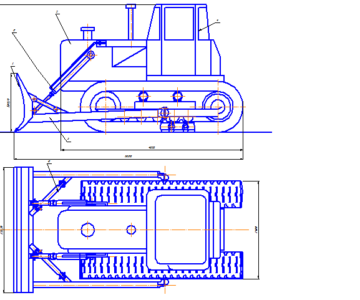

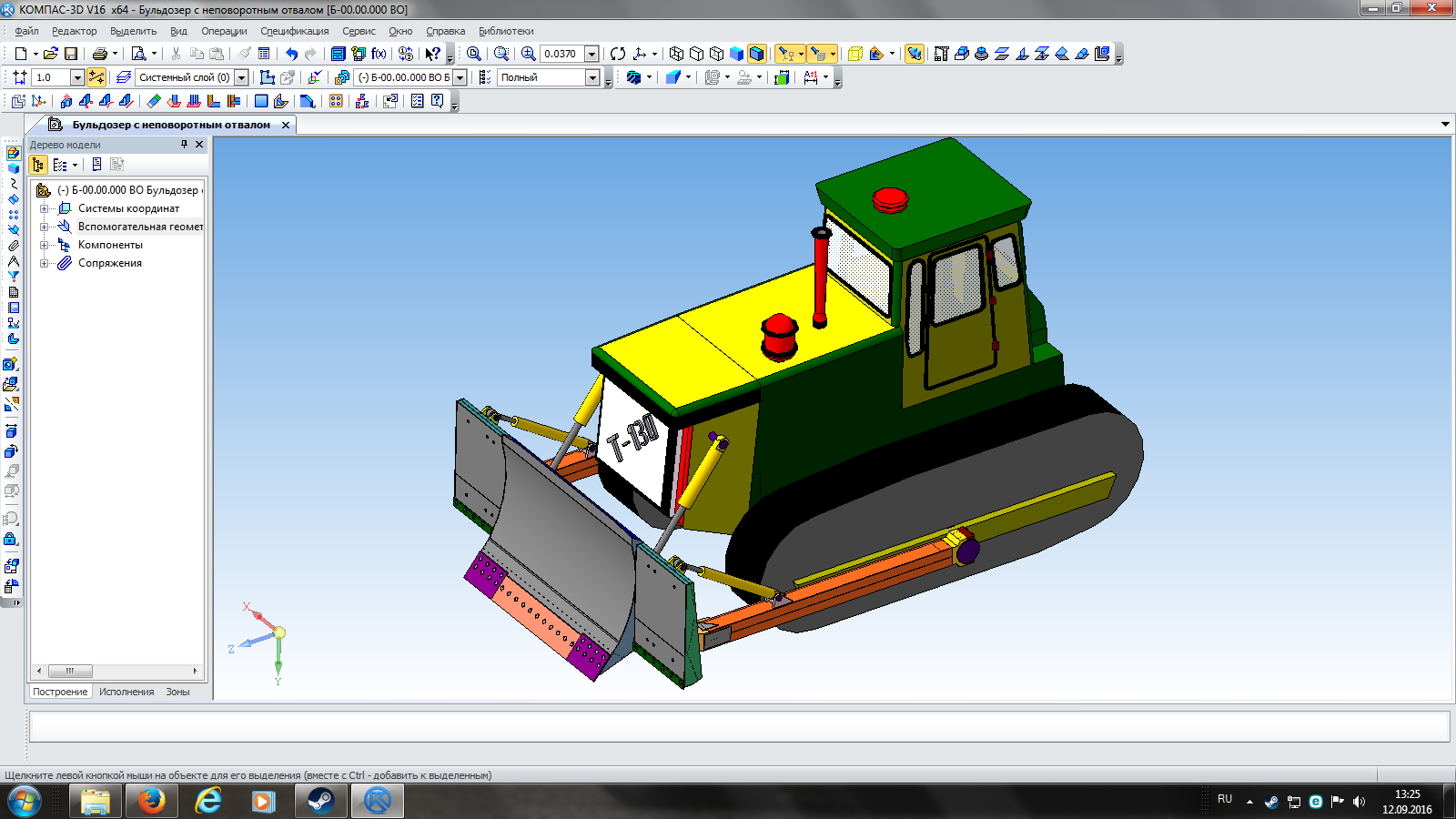

Состав: 3D Сборка, Бульдозер с неповоротным отвалом (ВО), Оборудование рабочее (СБ), Отвал (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 16
