Бульдозер с поворотным отвалом на базе Т-170 (Т-180)

Сибирская автомобильная дорожная академия
Кафедра Землеройных машин и оборудования
Курсовой проект по дисциплине "Землеройные машины"
На тему «Бульдозер с поворотным отвалом на базе Т-170»
Омск 2016

От модератора: в комментариях пишут что это Т-180 а не Т-170. Так что автор работы тут выдает одно за другое.

Общие показатели
Масса конструкционная, кг 14950
Дорожный просвет, мм 550
Тяговый класс 15
База, мм 3220
Колея, мм 2040
Двигатель
Марка двигателя Д-180
Мощность двигателя, л.с. (кВт) 130 (175)
Удельный расход топлива, г/кВт (г/л. с.ч.) 238 (175)
Габаритные размеры
Длина, мм 5420
Ширина, мм 2740
Высота, мм 2825
Удельное давление на грунт, МПа 0,05

Содержание
1. Обзор и анализ конструкций бульдозеров……………….……………… 4
2. Выбор основных параметров бульдозера………………..……………… 5
3. Тяговый расчет бульдозера………………………………………………… 9
4. Расчет механизмов управления…………………………………………… 13
5. Расчёт на прочность…………………………….………………………… 22
Заключение…………………………………………………………………….… 24
Список использованной литературы………………………….……………….. 25

Состав: ПЗ,Отвал(СБ),Отвал(СП),Бульдозес с поворотным отвалов(ВО) Язык документа

Софт: КОМПАС-3D 16

Файлы:
здм/

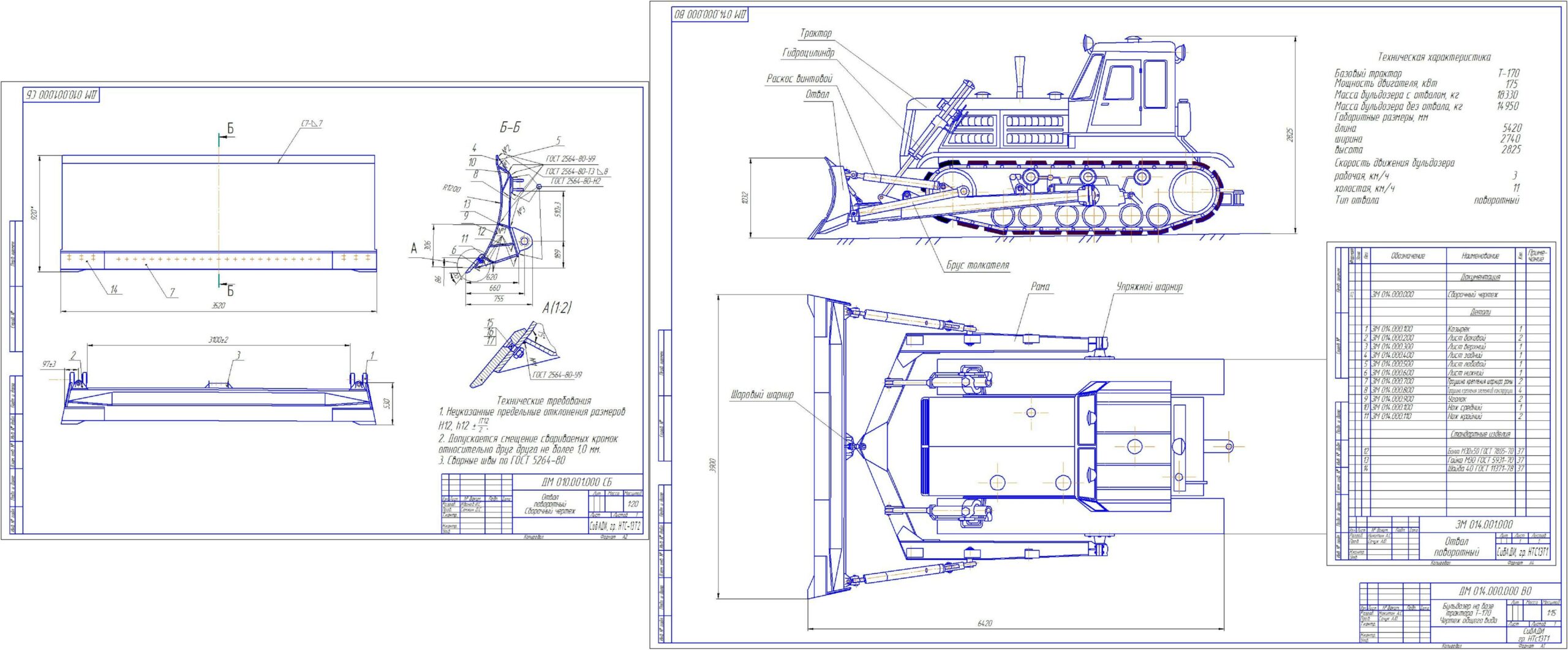

здм/T-180_s_povorotnym_otvalom_v111.cdw
здм/Otval_SB.cdw
здм/Buldozer_s_povorotnym_otvalom_T-180.docx
здм/Otval_SPec.cdw
