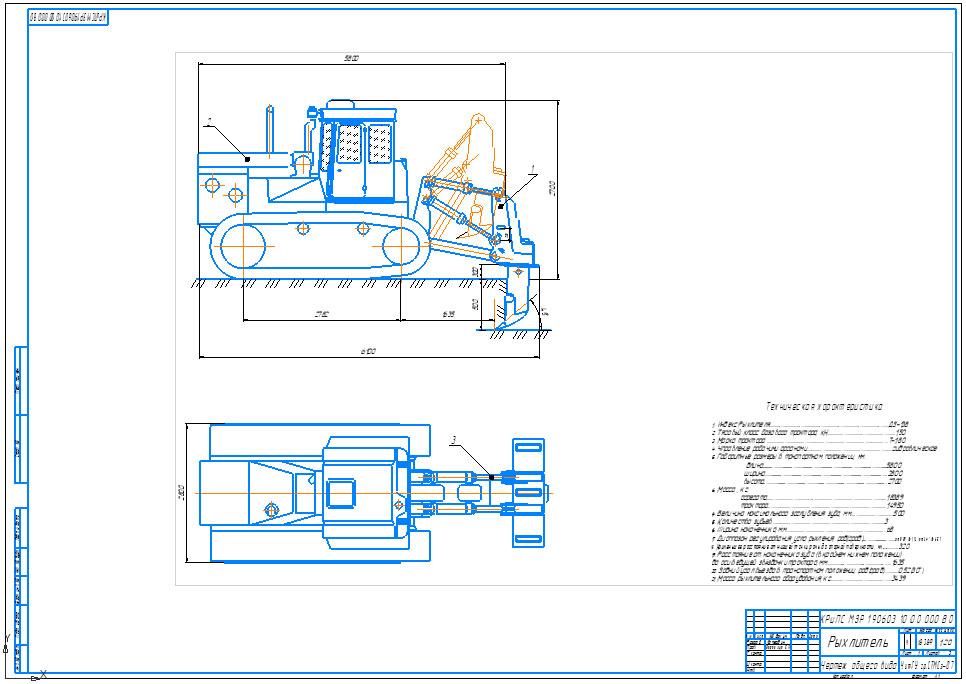

Чертеж Бульдозер Т-170 с рыхлителем
Техническая характеристика
1. Индекс Рыхлителя ДЗ-138
2. Тяговый класс базового трактора, кН 150
3. Марка трактора Т-180
4. Управление рабочими органами гидравлическое
5. Габаритные размеры в трнспортном положении, мм.
длина 5800
ширина 2800
высота 2700
6. Масса , кг.
агрегата 18389
трактора 14950
14. Величина максимального заглубления зуба, мм 500
15. Количество зубьев 3
16. Ширина наконечника, мм 68
17. Диаппазон регулирования угла рыхления, рад(град) от 0,59 до 1,13 (от 34 до 65)
18. Наименьшее расстояние от низшей точки рамы до опорной поверхности, мм 320
19. Расстояние от наконечника зуба (в крайнем нижнем положении)
до оси ведущей звёздочки трактора, мм 1635
20. Задний угол вьезда в транспортном положении, рад(град) 0,52(30)
21. Масса рыхлительного оборудования, кг 3439
