Челюстной ковш для трактора МТЗ

2
8
998
11
0
100

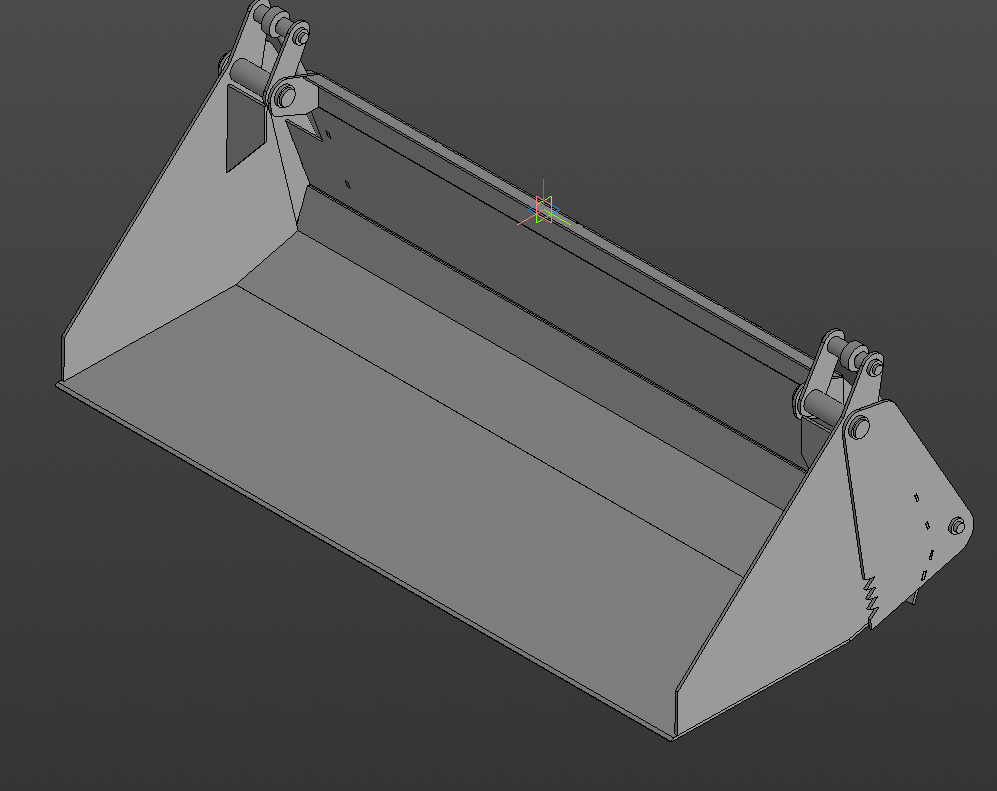

Разработанный челюстной ковш для трактора"МТЗ" (можно на любой изменив крепление)

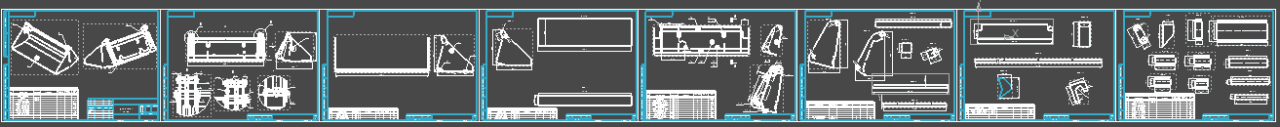

В составе проекта: модель,чертёж,dxf детали для плазмы.
Данный ковш был собран и используется в работе.
Объем ковша 0,9 м3


Сообщить о проблеме
Дата
22.10.2025
Язык
Русский
Состав
3D Сборка (в дереве предупреждения), dxf файлы
Софт
КОМПАС-3D 23 Как открыть?
1 (1 отзыв)
Задать вопрос
Содержимое архива
    • icon-БоковаяСтенка Лист8 2шт.dxf БоковаяСтенка Лист8 2шт.dxf
    • icon-ВепхняяСтенка Лист5 1шт.dxf ВепхняяСтенка Лист5 1шт.dxf
    • icon-ВерхПеред.m3d ВерхПеред.m3d
    • icon-ВерхСтенкИЗ.m3d ВерхСтенкИЗ.m3d
    • icon-Втукла ф55 ср.m3d Втукла ф55 ср.m3d
    • icon-Втулка Верхняя ГЦ-левая.m3d Втулка Верхняя ГЦ-левая.m3d
    • icon-Втулка Верхняя ГЦ.m3d Втулка Верхняя ГЦ.m3d
    • icon-ВтулкаНЛ ГЦ.m3d ВтулкаНЛ ГЦ.m3d
    • icon-ВтулкаП ГЦ.m3d ВтулкаП ГЦ.m3d
    • icon-Втулка ф55.m3d Втулка ф55.m3d
    • icon-ЗаднийНож.m3d ЗаднийНож.m3d
    • icon-ЗаднийНож Лист8 1шт.dxf ЗаднийНож Лист8 1шт.dxf
    • icon-ЗадняяВерхСтенка Лист5 1шт.dxf ЗадняяВерхСтенка Лист5 1шт.dxf
    • icon-ЗадняяСтенка.m3d ЗадняяСтенка.m3d
    • icon-ЗадняяЧасть.a3d ЗадняяЧасть.a3d
    • icon-Задняя нижняя стенка Лист5 1шт.dxf Задняя нижняя стенка Лист5 1шт.dxf
    • icon-Корпус маленького цилиндра .m3d Корпус маленького цилиндра .m3d
    • icon-КосынкаВтулки.m3d КосынкаВтулки.m3d
    • icon-КосынкаВтулки Лист8 2шт.dxf КосынкаВтулки Лист8 2шт.dxf
    • icon-КосынкаЗадняя.m3d КосынкаЗадняя.m3d
    • icon-Косынка Лист5 2шт.dxf Косынка Лист5 2шт.dxf
    • icon-КрюкБыстросъема Лист24 2шт.dxf КрюкБыстросъема Лист24 2шт.dxf
    • icon-КрюкВ.m3d КрюкВ.m3d
    • icon-НизПеред.m3d НизПеред.m3d
    • icon-ОснвоаниеПроушины Лист5 2шт.dxf ОснвоаниеПроушины Лист5 2шт.dxf
    • icon-ОснованиКрюка Лист5 2шт.dxf ОснованиКрюка Лист5 2шт.dxf
    • icon-ОснованиеВерхнейПроушины.m3d ОснованиеВерхнейПроушины.m3d
    • icon-ОснованиеЗаднее Лист8 1шт.dxf ОснованиеЗаднее Лист8 1шт.dxf
    • icon-ОснованиеНижнейПроушины.m3d ОснованиеНижнейПроушины.m3d
    • icon-ОснованиеПереднее Лист8 1шт.dxf ОснованиеПереднее Лист8 1шт.dxf
    • icon-Палец45.m3d Палец45.m3d
    • icon-Палец ГЦ.m3d Палец ГЦ.m3d
    • icon-ПалецГЦ В.m3d ПалецГЦ В.m3d
    • icon-ПередняяЧасть.a3d ПередняяЧасть.a3d
    • icon-ПроушинаНиз.m3d ПроушинаНиз.m3d
    • icon-РеброВерхнее.m3d РеброВерхнее.m3d
    • icon-РеброВерхнейСтенки Лист5 1шт.dxf РеброВерхнейСтенки Лист5 1шт.dxf
    • icon-СТенка Внутреняя Лист8 2шт.dxf СТенка Внутреняя Лист8 2шт.dxf
    • icon-СборкаГЦ.a3d СборкаГЦ.a3d
    • icon-СборкаКовша.a3d СборкаКовша.a3d
    • icon-СборкаКовша.stp СборкаКовша.stp
    • icon-Серьга.m3d Серьга.m3d
    • icon-Серьга Лист8 2шт.dxf Серьга Лист8 2шт.dxf
    • icon-СтенаЗ.m3d СтенаЗ.m3d
    • icon-Стенка 748х736 Лист8 2шт.dxf Стенка 748х736 Лист8 2шт.dxf
    • icon-СтенкаП.m3d СтенкаП.m3d
    • icon-УхоБыстросъема Лист24 2шт.dxf УхоБыстросъема Лист24 2шт.dxf
    • icon-УхоН.m3d УхоН.m3d
    • icon-УхоН ГЦ.m3d УхоН ГЦ.m3d
    • icon-Челюстной ковш.cdw Челюстной ковш.cdw
    • icon-шток гидроцилиндра маленький .m3d шток гидроцилиндра маленький .m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
user-avatar
09.02.2026 в 22:38
Оценка:
Размеры: Не проверены
Оформление: Не проверено

такой конструкции ковш изготавливать не рекомендую.края ковша в районе гц открыты очень сильно и это ослабляет жесткость.механизм открывания громоздкий и просто прилеплен внутри ковша.В общем его полностью переделывать надо

user-avatar
09.02.2026 в 23:52

Данный ковш был выполнен для одного человека, весь конструктив утвержден был им. Ковш собран и используется, его устроило. Если нужен определённый конструктив, то обратитесь во вкладке \"Фриланс,услуги\" выполним по вашему заданию.
