Чертеж экскаватор ЭКГ-5А

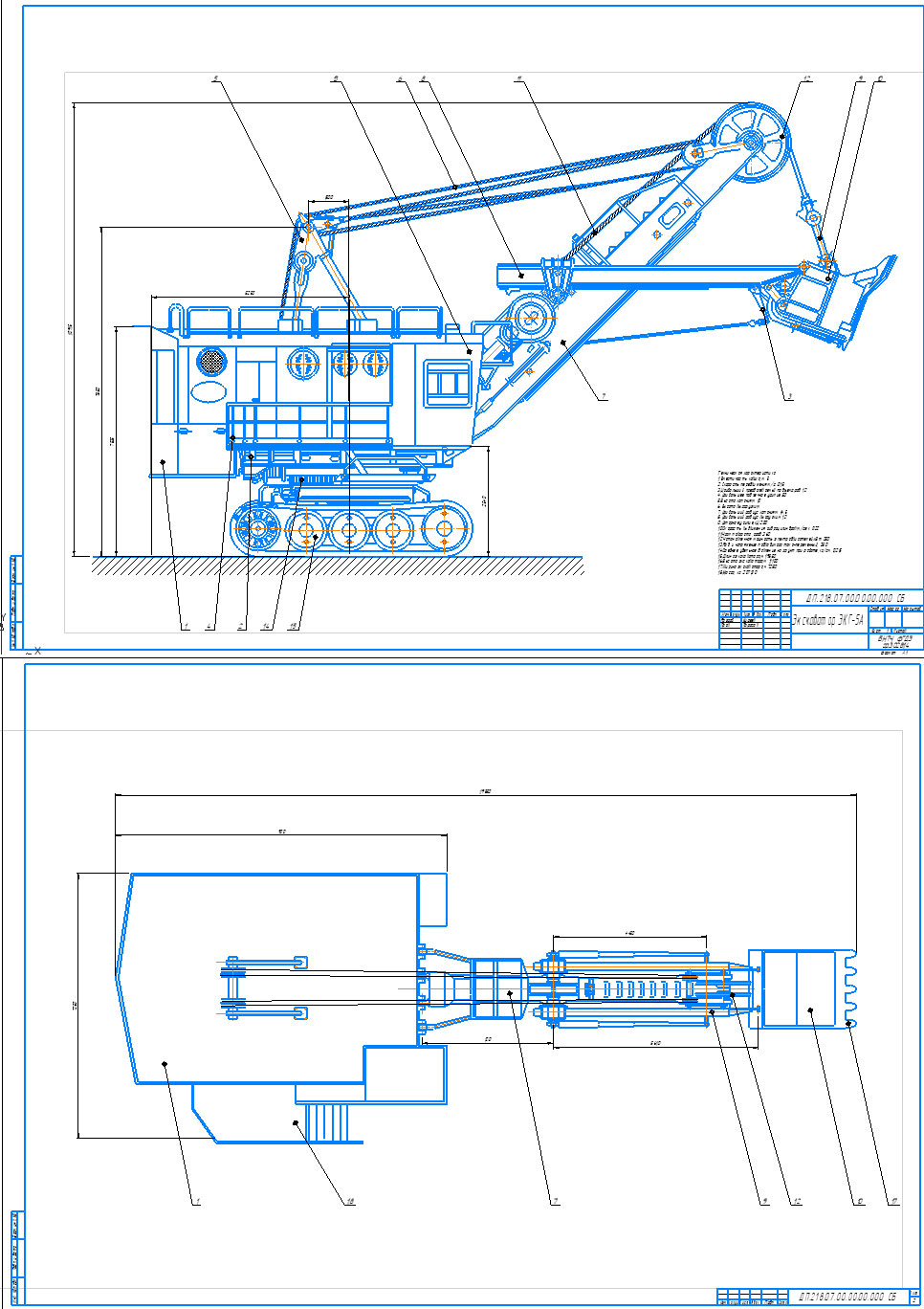

Сборочный чертеж экскаватора ЭКГ-5А, 2 вида и спецификация. БНТУ, ФГДЭ гр.102814

Техническая характеристика
1.Вместимость ковша ,м 5
2.Скорость передвижения.м/c 0.15
3.Наибольший преодолеваемый подъем.град 12
4.Наибольшее подъемное усилие 50
5.Высота копания,м 10
6.Высота выггрузки,м
7.Наибольший радиус копания.м 14.5
8.Наибольший радиус выгрузки.м 12
0.Напорное усилие,кН 200
10.Скорость выдвижения гидроцилиндров,м/сек 0.22
11.Угол поворота ,град 360
12.Установленная мощность электродвигателей,кВт 250
13.Род и напряжение подводимого тока-переменный, 380
14.Среднее удельное давление на грунт при работе,кг/см 0,215
15.Длина экскаватора,м 19850
16.Высота экскаватора,м 11100
17.Ширина экскаватора,м 7250
18.Масса, кг 207130

Бонусом расчет на Электропривод механизма подъёма экскаватора ЭКГ-5А
Содержание
1. Исходные данные 3
2. Расчёт механизма подъёма для ЭКГ-5А 6
3. Расчёт параметров силовой части электропривода 8
4. Расчёт параметров регулятора момента 10
5. Расчёт параметров регулятора скорости 12
6. Расчёт статических и динамических характеристик электропривода
аналитическими методами и проверка методом моделирования 15
7. Расчёт нагрузочной диаграммы и тахограммы электропривода 17
8. Выбор электродвигателей для заданного механизма 20

Состав: Вид общий (ВО), Спецификация, Зуб Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
ЭКГ-5/
ЭКГ-5/~$сковатор ЭКГ-5 (2 листа) v16.cd~
ЭКГ-5/Зуб ковша.cdw
ЭКГ-5/ЭКГ 5А.dwg
ЭКГ-5/Экскаватор ЭКГ-5 v16.spw
ЭКГ-5/Экскаватор ЭКГ-5.spw
ЭКГ-5/Эксковатор ЭКГ-5 (2 листа) v16.cdw
ЭКГ-5/Эксковатор ЭКГ-5 (2 листа).cdw
ЭКГ-5/Эксковатор ЭКГ-5 (а2) v16.cdw
ЭКГ-5/Эксковатор ЭКГ-5 (а2).cdw
ЭКГ-5/Электропривод механизма подъёма.docx
