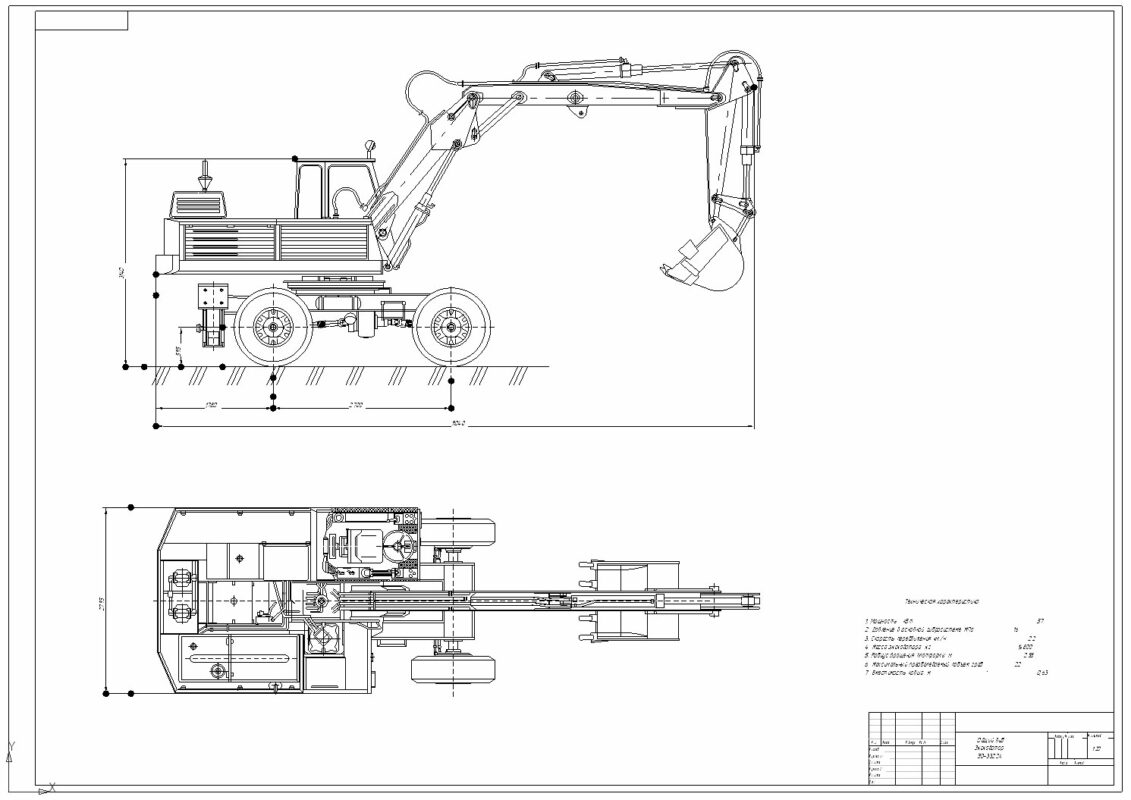

Чертеж Экскаватора ЭО-3322А

Экскаватор ЭО 3322А для землеройных работ, с обратной лопатой. В настоящее время используется редко, но часто попадается в заданиях для Курсовых работ.
Обратная лопата это оборудование экскаватора, предназначенное для разработки грунта ниже уровня стоянки экскаватора при рытье котлованов, траншей. В отличие от прямой лопаты обратной лопатой грунт копают движением ковша на себя.

Техническая характеристика
1. Мощность кВт 57
2. Давление в основной гидросистеме МПа 16
3. Скорость передвижения км/ч 22
4. Масса экскаватора кг 14800
5. Радиус вращения платформы м 2,58
6. Максимальный преодолеваемый подъем град 22
7. Вместимость ковша м 0,63

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 14

Файлы:
ЭО3322А.frw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

в описании прямая лопата, на картинке обратная. Вы уж определитесь
