Чертеж каток АМКОДОР 6622В

БНТУ кафедра СДМ 2012

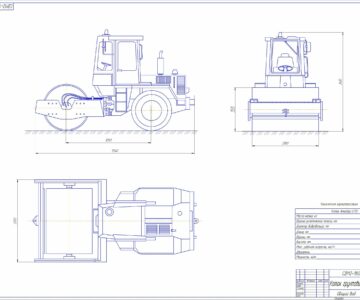

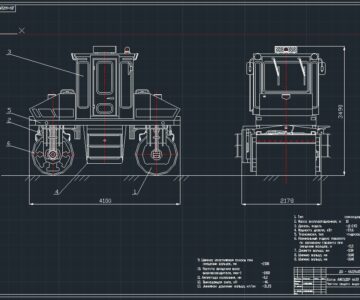

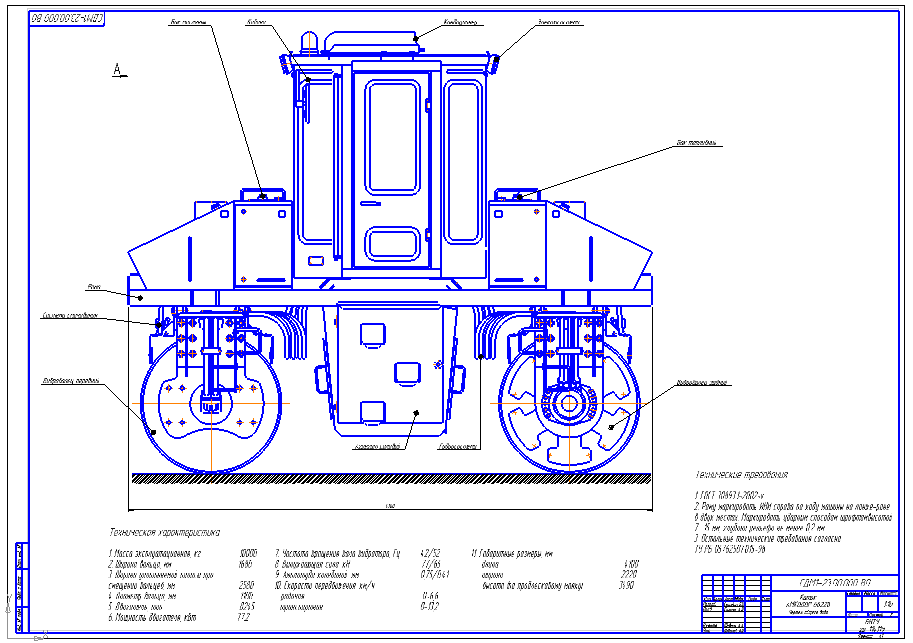

чертеж общего вида катка амкадор

Техническая характеристика
1. Масса эксплуатационная, кг 10000
2. Ширина вальца, мм 1680
3. Ширина уплотняемой полосы при смещении вальцев, мм 2580
4. Диаметр вальца, мм 1100
5. Двигатель, тип Д245
6. Мощность двигателя, кВт 77.2
7. Частота вращения вала вибратора, Гц 42/52
8. Вынуждающая сила, кН 77/65
9. Амплитуда колебаний, мм 0,75/0,41
10. Скорости передвижения, км/ч
рабочая 0-6,6
транспортная 0-13,2
11. Габаритные размеры, мм
длина 4100
ширина 2220
высота (по проблесковому маяку) 3490

Состав: Вид спереди и вид сбоку Язык документа

Софт: КОМПАС-3D 14

Файлы:
общий вид готова !!!!!!НЕТ\об вид.cdw
общий вид готова !!!!!!НЕТ\об вид.cdw.bak
общий вид готова !!!!!!НЕТ\общий вид 2.cdw
общий вид готова !!!!!!НЕТ\общий вид 2.cdw.bak
общий вид готова !!!!!!НЕТ\Спецификация общий вид.docx
общий вид готова !!!!!!НЕТ
