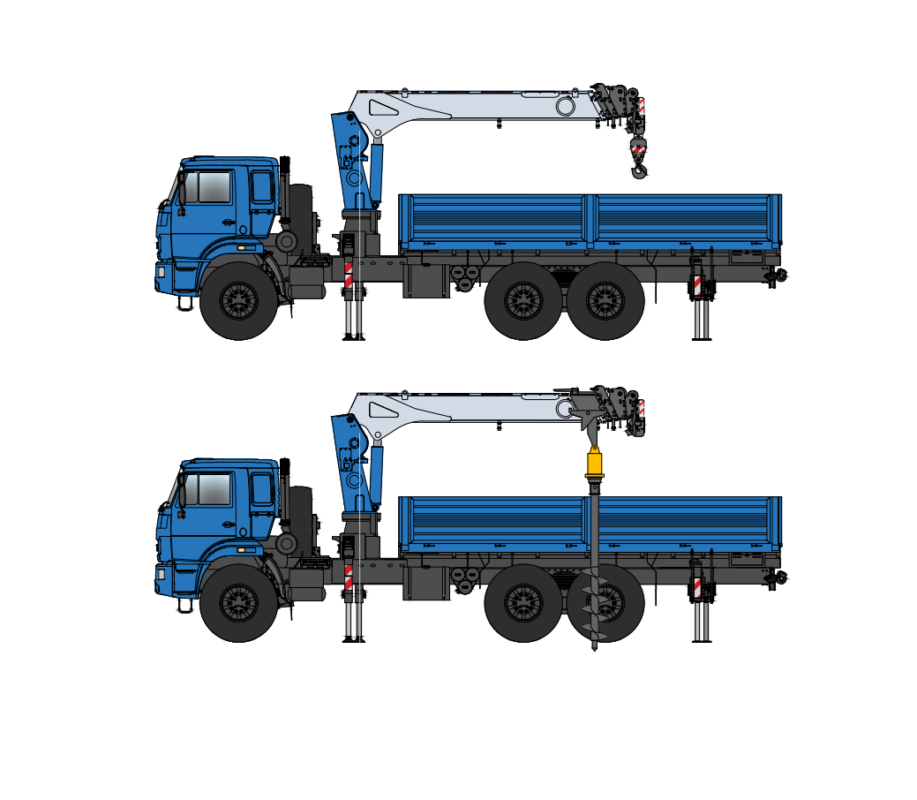

Динамический блок бортового автомобиля КАМАЗ-65115 с КМУ-150 Галичанин в масштабе 1:1 для разработки ППР. Представлены виды сбоку, спереди, сзади с обычной стрелой и буровой установкой.
Основные характеристики:
- Длина стрелы - 19 м;
- Максимальный вылет стрелы без бура - 19 м;
- Максимальный вылет стрелы с буром - 6,5 м;
- Грузоподъемность - 7 т;
- Вылет выносных опор - 5,6 м;
- Глубина бурения - 8,5 м.
Изменение вида, длины стрелы и положение крюка и бура осуществляется через ручки параметров при выделении блока.
- Главная -
- Чертежи -
- Макросы, скрипты, блоки -
- Динамический блок КАМАЗа с КМУ-150
Динамический блок КАМАЗа с КМУ-150
0
15
769
25
2
20
Автор
Roman
Дата
04.03.2024
Язык
Русский
Состав
Вид сбоку, вид сбоку с буром, вид спереди, вид спереди с буром, вид сзади, вид сзади с буром
Софт
AutoCAD 2018
Как открыть?
Содержимое архива
-
КМУ-150.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
2
Чтобы оставить комментарий, необходимо войти
Добрый день! Вопросик, когда ставлю вид спереди или сзади, то при нажатии отзеркаливания, не отзеркаливается стрела, а только отдельные элементы. Скажите, так и должно быть или нет? И можно это как-то реализовать?
Стрелу можно развернуть только отзеркалив весь блок через команду автокада"Отразить зеркально". Через параметр блока к сожалению реализовать разворот стрелы не получается, т.к. блок от этого ломается
