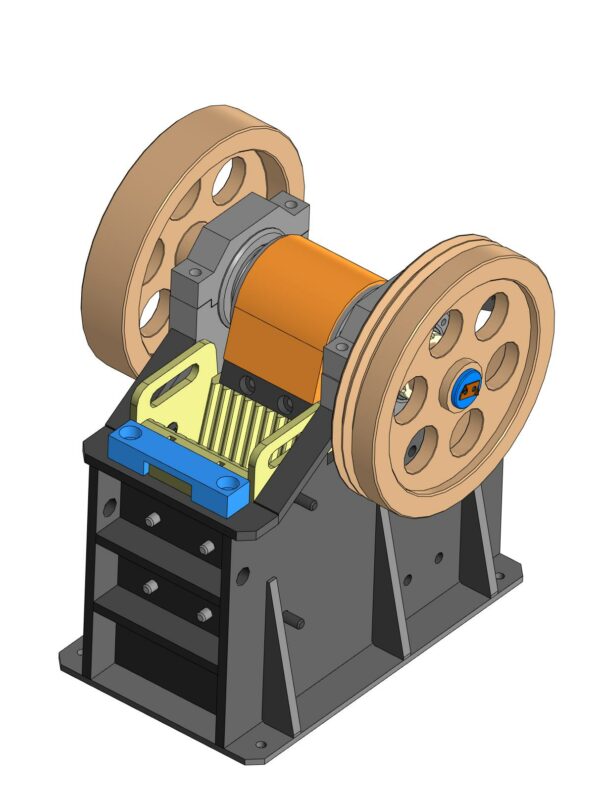

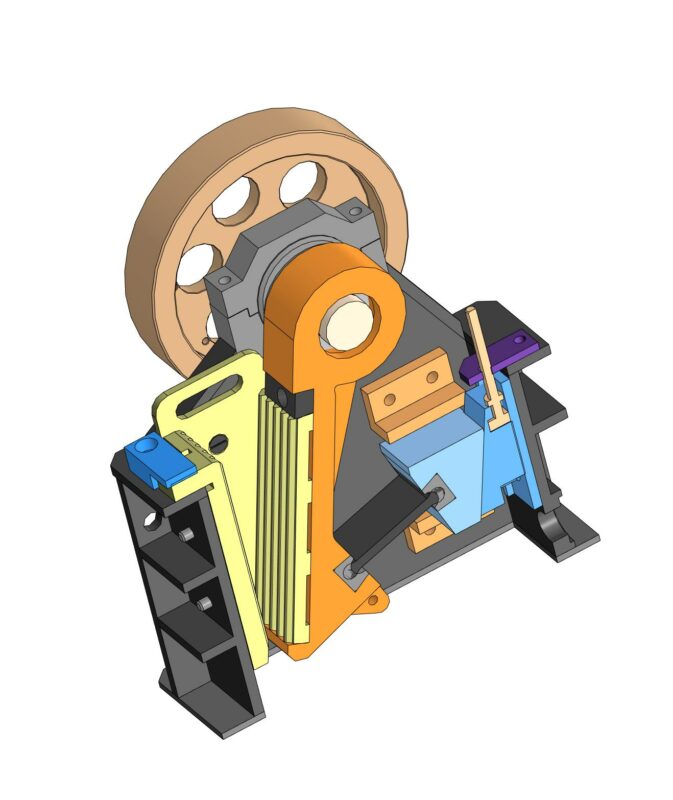

Дробилка щековая 120х200

0
0
21
0
0

Технические характеристики:
1. Приемное отверстие, мм
ширина.........................................................................120
длина............................................................................200
2. Крупность исходного питания, мм, не более.......100
3. Размер разгрузочной щели, мм.............................5-25
4. Крупность готового продукта, мм
- при минимальной щели...........................................10
- при максимальной щели..........................................35
5. Производительность при дроблении кусков
гранита средней крупности, кг/ч, не менее,
при ширине разгрузочной щели 10 мм....................1000
6. Мощность двигателя, кВт.......................................3,0
7. Габаритные размеры, мм
- длина (на раме).........................................................1490
- ширина.......................................................................600
- высота.........................................................................910
8. Масса, кг....................................................................510



Автор
Илья
Дата
10.12.2024
Язык
Русский
Состав
3D Сборка, чертежи
Софт
КОМПАС-3D 13 Как открыть?
Содержимое архива

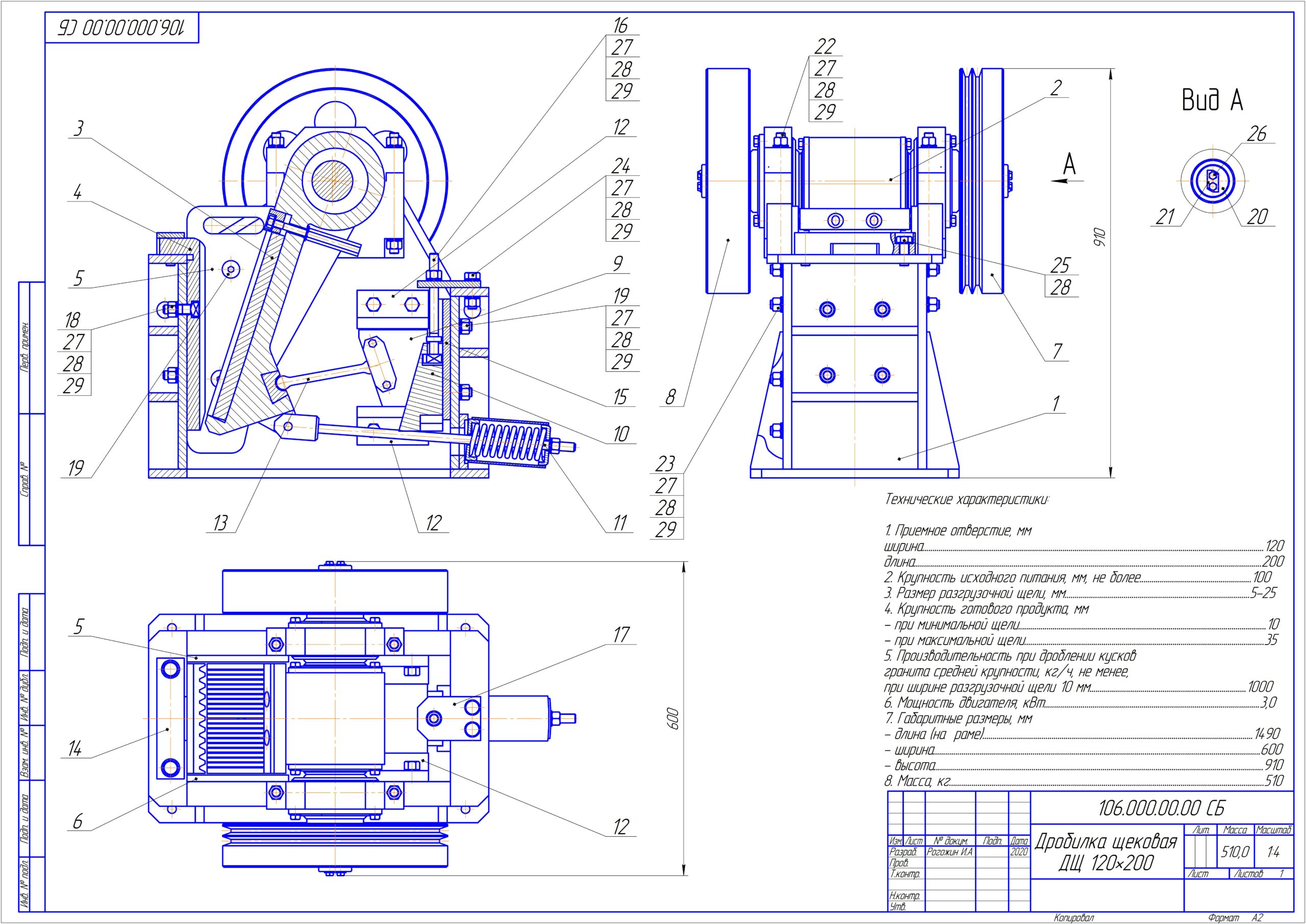

  • Дробилка_щековая_ДЩ_120х200. Чертежи
    • 106.000.00.00 СБ_Дробилка_щековая_ДЩ_120х200.cdw
    • 106.000.00.00 СП_Лист_1_Дробилка_щековая_ДЩ_120х200.cdw
    • 106.000.00.00 СП_Лист_2_Дробилка_щековая_ДЩ_120х200.cdw
    • 106.001.00.00 МЧ_Станина_в_сборе_ДЩ_120х200.cdw
    • 106.001.00.00 СБ_Станина_в_сборе_ДЩ_120х200.cdw
    • 106.001.00.00 СП_Станина_в_сборе_ДЩ_120х200.cdw
    • 106.001.01.00-01_Стенка_левая_ДЩ_120х200.cdw
    • 106.001.01.00_Стенка_правая_ДЩ_120х200.cdw
    • 106.001.02.00 _Стенка_передняя_ДЩ_120х200.cdw
    • 106.001.03.00 _Стенка_задняя_ДЩ_120х200.cdw
    • 106.001.04.00-01_Крышка_буксы_верхняя_ левая_ДЩ_120х200.cdw
    • 106.001.04.00_Крышка_буксы_верхняя_ правая_ДЩ_120х200.cdw
    • 106.001.05.00-01_Крышка_буксы_нижняя_левая_ДЩ_120х200.cdw
    • 106.001.05.00_Крышка_буксы_нижняя_правая_ДЩ_120х200.cdw
    • 106.001.06.00_Основание_ДЩ_120х200.cdw
    • 106.001.07.00_Ребро_ДЩ_120х200.cdw
    • 106.001.08.00_Пластина_ДЩ_120х200.cdw
    • 106.001.09.00_Пластина_ДЩ_120х200.cdw
    • 106.001.10.00_Пластина_ДЩ_120х200.cdw
    • 106.001.11.00_Пластина_ДЩ_120х200.cdw
    • 106.002.00.00 СБ_Щека_в_сборе_ДЩ_120х200.cdw
    • 106.002.00.00 СП_№1_Щека_в_сборе_ДЩ_120х200.cdw
    • 106.002.00.00 СП_№2_Щека_в_сборе_ДЩ_120х200.cdw
    • 106.002.01.02_Сухарь_ДЩ_120х200.cdw
    • 106.002.02.00_Вал_эксцентриковый_ДЩ_120х200.cdw
    • 106.002.03.00_Стакан_ДЩ_120х200.cdw
    • 106.002.04.00_Крышка_стакана_ДЩ_120х200.cdw
    • 106.002.05.00_Крышка_щеки_ДЩ_120х200.cdw
    • 106.002.06.00_Кольцо_лабиринтное_ДЩ_120х200.cdw
    • 106.002.07.00_Кольцо_лабиринтное_ДЩ_120х200.cdw
    • 106.002.08.00-01_Втулка_разрезная_М64х2LH_ДЩ_120х200.cdw
    • 106.002.08.00_Втулка_разрезная_М64х2_ДЩ_120х200.cdw
    • 106.002.09.00-01_Гайка_М64х2LH_ДЩ_120х200.cdw
    • 106.002.09.00_Гайка_М64х2_ДЩ_120х200.cdw
    • 106.002.10.00_Втулка_распорная_ДЩ_120х200.cdw
    • 106.003.00.00_Плита_дробящая_подвижная_ДЩ_120х200.cdw
    • 106.004.00.00_Плита_дробящая_неподвижная_ДЩ_120х200.cdw
    • 106.005.00.00-01_Броня_боковая_правая_ДЩ_120х200.cdw
    • 106.005.00.00_Броня_боковая_левая_ДЩ_120х200.cdw
    • 106.006.00.00 СБ_Шкив_в_сборе_ДЩ_120х200.cdw
    • 106.006.00.00 СП_Шкив_в_сборе_ДЩ_120х200.cdw
    • 106.006.01.00_Шкив_ДЩ_120х200.cdw
    • 106.006.02.00_Балансир_ДЩ_120х200.cdw
    • 106.007.00.00 СБ_Маховик_в_сборе_ДЩ_120х200.cdw
    • 106.007.00.00 СП_Маховик_в_сборе_ДЩ_120х200.cdw
    • 106.007.01.00_Маховик_ДЩ_120х200.cdw
    • 106.008.00.00 СБ_Ползун_в_сборе_ДЩ_120х200.cdw
    • 106.008.00.00 СП_Ползун_в_сборе_ДЩ_120х200.cdw
    • 106.008.01.00_Ползун_ДЩ_120х200.cdw
    • 106.008.03.00_Пластина_ДЩ_120х200.cdw
    • 106.009.00.00_Клин_ДЩ_120х200.cdw
    • 106.010.00.00 СБ_Тяга_в_сборе_ДЩ_120х200.cdw
    • 106.010.00.00 СП_Тяга_в_сборе_ДЩ_120х200.cdw
    • 106.010.03.00_Шайба_ДЩ_120х20.cdw
    • 106.010.04.00_Палец_ДЩ_120х200.cdw
    • 106.011.00.00_Уголок_ДЩ_120х200.cdw
    • 106.012.00.00_Плита_распорная_ДЩ_120х200.cdw
    • 106.013.00.00_Планка_прижимная_ДЩ_120х200.cdw
    • 106.014.00.00_Направляющая_пластина_ДЩ_120х200.cdw
    • 106.015.00.00_Натяжной_винт_ДЩ_120х200.cdw
    • 106.016.00.00_Пластина_ДЩ_120х200.cdw
    • 106.017.00.00_Болт_М16х65_ДЩ_120х200.cdw
    • 106.018.00.00_Винт_М16х60_ДЩ_120х200.cdw
    • 106.019.00.00_Шайба_стопорная_ДЩ_120х200.cdw
    • 106.020.00.00_Пластина_стопорная_ДЩ_120х200.cdw
    • 106.021.00.00_Шпилька_ДЩ_120х200.cdw
  • Дробилка_щековая_ДЩ_120х200. 3D модели
    • 106.001.00.00 СБ _ Дробилка ДЦ 120х200.a3d
    • 106.001.00.00 СБ _ Станина.a3d
    • 106.001.01.00 _ Стенка (правая).m3d
    • 106.001.01.00-01 _ Стенка (левая).m3d
    • 106.001.02.00 _ Стенка передняя.m3d
    • 106.001.03.00 _ Стенка задняя.m3d
    • 106.001.04.00 _ Крышка буксы (верхняя, правая).m3d
    • 106.001.04.00-01 _ Крышка буксы (верхняя, левая).m3d
    • 106.001.05.00 _ Крышка буксы (нижняя, правая).m3d
    • 106.001.05.00-01 _ Крышка буксы (нижняя, левая).m3d
    • 106.001.06.00 _ Основание.m3d
    • 106.001.07.00 _ Ребро.m3d
    • 106.001.08.00 _ Пластина.m3d
    • 106.001.09.00 _ Пластина.m3d
    • 106.001.10.00 _ Пластина.m3d
    • 106.001.11.00 _ Пластина.m3d
    • 106.002.00.00 СБ _ Щека.a3d
    • 106.002.01.00 _ Щека.m3d
    • 106.002.01.02 _ Сухарь.m3d
    • 106.002.01.02-01 _ Сухарь.m3d
    • 106.002.02.00 _ Вал эксцентриковый.m3d
    • 106.002.03.00 _ Стакан.m3d
    • 106.002.04.00 _ Крышка стакана.m3d
    • 106.002.05.00 _ Крышка щеки.m3d
    • 106.002.06.00 _ Кольцо лабиринтное.m3d
    • 106.002.07.00 _ Кольцо лабиринтное.m3d
    • 106.002.08.00 _ Втулка разрезная М64х2 (правая).m3d
    • 106.002.08.00-01 _ Втулка разрезная М64х2LH (левая).m3d
    • 106.002.09.00 _ Гайка М64х2 (правая).m3d
    • 106.002.09.00-01 _ Гайка М64х2LH (левая).m3d
    • 106.002.10.00 _ Втулка распорная.m3d
    • 106.002.11.00 _ Клин.m3d
    • 106.003.00.00 _ Плита дробящая подвижная.m3d
    • 106.004.00.00 _ Плита дробящая неподвижная.m3d
    • 106.005.00.00 _ Броня боковая (левая).m3d
    • 106.005.00.00-01 _ Броня боковая (правая).m3d
    • 106.006.01.00 _ Шкив.m3d
    • 106.006.02.00 _ Балансир.m3d
    • 106.007.01.00 _ Маховик.m3d
    • 106.008.01.00 _ Ползун.m3d
    • 106.008.03.00 _ Пластина.m3d
    • 106.009.00.00 _ Клин.m3d
    • 106.010.01.00 _ Тяга.m3d
    • 106.010.02.01 _ Шайба.m3d
    • 106.010.02.02 _ Труба.m3d
    • 106.010.03.00 _ Шайба.m3d
    • 106.010.04.00 _ Палец.m3d
    • 106.011.00.00 _ Уголок.m3d
    • 106.012.00.00 _ Плита распорная.m3d
    • 106.013.00.00 _ Планка прижимная.m3d
    • 106.014.00.00 _ Направляющая пластина.m3d
    • 106.015.00.00 _ Натяжной винт.m3d
    • 106.016.00.00 _ Пластина.m3d
    • 106.017.00.00 _ Болт М16х65 (квадр. голов.).m3d
    • 106.018.00.00 _ Винт М16х60 .m3d
    • 106.019.00.00 _ Шайба стопорная.m3d
    • 106.020.00.00 _ Пластина стопорная.m3d
    • Подшипник 3513 (65х120х31).m3d
    • Пружина 1086-1062 ГОСТ 18793-80 .m3d
