Дробилка центробежная

Дробилка предназначена для измельчения кристаллических и сыпучих материалов в более мелкие фракции. Данная дробилка относится к виду центробежных. Она предназначена для работы в химической промышленности. Материал подаётся шнеком внутрь дробилки, шнек крепиться в подвесном подшипнике. Процесс дробления происходит разгона материала по кругу и ударения его об пальцы и друг об друга, во время вращения создаётся избыточное давление и продукт вытесняется в выходное отверстие.
Техническая характеристика:
1. Конструкция сборочно - сварная;
2. Производительность до 10 т. в час при 750 об/мин.
3. Нормативный срок службы до ремонта 8500 часов.

Состав: Сборочный чертёж (СБ), Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:
Корпус\Корпус Сборочный чертёж _ 2-4052.ОН.00.01.СБ.cdw
Корпус\Корпус Спецификация _ 2-4052-ОН.00.000.cdw
Корпус\Обечайка _ 2-4052-ОН.00.01.01.cdw
Корпус\Фланец _ 2-4052-ОН.00.01.02.cdw
Корпус\Полоса _ 2-4052-ОН.00.01.03.cdw
Корпус\Косынка _ 2-4052-ОН.00.01.04.cdw
Люк смотровой\Каркас _ 2-4052.ОН.00.02.01.cdw
Люк смотровой\Фланец _ 2-4052.ОН.00.02.02.cdw
Люк смотровой\Крышка _ 2-4052.ОН.00.02.03.cdw
Люк смотровой\Люк смотровой Сборочный чертёж _ 2-4052.ОН.00.02.СБ.cdw
Люк смотровой\Люк смотровой Спецификация _ 2-4052.ОН.00.02.000.cdw
Подшипник подвесной\Корпус _ 2-4052-ОН.00.05.02.cdw
Подшипник подвесной\Вкладыш _ 2-4052-ОН.00.05.03.cdw
Подшипник подвесной\Втулка _ 2-4052-ОН.05.04.cdw
Подшипник подвесной\Ось _ 2-4052-ОН.05.05.cdw
Подшипник подвесной\Бобышка _ 2-4052-ОН.00.05.06.cdw
Подшипник подвесной\Подшипник подвесной Сборочный чертёж _ 2-4052-ОН.00.05.СБ.cdw
Подшипник подвесной\Подшипник подвесной Спецификация _ 2-4052-ОН.00.05.000.cdw
Рама дробилки\Каркас _ 2-4052-ОН.00.06.01.cdw
Рама дробилки\Перемычка _ 2-4052-ОН.00.02.cdw
Рама дробилки\Стойка _ 2-4052-ОН.00.06.03.cdw
Рама дробилки\Опора трубопровода _ 2-4052-ОН.00.06.05.cdw
Рама дробилки\Опора узла подшипникового _ 2-4052-ОН.00.06.04.cdw
Рама дробилки\Рама дробилки _ 2-4052-ОН.00.06.СБ.cdw
Рама дробилки\Рама дробилки Спецификация_ 2-4052-ОН.00.06.000.cdw
Рама электродвигателя\Рама электродвигателя _ 2-4052-ОН.00.07.СБ.cdw
Узел подшипниковый\Корпус _ 2-4052.ОН.00.04.01.cdw
Узел подшипниковый\Фланец _ 2-4052-ОН.00.04.02.cdw
Узел подшипниковый\Крышка торцевая с манжетным уплотнением _ 2-4052-ОН.00.04.03.cdw
Узел подшипниковый\Крышка
Узел подшипниковый\Полоса _ 2-4052-ОН.00.04.06.cdw
Узел подшипниковый\Вал _ 2-4052-ОН.00.04.05.cdw
Узел подшипниковый\Узел подшипниковый Сборочный чертёж _ 2-4052-ОН.00.04.СБ.cdw
Узел подшипниковый\Спецификация 2-4052-ОН.00.04.000.cdw
Фланец выходной\Каркас _ 2-4052-ОН.00.03.01.cdw
Фланец выходной\Спецификация _ 2-4052-ОН.00.03.000.cdw
Фланец выходной\Фланец _ 2-4052-ОН.00.03.02.cdw
Фланец выходной\Фланец
Фланец выходной\Фланец выходной Сборочный чертёж _ 2-4052-ОН.00.03.СБ.cdw
Дробилка Сборочный чертёж _ 2-4052-ОН.00.00.СБ.cdw
Дробилка спецификация _ 2-4052-ОН.00.000.cdw
Кольцо 1-го ряда неподвижного диска _2-4052-ОН.00.00.05cdw.cdw
Кольцо 1-го ряда._2-4052-ОН.00.00.07cdw.cdw
Кольцо 2-го ряда неподвижного диска _ 2-4052-ОН.00.00.06.cdw
Кольцо 2-го ряда_2-4052-ОН.00.00.08.cdw
Кольцо 3-го ряда_1-4052-ОН.00.00.09cdw.cdw
Палец _ 2-4052-ОН.00.00.04.cdw
Проушина _ 2-4052-ОН.00.015.cdw
Ротор _ 2-4052-ОН.00.00.03.cdw
Ступица _ 2-4052-ОН.00.00.010.cdw
Фланец со стороны привода.cdw
Фланец со стороны шнека_2-4052-ОН.00.00.01.cdw
Шайба _ 2-4052-ОН.00.00.011.cdw
Шкив ведомый _ 2-4052-ОН.00.00.013.cdw
Шкив ведущий _ 2-4052-ОН.00.00.012.cdw

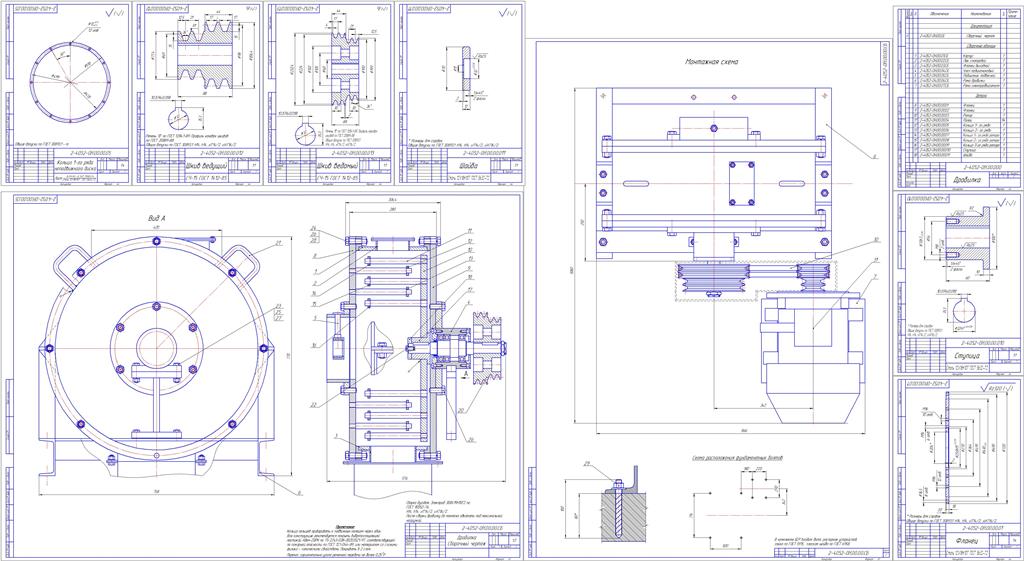

Дробилка Сборочный чертёж _ 2-4052-ОН.00.00.СБ.jpg
Корпус
Люк смотровой
Подшипник подвесной
Рама дробилки
Рама электродвигателя
Узел подшипниковый
Фланец выходной
