Двухкамерная шаровая мельница 2,6*13м

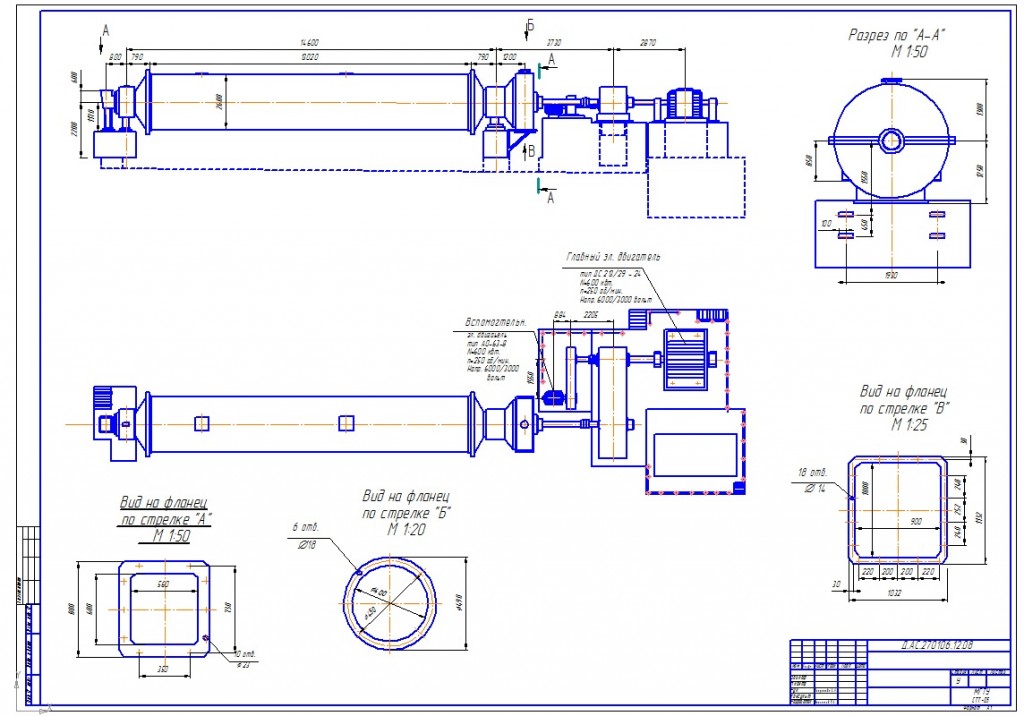

чертеж (вид общий с разрезами) рассчитанной шаровой мельницы, вид общий включает в себя вид сверху фронтальный вид и разрезы
так же в архиве прикреплена расчетно-пояснительная записка с расчетом данной мельницы и ее характеристиками

Наименование продукции Портладцемент
Единица измерения т
Программа выпуска в год 180 тыс. сутки 493,15 смену 164,4 час 20,55

Принимаем число рабочих дней в году равным 365 по ОНТП 07-95 при трех сменной работе.
Рассчитаем производственную программу цеха, исходя из принятого режима работы цеха.
В соответствии с технической характеристикой трубных шаровых мельниц по П=20,55 т/ч выбираем двухкамерную шаровую мельницу, тип 2,6*13 м. Завод «Волгоцеммаш» Число оборотов барабана, в 1 сек 0,326 Масса мелящих тел, т 80 Установленная мощность, квт 850 Производительность т/ч 19-26

СОДЕРЖАНИЕ
Введение 3
1 Обоснование и выбор машины 5
2 Описание конструкции и работы машины 9
3 Расчет производительности 12
4 Расчет мощности и основных параметров шаровой мельницы 13
5 Выбор и расчет кинематической схемы привода 14
6 Техническое обслуживание машины и техника безопасности
при обслуживании и работе с машиной.
Заключение
Список использованных источников 16
