Экскаватор ЭО-2621 с гидромолотом

Пермский национальный исследовательский политехнический университет
Кафедра «Автомобили и технологические машины»
Курсовое проект по дисциплине «Машины для землеройных работ»
На тему:«ЭО-2621 с дополнительным навесным оборудованием для разработки мерзлых грунтов»
Пермь 2014.

В данном проекте рассматривается оснащение ЭО-2621 устройством для разработки мерзлых грунтов. Произведен патентный поиск, а также расчет экскаватора. Графическая часть содержит общий вид экскаватора, гидросхему, патентный поиск, гидромолот. Пояснительная записка на 44 страницы.

Технические характеристики гидромолота
1. Энергия удара А = 2,25 кДж.
2. Внедрение за один удар h = 54мм.
3. Усилие гидроцилиндра Р = 45,2 кН.

Технические характеристики экскаватора
1. Базовое шасси МТЗ-82
2. Эксплуатационная масса, кг 6600
3. Габаритные размеры, мм:
длина 7800
ширина 2500
высота 3900
4.Мощность двигателя, кВт 57,4 3,7
5. Давление в шинах, МПа:
передних колес 0,10-0,22
задних колес 0,10-0,18
6. Коробка передач механическая
7. Вес рабочего оборудования, кг 153
8. Глубина внедрения за один удар, мм 54

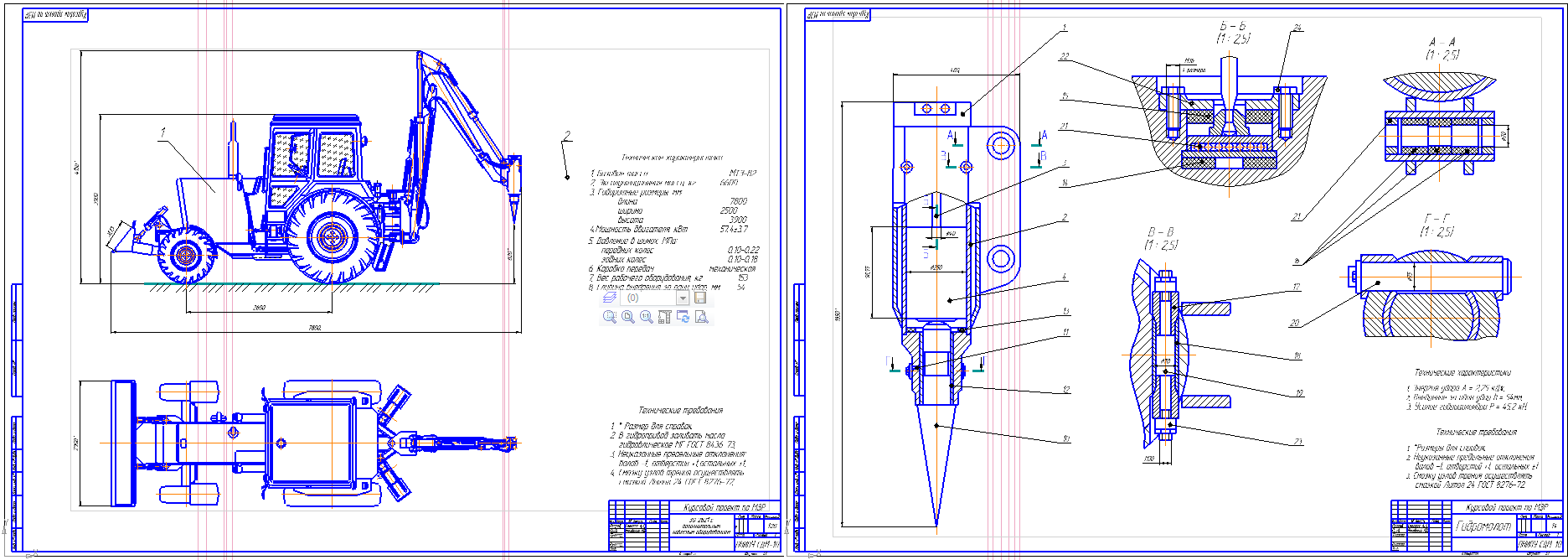

Состав: ЭО-2621 (общий вид), Гидромолот (общий вид), Гидросхема, Патентный поиск, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:
Моя Курсовая по ЗМР\~$др.схема .cd~
Моя Курсовая по ЗМР\~$етий чертеж.cd~
Моя Курсовая по ЗМР\~$орой чертеж Итог.cd~
Моя Курсовая по ЗМР\~$писка1.doc
Моя Курсовая по ЗМР\~$рвый Чертеж.cd~
Моя Курсовая по ЗМР\Второй чертеж Итог.cdw
Моя Курсовая по ЗМР\Гидр.схема .cdw
Моя Курсовая по ЗМР\Первый Чертеж.cdw
Моя Курсовая по ЗМР\Спецификация гидромолота.spw
Моя Курсовая по ЗМР\Спецификация ГС.spw
Моя Курсовая по ЗМР\Спецификация к первому чертежу.cdw
Моя Курсовая по ЗМР\Третий чертеж.cdw
Моя Курсовая по ЗМР\Третий чертеж.cdw.bak
Моя Курсовая по ЗМР
Моя Курсовая по ЗМР\Записка1.doc
