Экскаватор гидравлический одноковшовый

Сибирский государственный университет путей сообщение
Кафедра подъемно-транспортных и строительно-дорожных машин
Курсовой проект по дисциплине «Строительно-дорожные машины»
На тему «Разработка экскаватора-планировщика»
Новосибирск 2018

Исходные данные: объем ковша 0,8м3, гидросхема двухпоточная с закрытым центром.

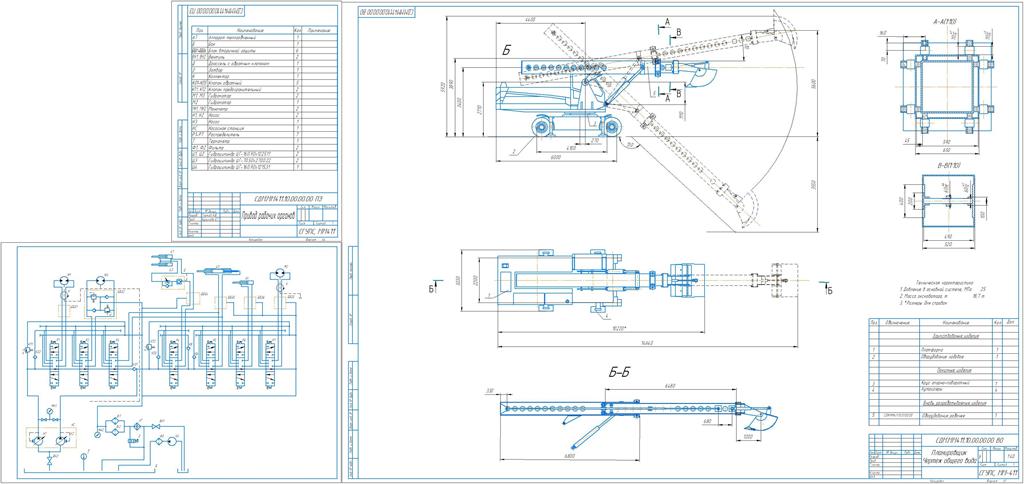

В данной работе производится расчет основных параметров экскаватора планировщика и его рабочего оборудования, на основе которых. В качестве прототипа выбран Святовит ЕС-22-К2. Графическая часть содержит чертеж общего вида машины и принципиальную гидросхему.

Содержание
1 Выбор прототипа
2 Составление гидравлической схемы и её описание
3 Определение размеров ковша, составление его эскизной компоновки
4 Определение максимальной толщины срезаемой стружки и массы эксковатора
5 Выбор шин и размеров базы машины
6 Компоновка поворотной платформы
7 Подбор стандартного самосвала
8 Определение длин подвижной и неподвижной стрел
9 Расчет механизмов подъема стрелы, поворота выдвижения подвижной стрелы, поворота ковш
10 Прочностной расчет элементов рабочего оборудования
8 Расчет мощности и выбор дизельного двигателя
12 Определение мощности и выбор насосной установки
13 Расчет мощности и выбор дизельного двигателя
14 Производительность экскаватора
Список использованных источников

Состав: Экскаватор планировщик (ВО), Гидросхема, ПЗ Язык документа

Софт: КОМПАС-3D 18.1

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Экскаватор гидравлический одноковшовый

СДМ ГС1.cdw
СДМ ГС2.cdw
CДМ ЧОВ.cdw
СДМ ПЗ.doc
