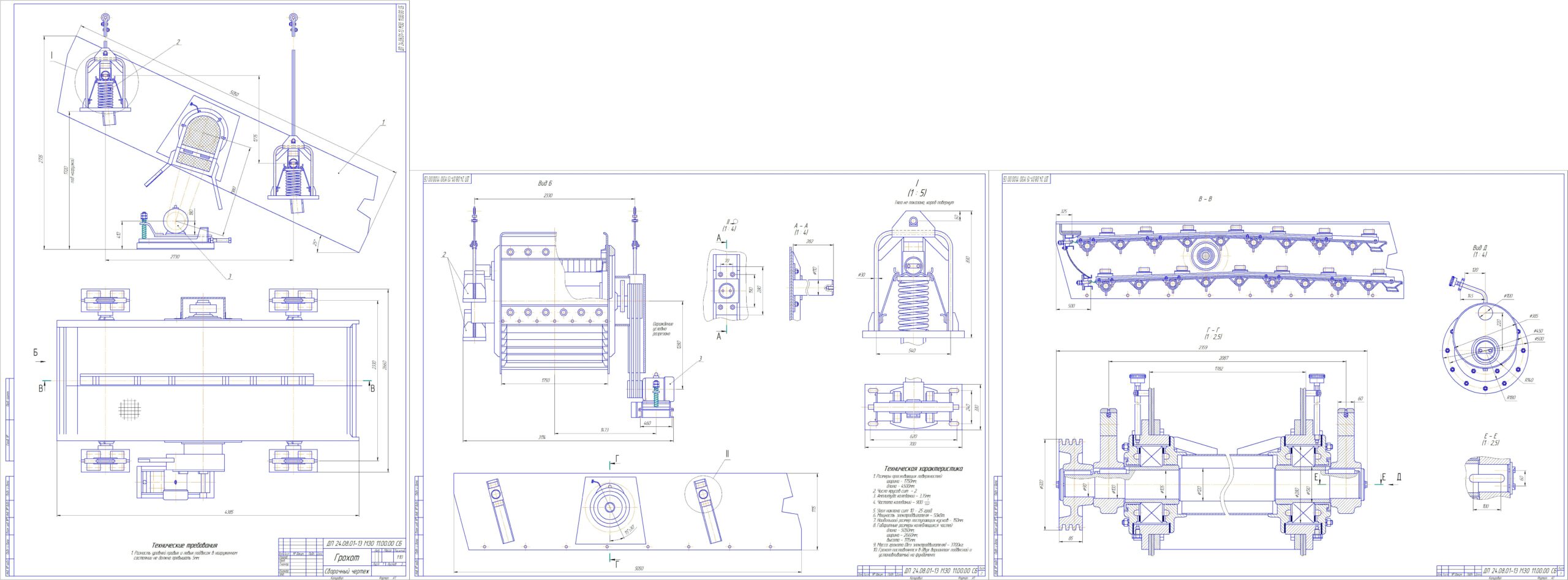

Грохот сборочный чертеж

ИГХТУ, МАХП 2012

1. Размеры просеивающих поверхностей:
ширина - 1750мм;
длина - 4500мм.
2. Число ярусов сит - 2.
3. Амплитуда колебаний - 3,35мм.
4. Частота колебаний - 900 .
5. Угол наклона сит: 10 - 25 град.
6. Мощность электродвигателя - 50кВт.
7. Наибольший размер поступающих кусков - 150мм.
8. Габаритные размеры колеблющихся частей:
длина - 5050мм;
ширина - 2660мм;
высота - 1115мм.
9. Масса грохота (без электродвигателя) - 3700кг.
10. Грохот поставляется в двух вариантах: подвесной и
устанавливаемый на фундамент.
