Рабочая документация П27.01-00.00.00 Пухто. Мусорный контейнер объемом 27 м/куб для транспортировки строительного мусора, металлолома.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Контейнер пухто 27 куб
Контейнер пухто 27 куб
0
2046
248443
83
7
80
Автор
Виталий
Кирюхин
Дата
03.02.2015
Язык
Русский
Состав
Сборочный чертеж, деталировка, спецификация
Софт
КОМПАС-3D 16
Как открыть?

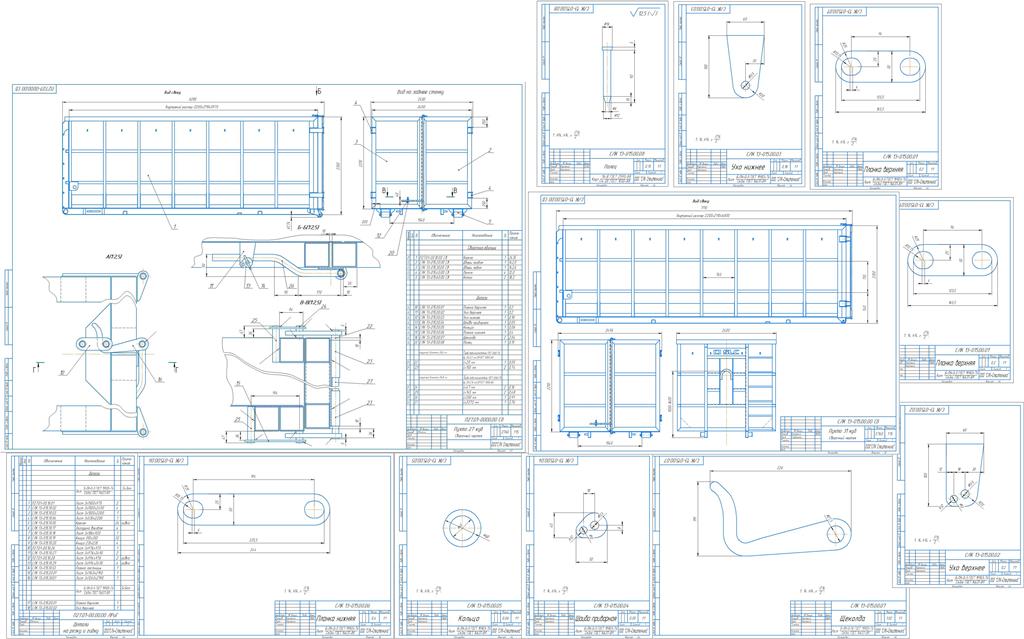

Содержимое архива
-
СЛК 13-015.00.00 Сб Пухто 31 куб зскиз.jpg
-
СЛК 13-015.00.08 Палец.cdw
-
СЛК 13-015.00.00 ВЗ Ведом. заказа матер.cdw
-
СЛК 13-015.00.03 Ухо нижнее.cdw
-
СЛК 13-015.00.05 Кольцо.cdw
-
СЛК 13-015.00.01 Планка верхняя.cdw
-
СЛК 13-015.00.00 ВЗ Ведом. РЕМОНТ ПУХТО (228 заявка).cdw
-
СЛК 13-015.00.06 Планка нижняя.cdw
-
П27.01-00.00.00 ЛРиГ Резка и гибка.spw
-
П27.01-00.00.00 Сб Пухто 27 куб_.cdw
-
СЛК 13-015.00.02 Ухо верхнее.cdw
-
СЛК 13-015.00.00 Сб Пухто 31 куб зскиз.cdw
-
СЛК 13-015.00.00 ВЗ Ведом. РЕМОНТ ПУХТО(201 заявка).cdw
-
СЛК 13-015.00.04 Шайба приварная.cdw
-
СЛК 13-015.00.07 Щеколда.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
7
Чтобы оставить комментарий, необходимо войти
чертеж не полный
Здравствуйте! Чего нет?
Полностью согласен с товарищем LENSPECSTROY, преподноситься что внутри архива должны быть и подсборки на него с деталировкой, но чего-то нет.
Теперь все чертежи из архива на предпросмотре
Здравствуйте Дмитрий, благодарю Вас за ответ!
Но я пока остаюсь при своем мнении. Поясню: даже если закрыть глаза на то что в файле "... резка и гибка " более 40 листов, часть из которых с гибкой судя по примечанию и этих листов я не вижу... Бог с ним на данном этапе. Мне видится что сборку изделия мне следует начать со сборки скелета... И как то я не нахожу ни одного чертежа ни одной детали что бы можно было приступать...
Здравствуйте!
Скачал данный файл. Мне кажется или комплект мягко говоря не полный? Вижу пару общих планов, пару спецификаций и чертежи нескольких элементов. Не всех, а именно нескольких. Сборочных чертежей не вижу в принципе, основных деталей тоже нет.
Скажите пожалуйста, так должно быть? У меня не все скачалось? Или действительно недокомплект?
На этом сайте качаю первый раз, немного удивлен. Я ожидал что если в описании написано "Рабочая документация ... сборочный чертеж ... деталировка ... спецификация..." то это документ по которому я смогу что то создать.
Заранее благодарен за ответ.
Здраствуйте. В архиве 14 файлов чертежей, так же как в списке файлов.
П27.01-00.00.00 Сб Пухто 27 куб_ - сборочный общий
Детали судя по всему только на щеколду.
Листовых деталей отдельно или рамы в архиве я не вижу. Они есть в файле П27.01-00.00.00 ЛРиГ Резка и гибка, с указанием размеров.
Но судя по всему в архиве достаточно информации для изготовления, даже СЛК 13-015.00.00 ВЗ Ведом. заказа материалов имеется.
