Копровое оборудование на экскаваторе ЭО-4321

Национальный транспортный университет, г. Киев, Украина
Кафедра дорожных машин
Дипломный проект на тему "Копровое оборудование на экскаваторе ЭО-4321"
Киев 2012

Представленный дипломный проект на тему: «Копровое оборудование на базе экскаватора ЭО-4321» насчитывает 87 страниц пояснительной записки и 10 листов графической части.
В пояснительной записке 6 рисунков и 11 таблиц.
Дипломный проект посвящен модернизации рабочего оборудования дизель-молота с целью повышения технико-экономических показателей.
В работе проведен поиск работ с целью выявления технического решения, направленного на повышение эффективности работы дизельных молотов.
Применение штангового дизель-молота СП-6Б на базе пневмоколесного экскаватора ЭО-4321 позволяет без задержек и простоев перебазировать машину с одного объекта на другой. Отпадает необходимость в транспортных средствах (автотягачи и трейлере) для перевозки дизель-молота, что позволяет снизить расходы на транспортировку. Это позволяет уменьшить себестоимость использования дизель-молота СП-6Б.
Отказ от тягача с трейлером позволяет сократить расходы и время на перебазирование сваебойной установки.

ЗМІСТ

РЕФЕРАТ........................................................................................4
ВСТУП............................................................................................5
1. ЗАГАЛЬНА ЧАСТИНА............................................................6
1.1. Підготовка будівельного майданчика.........................................6
1.2. Перелік робіт, що передуватимуть будівництву пальового фундаменту..............................................................................................7
1.3. Розбивка пальового фундаменту..................................................8
1.4. Технологія пальових робіт............................................................9
1.5. Способи будівництва передових свердловин............................10
1.6. Підготовка до буріння передових свердловин..........................13
1.7. Буріння свердловин.....................................................................14
1.8. Занурення паль.............................................................................15
1.9. Палебійні установки....................................................................17
1.10. Занурювачі паль...........................................................................20
1.11. Наголовники для паль.................................................................26
1.12. Будова дизель-молота..................................................................30
1.13. Робота дизель-молота..................................................................38
2. СПЕЦІАЛЬНА ЧАСТИНА.....................................................43
2.1. Розрахунки занурення палі ударом дизель-молота..................43
2.2. Тепловий розрахунок дизель-молота.........................................44
2.3. Розрахунки головних розмірів циліндра і його кінематика....51
3. ЕКОНОМІЧНА ЧАСТИНА....................................................56
3.1. Коротка характеристика й варіант для порівняння..................56
3.2. Методика розрахунку економічного ефекту від впровадження нової техніки.........................................................................................57
3.3. Розрахунок економічного ефекту...............................................63
4. ОХОРОНА ПРАЦІ ТА БЕЗПЕКА В НАДЗВИЧАЙНИХ СИТУАЦІЯХ.........................................................................................65
5. ЕКОЛОГІЯ................................................................................76
5.1. Дизель-молот для проведення пальових робіт як джерело за-бруднення навколишнього середовища..........................................77
5.2. Заходи, які застосовуються для захисту навколишнього сере-довища від викидів ДВЗ................................................................81
5.3. Рекультивація порушених земель..............................................84
СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ.............................86
ДОДАТКИ

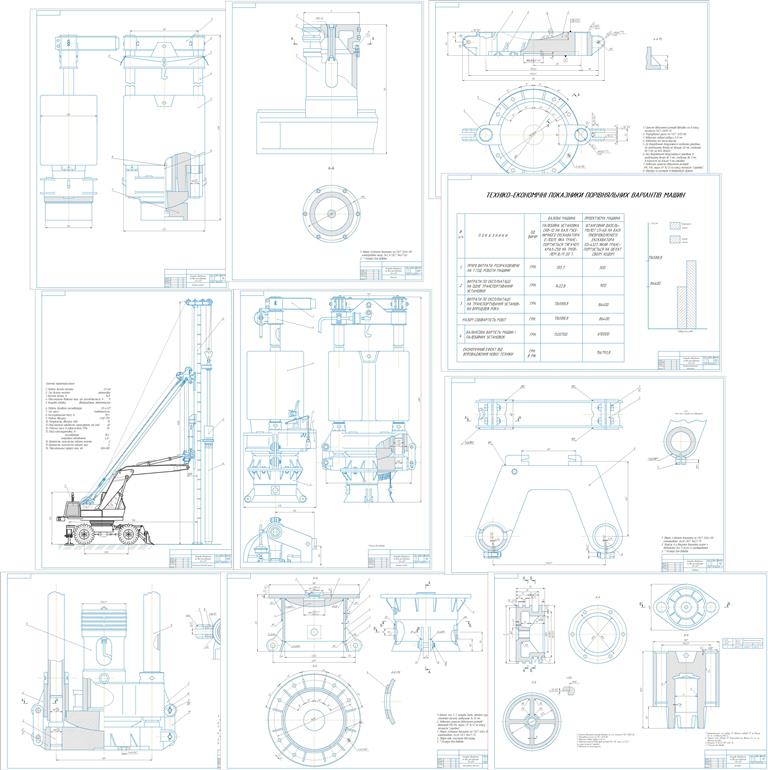

Состав: Пояснительная записка, Листы : Общий вид, Дизель-молот (2 листа), Блок поршня, Поршень, Наголовник для сваи, Траверса, Цилиндр, Шабот, Технико-экономические показатели Язык документа

Софт: КОМПАС-3D V16

Каталог / Транспорт / Строительные, специальные и дорожные машины / Копровое оборудование на экскаваторе ЭО-4321

Просмотр файлов
Копровое оборудование на экскаваторе/
Копровое оборудование на экскаваторе/Спецификации/
Копровое оборудование на экскаваторе/Спецификации/Блок поршня.dwg
Копровое оборудование на экскаваторе/Спецификации/Дизель-молот (2 лист).dwg
Копровое оборудование на экскаваторе/Спецификации/Дизель-молот (3 лист).dwg
Копровое оборудование на экскаваторе/Спецификации/Загальний вид спецификация.dwg
Копровое оборудование на экскаваторе/Спецификации/Наголовник для пал_.dwg
Копровое оборудование на экскаваторе/Спецификации/Поршень.dwg
Копровое оборудование на экскаваторе/Спецификации/спец.ВП+.dwg
Копровое оборудование на экскаваторе/Спецификации/Траверса.dwg
Копровое оборудование на экскаваторе/Спецификации/Шабот.dwg
Копровое оборудование на экскаваторе/Чертежи/
Копровое оборудование на экскаваторе/Чертежи/Лист 01 Загальний вигдяд.cdw
Копровое оборудование на экскаваторе/Чертежи/Лист 02 Дизель-молот.cdw
Копровое оборудование на экскаваторе/Чертежи/Лист 03 Дизель-молот.cdw
Копровое оборудование на экскаваторе/Чертежи/Лист 04 Блок поршня.cdw
Копровое оборудование на экскаваторе/Чертежи/Лист 05 Поршень.cdw
Копровое оборудование на экскаваторе/Чертежи/Лист 06 Наголовник для пал_.cdw
Копровое оборудование на экскаваторе/Чертежи/Лист 07 Траверса.cdw
Копровое оборудование на экскаваторе/Чертежи/Лист 08 Цил_ндр.cdw
Копровое оборудование на экскаваторе/Чертежи/Лист 09 Шабот.cdw
Копровое оборудование на экскаваторе/Чертежи/Лист 10 Тех.-економ. показники.cdw
Копровое оборудование на экскаваторе/Записка.doc
