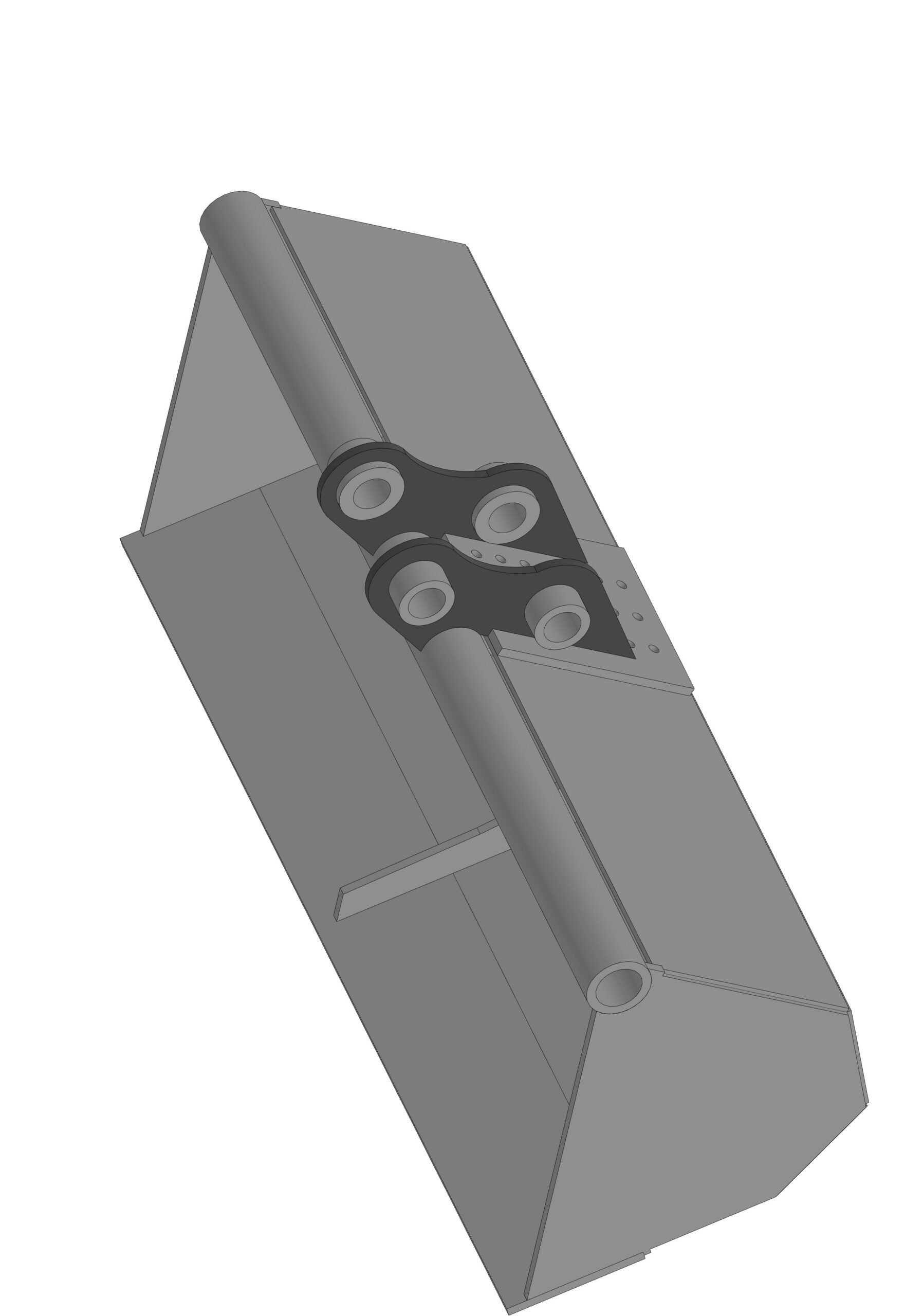

Модель с подробной деталировкой. Вложены файлы для резки в формате DXF. Модель состоит из 12деталей. метал 10мм и 5мм.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Ковш планировочный для мини экскаватора 1200.
Ковш планировочный для мини экскаватора 1200.
0
14
1458
2
3
300
Сообщить о проблеме
Автор
Александр Орочко
Дата
17.11.2023
Язык
Русский
Состав
Сборка 12 деталей. Файл для резки формат DXF
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Детали ковша 10мм.dxf
-
Детали ковша 10мм.frw
-
Ковш 5мм.dxf
-
-
??㡠 ?९????? ????.m3d
-
Боковая стенка ковша.m3d
-
Втулка ковша.jpg
-
Втулка ковша.m3d
-
Втулка с фиксатором.jpg
-
Втулка с фиксатором.m3d
-
Дно ковша.m3d
-
Нож ковша.m3d
-
Петля крепления ковша.m3d
-
Пластина ковша 3.m3d
-
Усилитель ковша.m3d
-
Усил крепления петель.m3d
-
ковш планировочный.a3d
-
пластина ковша 2.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Viktor022gt
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Добрый день! Вы выполняете работы на заказ?
Здравствуйте, нужен планировочный ковш 1500-1600 мм шириной в формате dxf для лазерной резки.
Сможете помочь?
Добрый день. Можно просто масштабировать данный ковш, и переделать петли крепления ковша. Если у вас есть размеры петель крепления ковша либо шаблоны с размерами можно скинуть на почту.... после НГ числу к 12 сделаю и размещу. Будет хорошо если скинете марку техники.
Добрый день, а саму стрелу мини-экскаватор можете также запроектировать с файлами для лазерной резки в формате dxf? Чтобы она собиралась на шип паз для упрощения сварки при сборке
Добрый день, да можно. Все сборки под сварку из листового метала проектируются с шип пазами для точного позиционирования деталей при сборке. Для проектирования стрелы необходимы примерные габариты техники и масса , нужно понимать какой делать вылет стрелы для устойчивости платформы. Место крепления стрелы к платформе, место крепления гидроцилиндра к платформе. Какие гидроцилиндры планируются для установки.
