Ковш планировочный шириной 1,5 м
0
0
122
5
2
20
Сообщить о проблеме
Автор
Mikhail3977.
Дата
21.05.2025
Язык
Русский
Состав
3D Сборка (в дереве предупреждения), эскизы деталей
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
БОКОВИНА.m3d
-
ДНО.m3d
-
Косынка уха.m3d
-
НАКЛАДКА.m3d
-
НОЖ.m3d
-
-

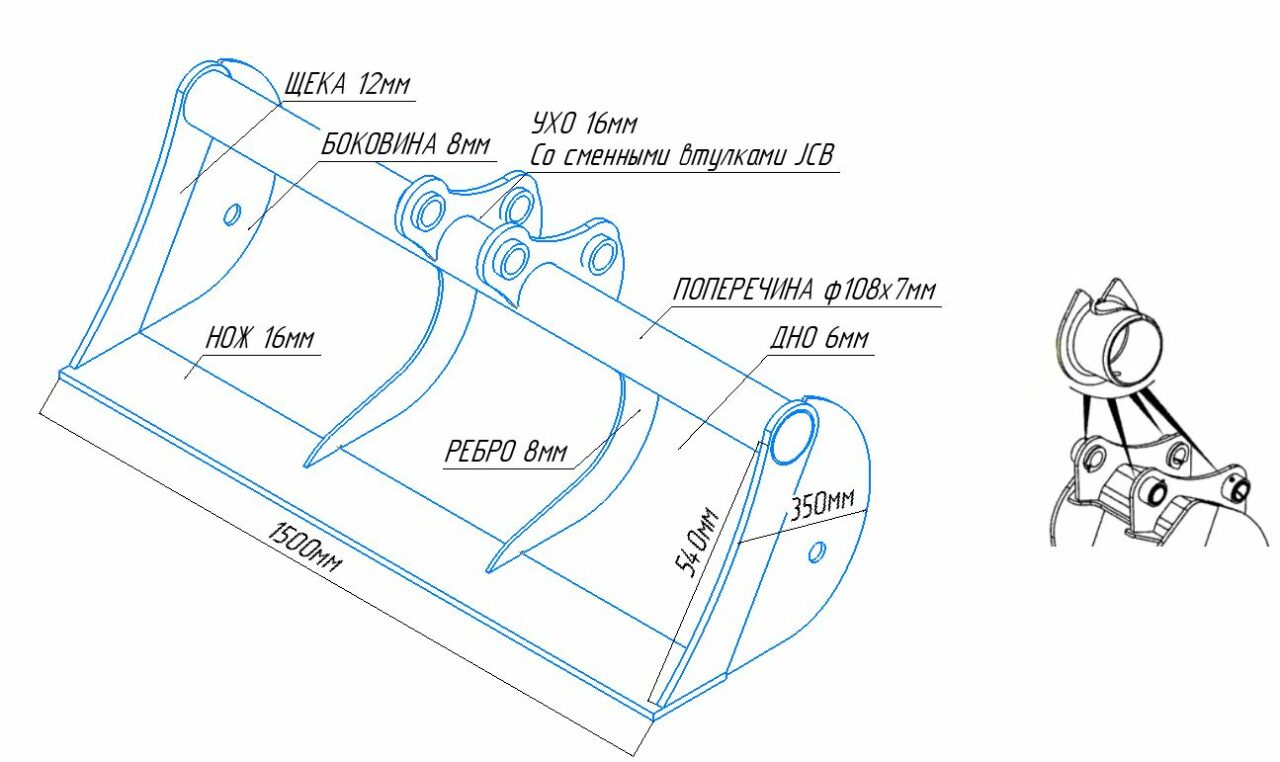

РАЗМЕРЫ КП 7.15.JPG
-
РЕБРО.m3d
-
СТАКАНЫ.m3d
-

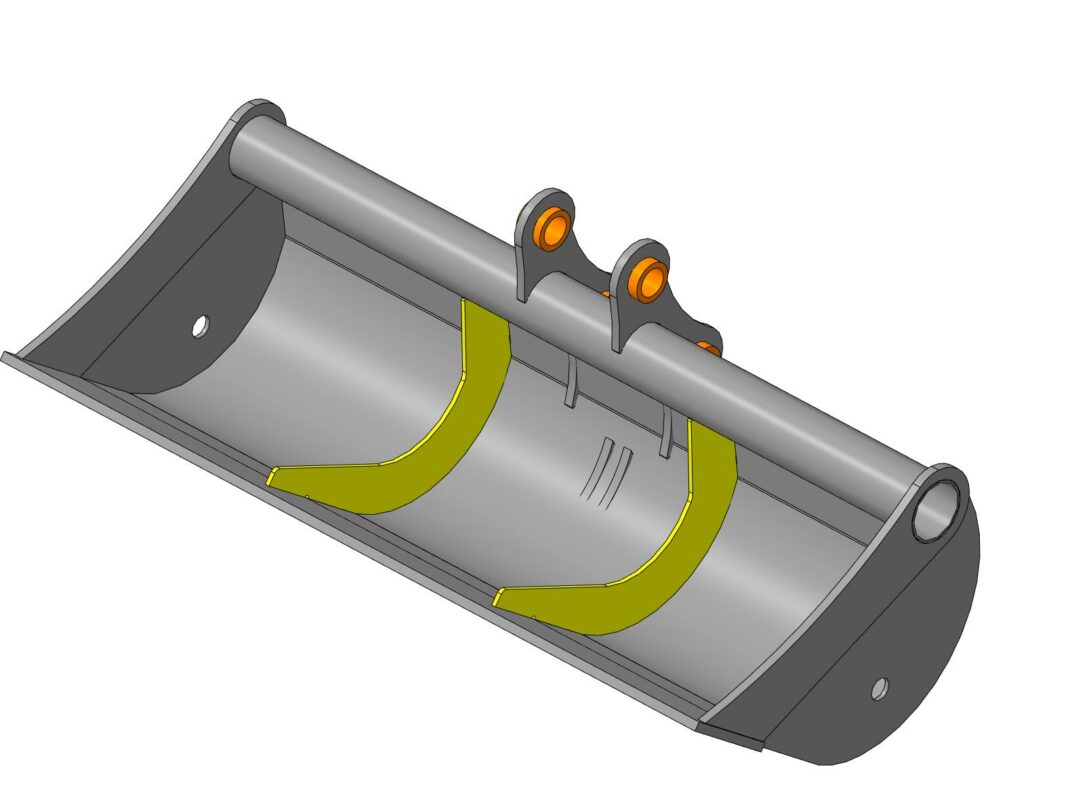

Сборка КП 7.15.11.a3d
-
-
Снимок 2.JPG
-
УХО.m3d
-
Усилитель ушей.m3d
-
Ухо под крюк.m3d
-
ЩЕКА.m3d
-
Щека .m3d
-
ЭСКИЗ КП 6.14.frw
-
ЭСКИЗ КП7.15 АЛЕКСЕЙ.frw
-
ЭСКИЗ КП7.15.10.frw
-
труба 108х1400.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Задания с фриланса
Александр Килин
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
А формат dxf для загрузки в лазерный станок не делаете? Нам только такой формат нужен для изготовления деталей ковша
эти эскизы можно сохранить в dxf. но файл будет иметь много другой информации как на картинке 3
Здравствуйте, нужен формат чертежей dxf.
У Вас есть такая возможность?
Здравствуйте, тут нет чертежей, 3д сборка и эскизы - картинку 3 добавили
