Кран Kobelco RK 250-2 3D Модель

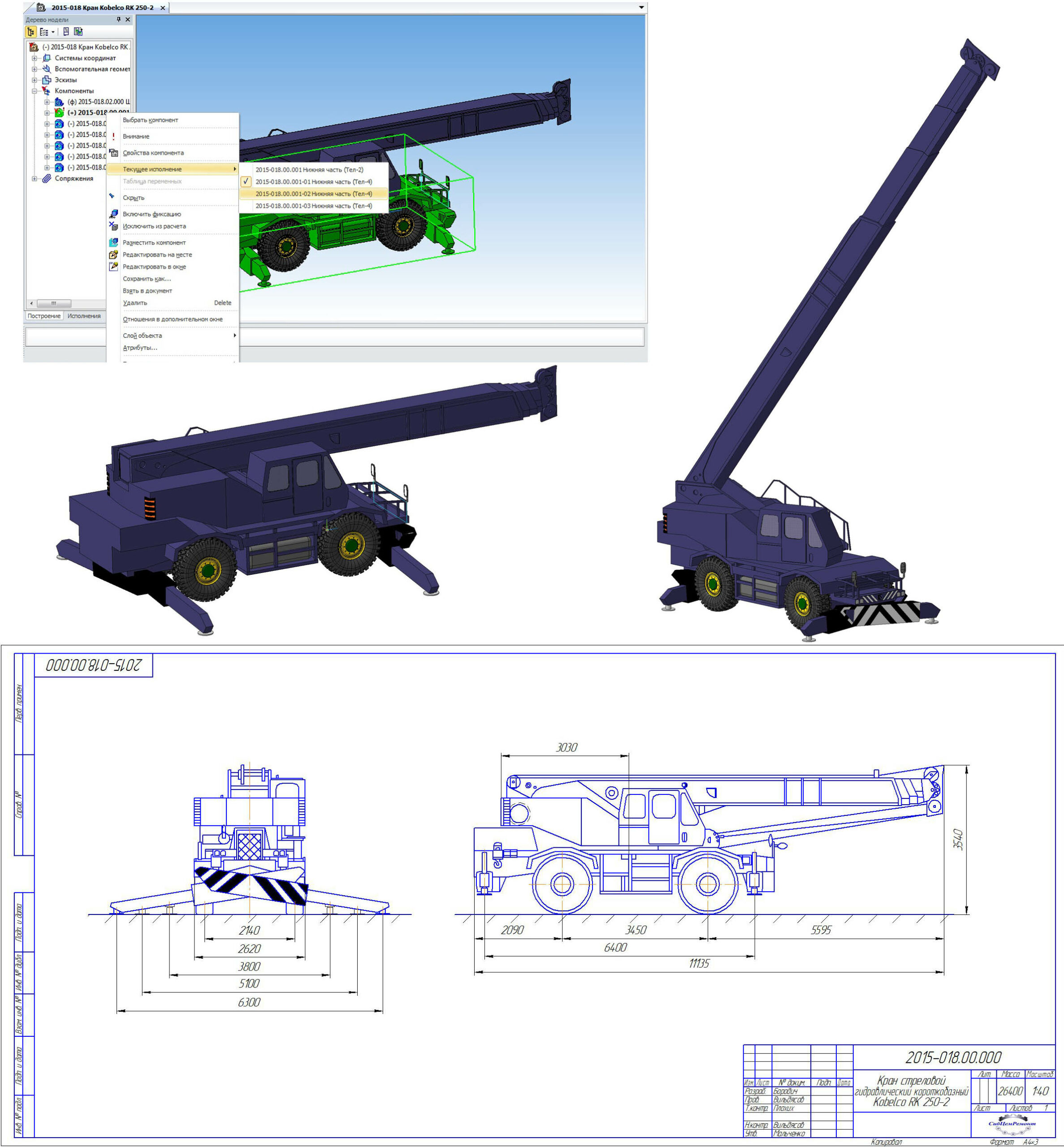

Условная 3D моль (для ППР), для поворота крана и выдвижения стрелы проще всего пользоваться сопряжениями. Так же, нижняя часть сделана в 4-х исполнениях (для разной длинны выдвинутых стоек)
тип: кран колесный
марка: KOBELCO
модель: RK250-2
конструкционная масса, кг: 26390
Шасси
тип: на колесном ходу
колесная формула: 4x4 (4WD)
тип аутригеров: T-образные
максимальная скорость, км/ч: 40
Кран
грузоподъемность основного крюка, тн: 25
max вылет основного крюка, м: 31.8
max высота подъема, м: 31,8
max вылет стрелы с гуськом, м: 43.6
max высота подъема с гуськом, м: 43.6
количество секций стрелы: 4
запасовка основного крюка, тн: 25
дополнительная крюковая подвеска, тн: 3
управление колес 4WS(2WS отключаемое)
Транспортные габариты
длина, мм: 11010
ширина, мм: 2490
высота, мм: 3450
Кабина
тип: кабина
количество сидений: 1
отопитель
радио
трансформатор понижающего напряжения 12V
Двигатель
модель: 6D16
тип: рядный, 4-х тактный, 6 цилиндров
топливо: дизельное
мощность, л. с.: 220 (165)
рабочий объем, см: 7540

Состав: 3D Сборка, 2D основные размеры Язык документа

Софт: КОМПАС-3D 15,1

Файлы:
3D\2015-018 Кран Kobelco RK 250-2.a3d
3D\2015-018.00.001 Нижняя часть.m3d
3D\2015-018.00.002 Поворотная часть.m3d
3D\2015-018.00.003 Первая часть стрелы.m3d
3D\2015-018.00.004 Вторая часть стрелы.m3d
3D\2015-018.00.005 Третья часть стрелы.m3d
3D\2015-018.00.006 Четвёртая часть стрелы.m3d
3D\2015-018.01.000 Колесо\2015-018.01.000 СБ Колесо.a3d
3D\2015-018.01.000 Колесо\2015-018.01.000 СБ Колесо.a3d.bak
3D\2015-018.01.000 Колесо\2015-018.01.001 Диск.m3d
3D\2015-018.01.000 Колесо\2015-018.01.002 Шина.a3d
3D\2015-018.01.000 Колесо\2015-018.01.101 Часть шины.m3d
3D\2015-018.02.000 Шасси\2015-018.02.000 Шасси.a3d
3D\2015-018.02.000 Шасси\2015-018.02.001 Вал.m3d
2D\2015-018.00.000 Кран Kobelco RK 250-2.cdw
2D\~$15-018.00.000 Кран Kobelco RK 250-2.cd~
3D\2015-018.01.000 Колесо
3D\2015-018.02.000 Шасси
3D
2D
