Кусторез на базе трактора ЛТЗ

Міністерство освіти і науки України
Одеський національний політехнічний університет
Інститут машинобудування
кафедра: “Підйомно-транспортного та робототехнічного обладнання
Одесса-2010

Техническая характеристика
1. Марка трактора ЛТЗ-155
2. Тяговый класс 2
3. Эксплуатационная мощность двигателя, кВт 110
4. Давление в системе, МПа:
номинальное 16
максимальное 20
5. Диаметр срезаемых стволов, мм до 100
6. Привод режущих органов гидравлический
7. Тип режущих органов ножи
8. Частота вращения рабочего органа, об/мин 1000
9. Рабочие скорости движения (расчетные), км/ч 0,3...3,0
10. Ширина захвата (обрабатываемой полосы), мм 2400
11. Масса трактора, кг 5600
12. Масса трактора с кусторезом, кг 8000

Состав: Общий вид (ВО), рабочий орган (СБ), спец Язык документа

Софт: КОМПАС-3D 16SP 1

Сайт: www

Файлы:

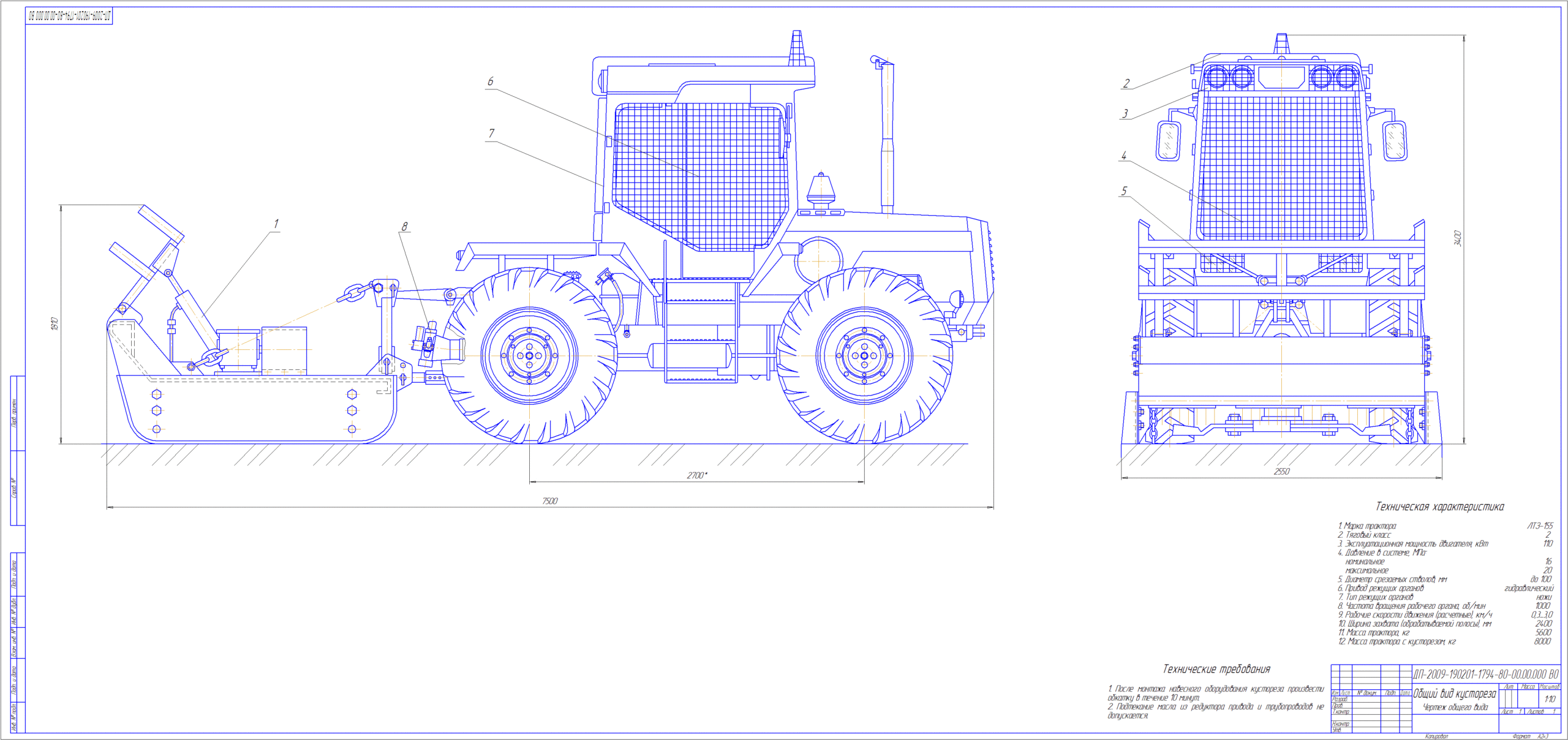

Общий вид кустореза.CDW
Общий вид кустореза00.cdw
Рабочий орган (2).CDW
Рабочий орган (3).CDW
Рабочий орган кустореза
Рабочий орган кустореза
Рабочий орган (1).spw
