Курсовая работа: Распределитель минеральных материалов (пескоразбрасыватель)

Для распределения технологических материалов на проезжей части городских дорог используют метательные устройства в виде диска, расположенного параллельно дорожному покрытию. Расчет машин этого назначения включает анализ работы дискового устройства, определение размеров и положения полосы, обрабатываемой машиной, а также затрат энергии, необходимой для работы всех механизмов распределителя.
Режимы работы дискового устройства и его параметры устанавливают на основании анализа движения песка по разбрасывающему диску и в воздухе до момента контакта с дорогой.
Движение частиц песка на вращающемся диске весьма сложно, поэтому обычно ограничиваются анализом заключительного этапа движения, когда песчинки встречаются с ребром диска и, перемещаясь вдоль него, отбрасываются диском. В общем случае ребра на диске могут быть расположены радиально или с отклонением от этого положения вперед или назад. Во время движения частицы материала вдоль ребра на нее действуют центробежные аэродинамические силы, силы трения и тяжести, а также силы взаимодействия частиц между собой.
Распределитель содержит транспортное шасси, на котором установлен бункер с конвейером для подачи материала к разбрасывающему диску. За окном в задней стенке бункера на горизонтальных поперечных шарнирах установлена подпружиненная заслонка. Горизонтальные поперечные шарниры смонтированы на бункере позади приводного вала конвейера и соединены с заслонкой при помощи жестко прикрепленных в ней кронштейнов, которые связаны с бункером кинематической цепью, состоящей из винтового механизма, двуплечего рычага и жесткой тяги с расположенной вдоль нее пружиной. Тяга одним концом соединена с двуплечим рычагом, а на другом конце тяги образован паз, в котором размещен шип, закрепленный на кронштейне. Пружина также связывает двуплечий рычаг и шип. Распределитель обеспечивает эффективное предохранение от перегрузок и стабильный расход материала.

Содержание
Определение основных параметров распределителя противогололёдных материалов
Обзорная часть
Конструкторская часть:
Определение производительности вибрационного конвейера
Расчет распределительного диска
Заключения нет, на этом все. 26страниц.

Технические характеристики:
Базовый автомобиль-самосвал КАМАЗ 6520
Масса оборудования, не более, кг 1700
Полная масса автомобиля-самосвала со смонтированным пескосолераспределителем, не более, кг 32 000
Снаряженная масса автомобиля-самосвала со смонтированным пескосолераспределителем, не более, кг 20 000
Габаритные размеры автомобиля-самосвала со смонтированным пескосолераспределителем, не более в мм
- длина 9 020
- ширина 2 500
- высота 3 280
Максимальная скорость движения, не более, км/ч
- рабочая (при разбрасывании) 40
- транспортная 85
Тип питателя цепной конвейер
Тип привода рабочих органов гидравлический
Управление автоматическое
Объем бункера, м3 6
Ширина распределения по обрабатываемой поверхности, 2 - 12 м
Крупность фракций распределяемой смеси, не более, 5 мм
Объём (количество) баков для солевого раствора, дм(шт.) 2400 (6х400)
Удельный расход распределяемой смеси, г/м 40 -240


Сообщить о проблеме
Дата
08.09.2021
Язык
Русский
Состав

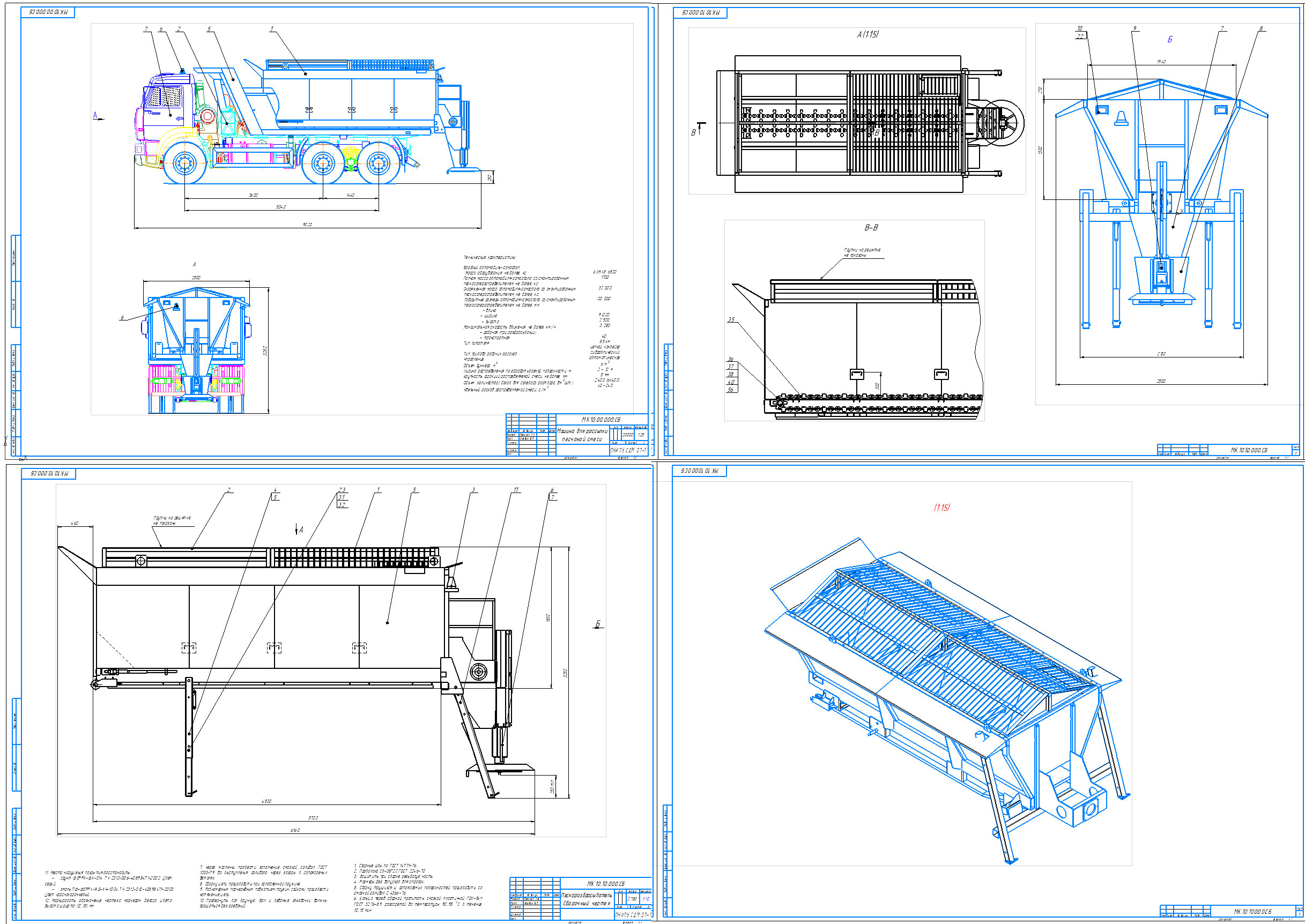

Вид общий машины (ВО), Пескоразбрасыватель (СБ) 2л, Аксонометрия, Расчеты
