Машина виброгалтовочная лотковая

194

250

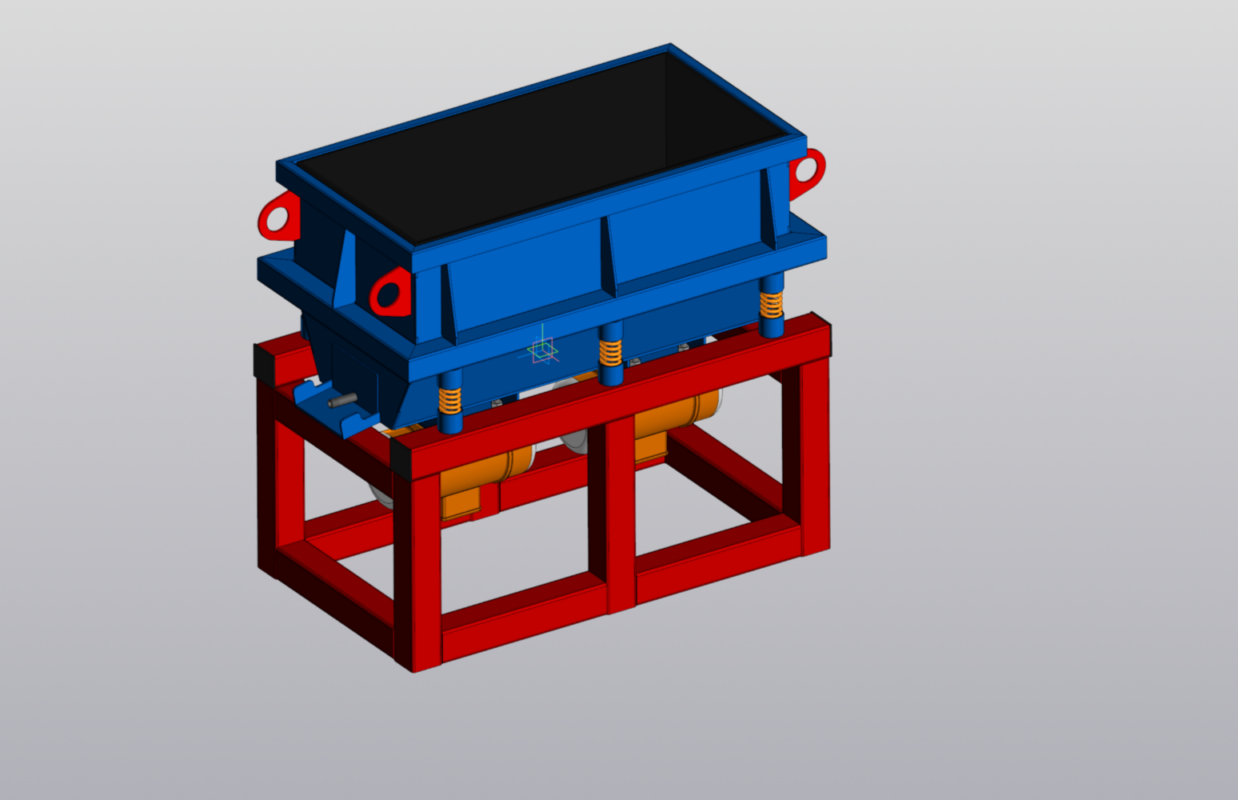

3D модель Машина виброгалтовочная лотковая

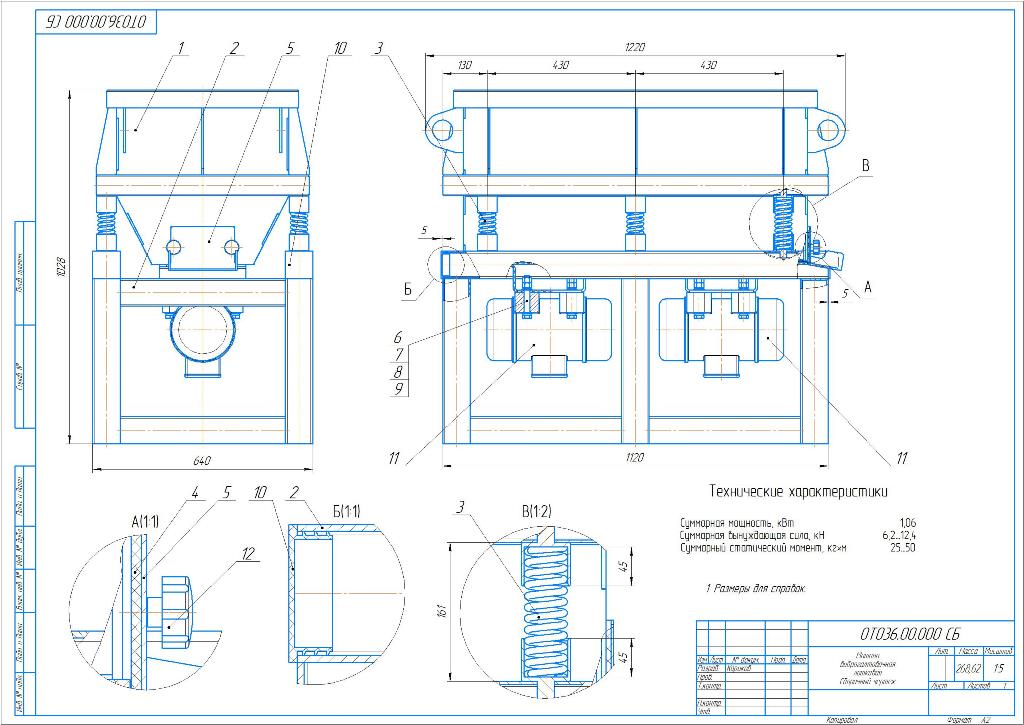

Машина виброгалтовочная лотковая предназначена для финишных операций деталей, к которым предъявляются повышенные требования к качеству поверхности (шероховатости)

Технические характеристики
Суммарная мощность, кВт 1,06
Суммарная вынуждающая сила, кН 6,2...12,4
Суммарный статический момент, кг м 25...50

06 кВт 3D Модели Виброгалтовка Мощность 1

Автор

Doc 1584

Дата

24.12.2024

Язык

Русский

Состав

3D модели, спецификации, чертежи DXF

Софт

КОМПАС-3D 22 Как открыть?
