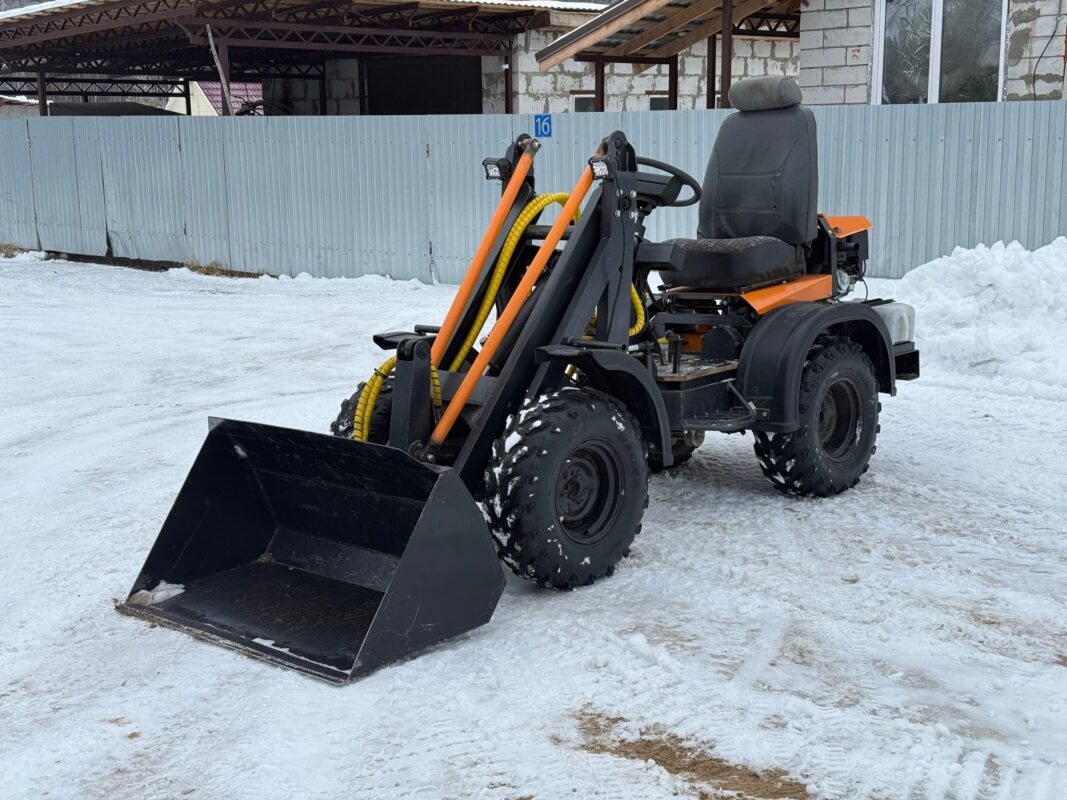

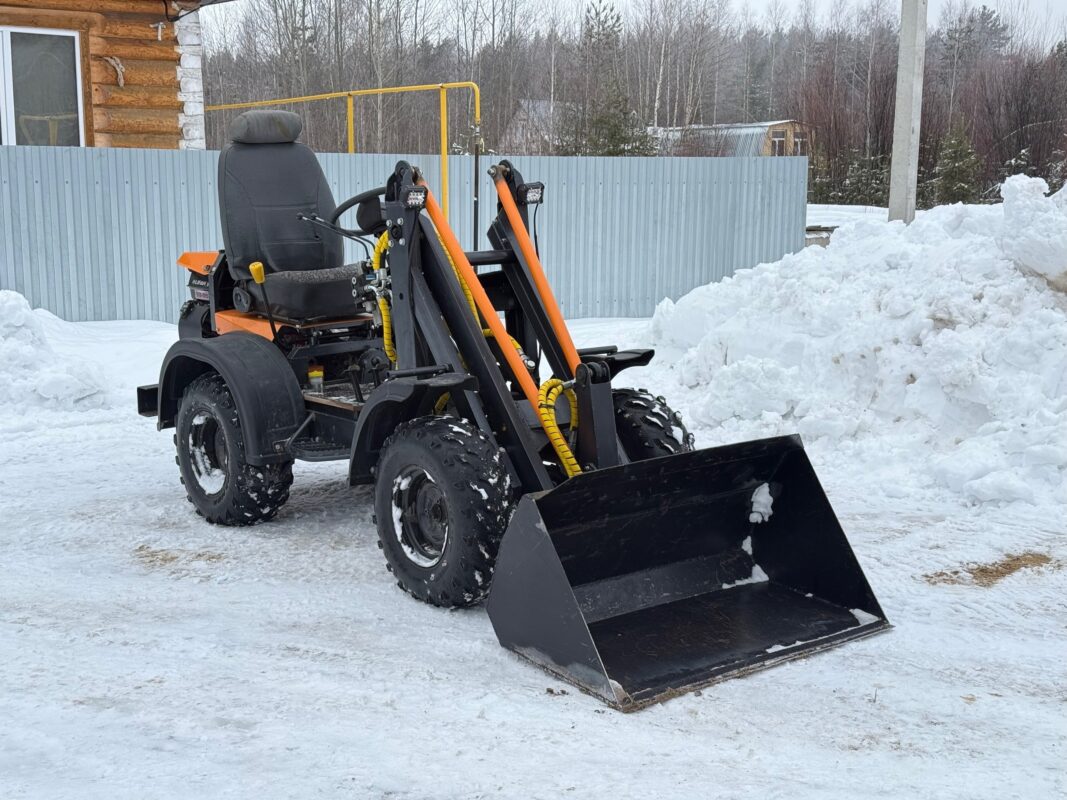

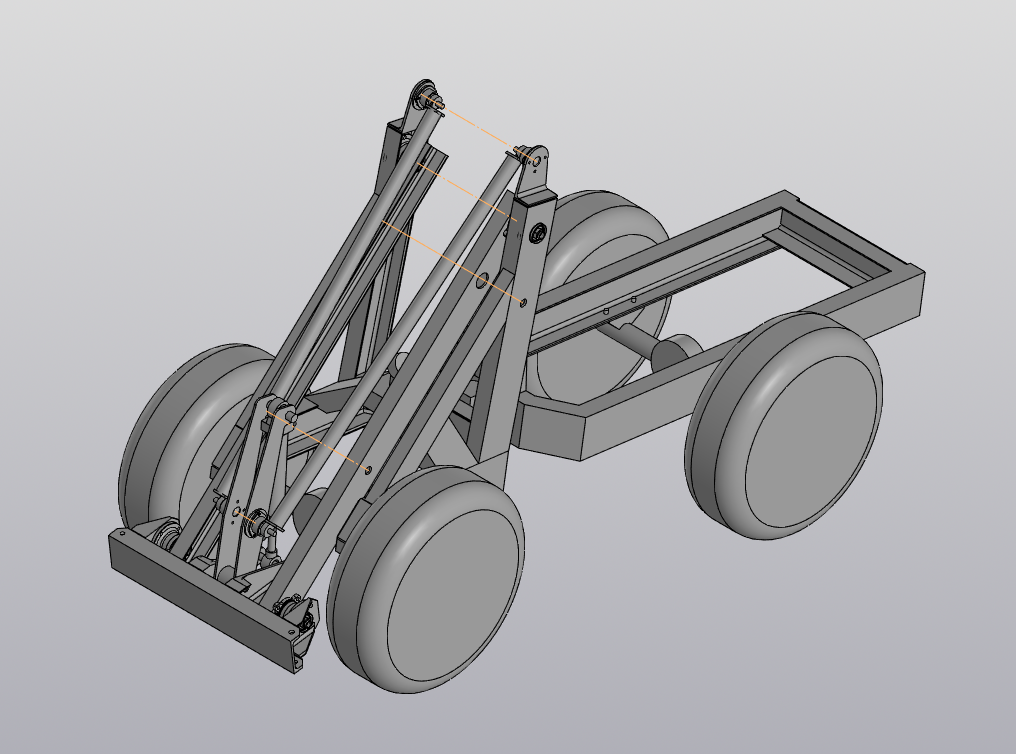

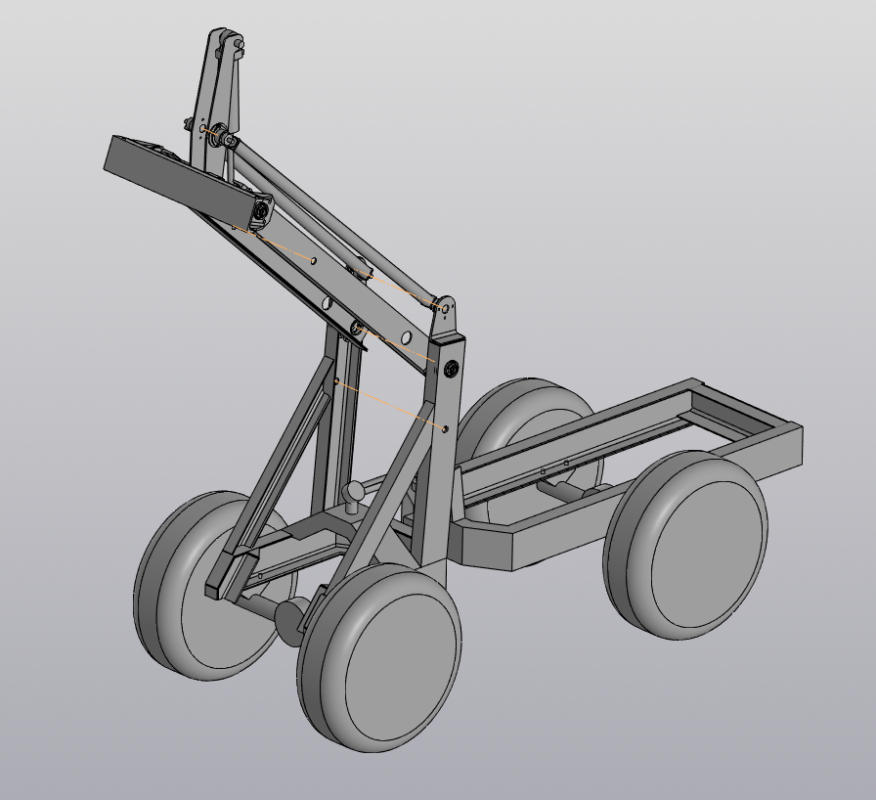

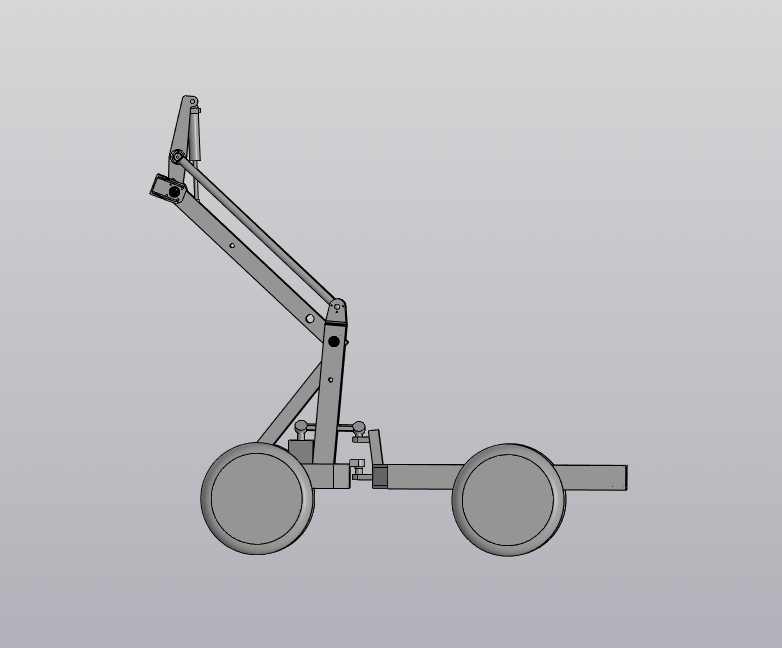

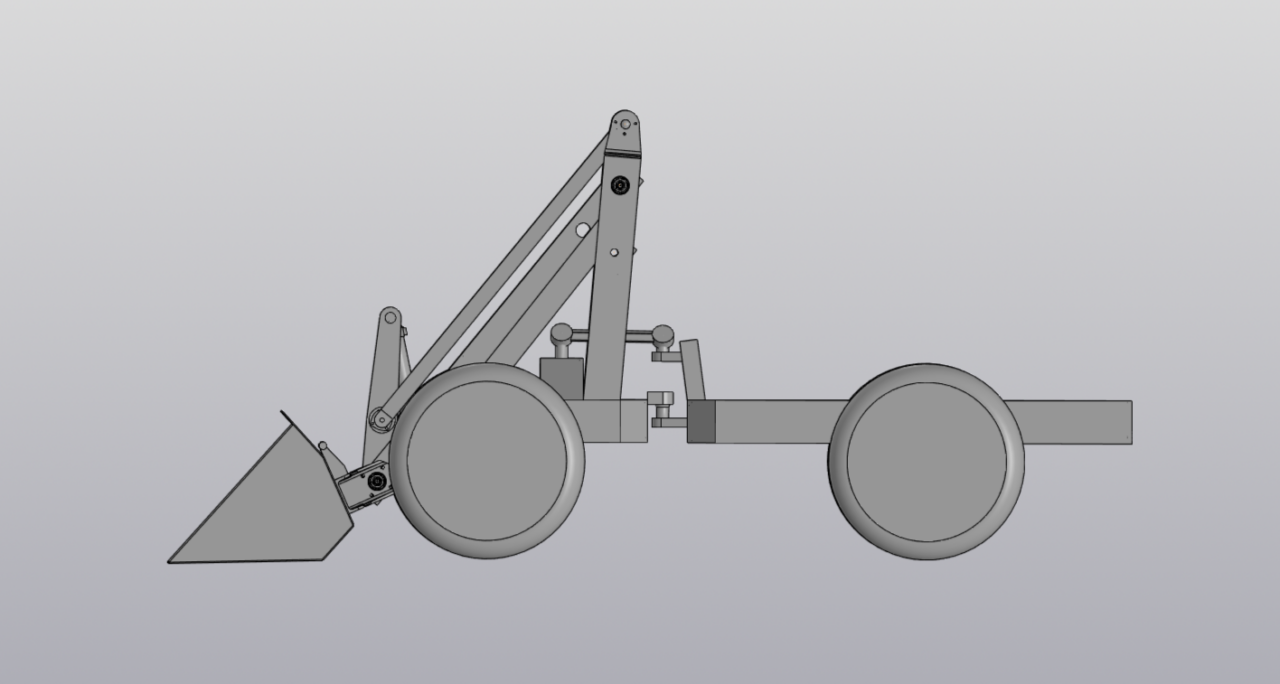

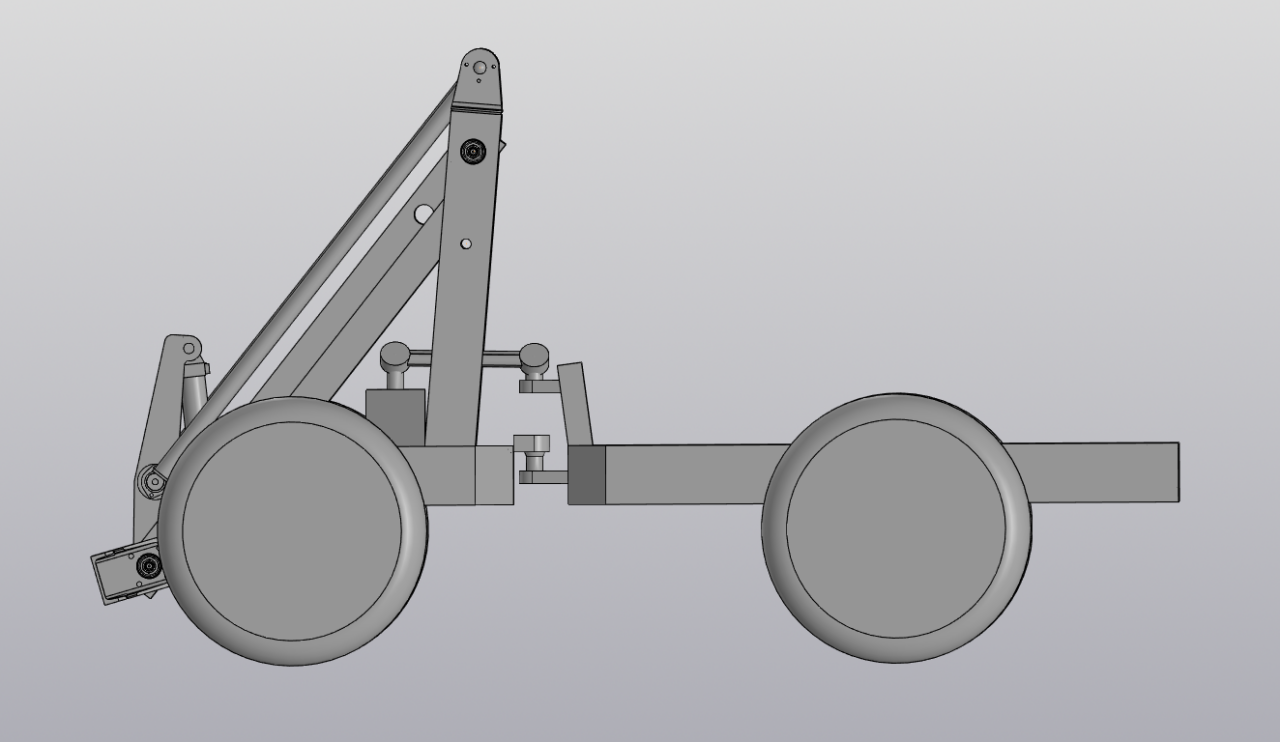

Минипогрузчик изначально сохранен в STEP. Изготовлен пока в единичном экземпляре. В целом это отличный помощник по хозяйству. В данном мини погрузчике используются узлы от автомобилей ВАЗ. В моделе представлена рама и стрела. Стрела рассчитана под установку Гидроцилиндров: ГЦ 63.40.320.620.25 и ГЦ 50.25.200.405.0025.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Минипогрузчик переломка
Минипогрузчик переломка
7
26
1605
10
3
150
Сообщить о проблеме
Автор
user-6269430
Дата
16.02.2025
Язык
Русский
Состав

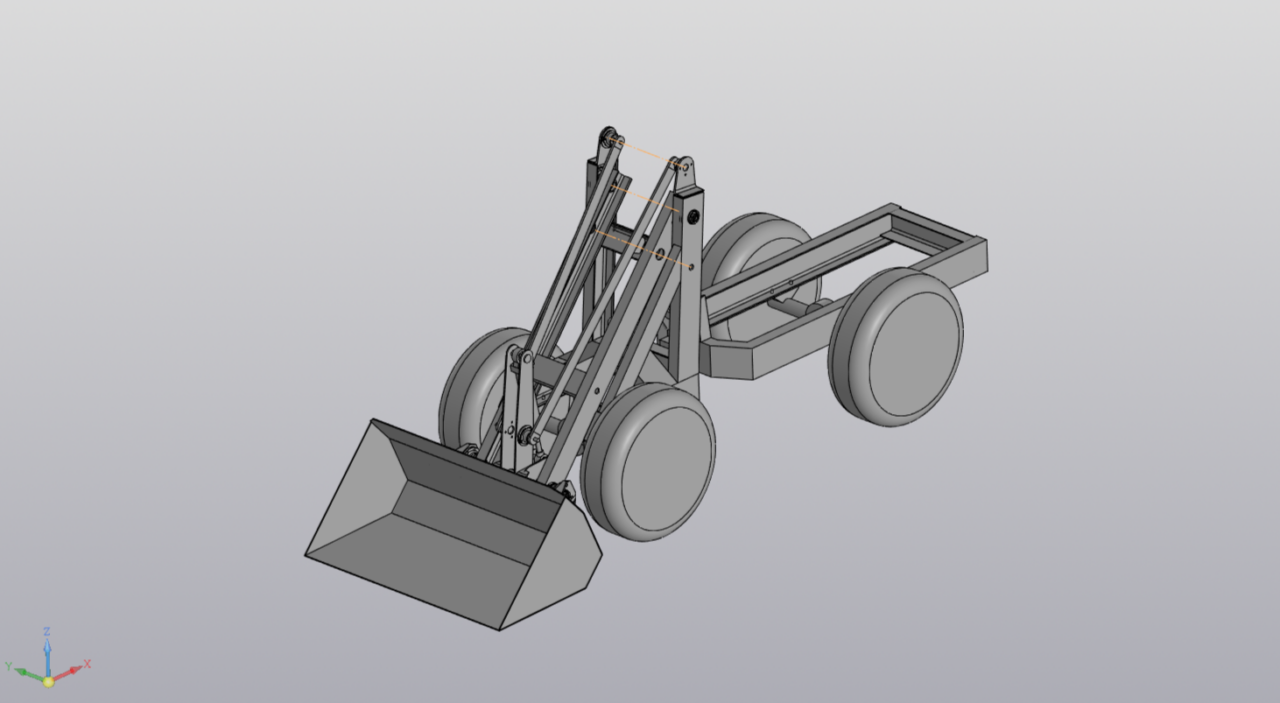

3D Сборка (положение как на картинке 1)
Софт
STEP / IGES
5
(1 отзыв)
Содержимое архива
-
Сборка - Погрузчик1.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
29.09.2025 в 19:19
Оценка:
Размеры: Не проверены
Оформление: Не проверено
Здравствуйте! Спасибо за работу.
Подскажите, какой тип и марка на узле поворота стрелы используется в модели ( кроме ваз-ких ступиц)?
user-6269430
Автор
29.09.2025 в 23:24
Здравствуйте, в данном погрузчике были применены ступичные узлы 2108 и шаровые опоры ВАЗ-2121 (НИВА) старого образца.
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
размеры даны?
нет, это степ модель. какие вас интересуют?
Здравствуйте! Заранее спасибо за ответ!
Подскажите пожалуйста, какой швеллер заложен на раму?
Добрый день!
Рама выполнена из швеллера П14. Стойка стрелы из швеллеров П12 и П8. Стрела из швеллера П10.
Здравствуйте! Спасибо за ответ.С Вами можно как-то связаться? Может заполните профиль?
Заранее спасибо.
