Модернизация бульдозерного оборудования Т-170

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА
И ПРОДОВОЛЬСТВИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
ГЛАВНОЕ УПРАВЛЕНИЕ ОБРАЗОВАНИЯ, НАУКИ И КАДРОВ
УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
«БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ
СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Факультет механизации сельского хозяйства
Кафедра тракторов, автомобилей и машин для природообустройства
Курсовой проект
по дисциплине Машины для земляных работ

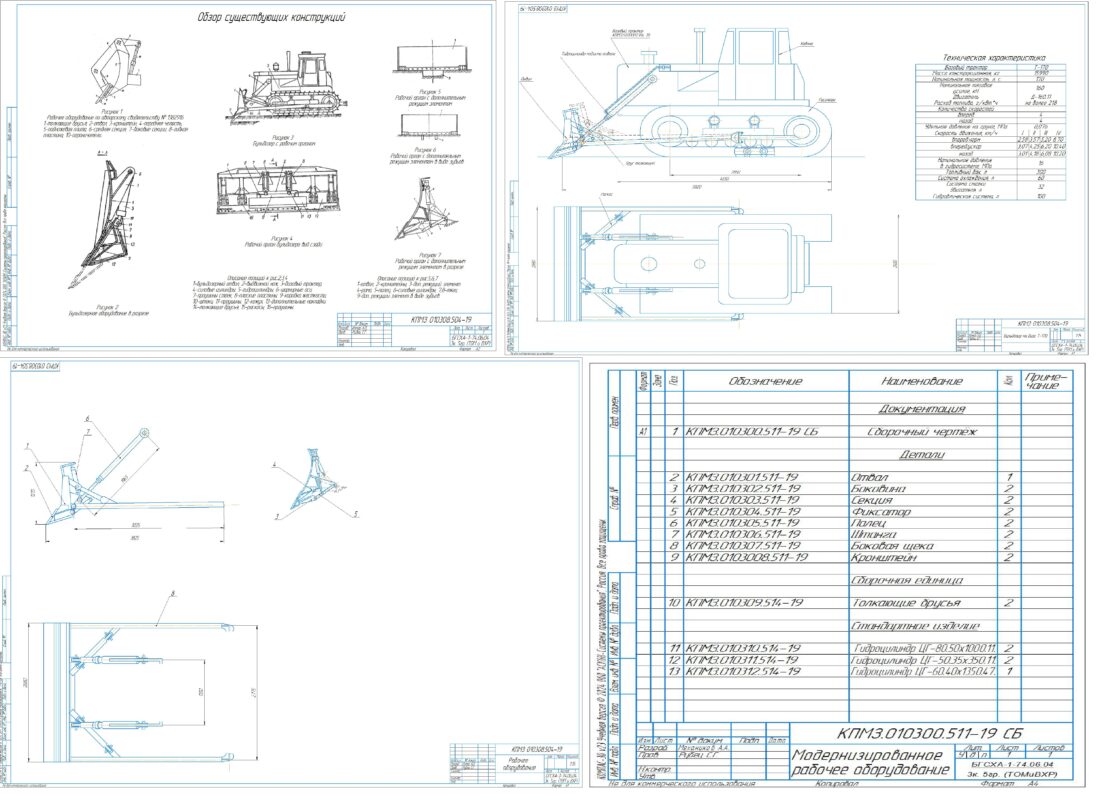

на тему: Модернизация бульдозерного оборудования Т-170
; 2025

Техническая характеристика
- Базовый трактор Т-170
а) мощность двигателя, кВт 60
б) эксплуатационная масса, кг 15990
в) марка двигателя Д-160.11
г) рабочие скорости, км/ч:
- вперед минимальная 2,68
- назад максимальная 10,2
д) ширина трактора, мм 2480

Длина плоской части отвала-α. Величина α равна ширине ножей.

СОДЕРЖАНИЕ
Введение……………………………………………………………………………..6
1. Обзор и анализ конструкций бульдозеров с гидравлическим управлением…7
2. Описание принятой конструкции……………………………………………....15
3. Выбор и обоснование основных параметров………………………………….17
4. Тяговый расчет бульдозера……………………………………………………..20
4.1 Определение сопротивления копанию грунта………………………...20
4.2 Определение сопротивления перемещения грунта вверх по отвалу
………………………………………………………………………………...20
4.3 Определение сопротивления перемещения призмы волочения……..20
4.4 Определение сопротивления перемещения бульдозера……………..20
4.5 Определение общего сопротивления. Проверка Работоспособности бульдозера………………………………….……………………………........21
5. Определение усилия в гидроцилиндрах для подъема отвала………………..22
5.1 Общая система сил, действующих на бульдозер. выбор расчетных
положений……………………………………………………………………..23
5.2 Определение реакций в упряжном шарнире…………………………....24
5.3 Определение усилия в гидроцилиндре для подъема отвала…………...25
5.4 Определение максимального усилия подъема отвала.
Выбор гидроцилиндра………………………………………………………..26
6. Выбор гидравлического оборудования………………………………………..27
7. Гидравлическая схема бульдозера и особенности ее работы………………..28
8 Расчет на прочность оборудования бульдозера……………………………….29
8.1 Расчет пальца крепления гидроцилиндра подъема отвала…………..30
8.2 Расчет сварных соединений…………………………………………….30
9 Расчет удельных технико-экономических показателей бульдозера…………31
9.1 Определение производительности бульдозера……………………….31
9.1.1 Расчет скоростей бульдозера при выполнении технологических операций…………………………………………………………31
9.1.2 Расчет длины пути при выполнении технологических
операций……………………………………………………………….31
9.1.3 Определение времени цикла…………………………………...32
9.1.4 Расчет производительности бульдозера………………………32
9.2 Определение удельной энергоемкости…………………………………..32
9.3 Определение удельной материалоемкости……………………………...32
10 Техническое обслуживание бульдозера………………………………………33
11 Техника безопасности при эксплуатации бульдозера……………………….34
Заключение………………………………………………………………………….36
Список использованных источников…………… …………………………..37
